Миницилиндры пневматические
Пневматические миницилиндры предназначены для линейного перемещения. В разделе представлены три линейки: разборные цилиндры 1260–1274, миницилиндры MIR 1280–1294 с гильзой из нержавеющей стали и модели 1230–1232 с корпусом из технополимера. Различия между ними важны для обслуживания, монтажа и работы в конкретной среде.
Чем различаются серии пневматических миницилиндров
| Серия | Конструктивные особенности | Когда рассматривать |
|---|---|---|

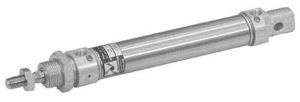

| 1280–1294 MIR | Гильза и шток из нержавеющей стали, крышки из алюминиевого сплава. Неразборное соединение корпуса. В линейке предусмотрены магнитные модели, пружинный возврат и пневматическое демпфирование. | Для линейного перемещения, когда не требуется разборка цилиндра для замены внутренних деталей. Если алюминиевые крышки не соответствуют условиям среды, в этом же разделе представлены модели MIR-INOX с крышками из нержавеющей стали. |

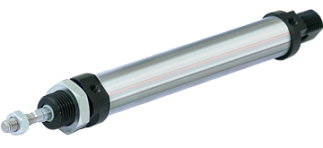

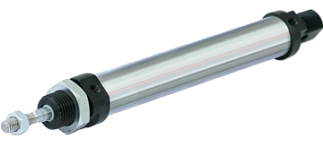

| 1260–1274 | Разборное резьбовое соединение гильзы и крышек. Предусмотрены различные материалы штока, пружинные модели и варианты с шестигранным штоком. | Когда необходима возможность обслуживания с заменой уплотнений или требуется противодействие повороту штока за счет его шестигранной формы. |
| 1230–1232 | Гильза и крышки из стеклонаполненного нейлона. Неразборная конструкция. Есть модели с задней проушиной, без нее и с проходным штоком. | Когда условия окружающей среды требуют корпуса из технополимера вместо алюминия. Пригодность проверяют с учетом стойкости корпуса, штока и уплотнений к конкретной среде. |
Нержавеющий шток сам по себе не делает весь миницилиндр нержавеющим. В MIR крышки алюминиевые, а в MIR-INOX шток и крышки выполнены из нержавеющей стали. У моделей 1230–1232 технополимер применяется для гильзы и крышек, но не для всех деталей цилиндра.
Пружинный возврат, антиповорот и торможение миницилиндра
Возврат штока пружиной. Пружинные модели предусмотрены в линейках 1260–1274 и 1280–1294. Необходимо различать переднее и заднее расположение пружины и учитывать ограничения по ходу. Миницилиндры 1230–1232 работают по принципу двустороннего действия.
Сохранение углового положения штока. Для этой задачи в линейке 1260–1274 предусмотрены модели с шестигранным штоком. Такая конструкция препятствует повороту, но не заменяет проверку допустимых нагрузок. Если механизм передает на шток поперечные силы, необходимо предусмотреть соответствующую направляющую.
Торможение в конце хода. В сериях 1260–1274 и MIR доступны модели с регулируемым пневматическим демпфированием. Для MIR-INOX предусмотрено нерегулируемое прогрессивное демпфирование. У миницилиндров 1230–1232 встроенного пневматического демпфирования нет; для исключения ударов поршня о крышки применяются внешние демпферы.
Контроль положения поршня. Для работы с бесконтактными магнитными датчиками нужен магнит в поршне. Наличие магнитного исполнения, совместимые датчики и способ их крепления проверяют на странице соответствующей серии.
Соответствие ISO 6432 и замена установленного миницилиндра
Обозначение ISO 6432 в названии линейки не означает, что стандарт распространяется на все ее размеры и модификации. В каждой серии необходимо отдельно проверять диаметр поршня и конструктивное исполнение. Модели без задней проушины и дополнительные типоразмеры могут отличаться от стандарта.
При замене сравнивают диаметр поршня, ход, габариты, резьбу штока, пневматические присоединения и крепления. Дополнительно учитывают принцип действия, наличие магнита, способ торможения и требования к обслуживанию. Размерные чертежи, рабочие параметры и обозначения моделей приведены на страницах серий.
