1303 - 1308 - Усиленные пневматические цилиндры по стандартам CNOMO/CETOP/ISO
Усиленные пневматические цилиндры 1303–1308 по CNOMO, CETOP и ISO

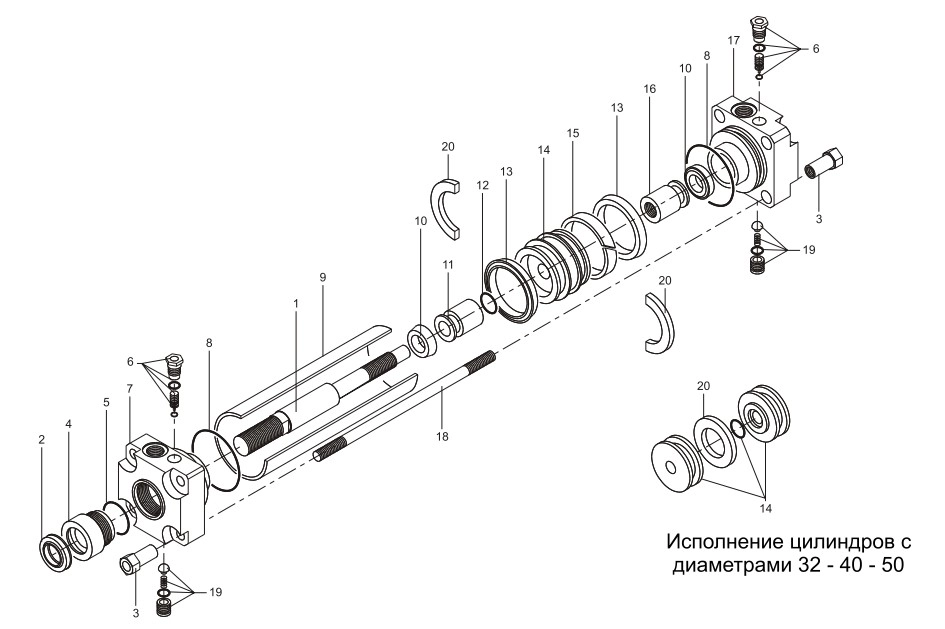

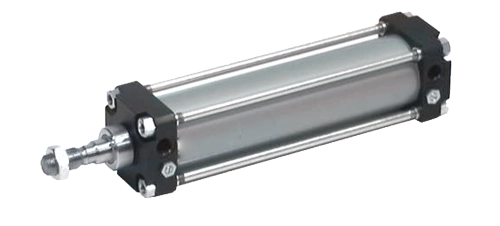

Силовые пневматические цилиндры серий 1303–1308 предназначены для эксплуатации в тяжёлых условиях с ударными нагрузками. Конструкция включает алюминиевый поршень с манжетными уплотнениями и несущим фторопластовым кольцом, концевые крышки и высокопрочные стяжные шпильки.
Цилиндры оснащены встроенным пневматическим демпфированием и ускорительным клапаном для быстрого начала движения поршня. Несущая втулка штока с полиуретановым уплотнением представляет собой отдельный сменный узел. Её можно заменить без демонтажа и полной разборки цилиндра.
Модели различаются присоединительными размерами и наличием магнита в поршне. Стандарт необходимо учитывать при выборе креплений и замене установленного цилиндра.
| Присоединительные размеры | Без магнита в поршне | С магнитом в поршне |
|---|---|---|
| CNOMO | 1303 | 1306 |
| CETOP | 1304 | 1307 |
| ISO | 1305 | 1308 |
Базовое исполнение 01A и исполнение 02A с проходным штоком имеют гильзу из анодированного алюминия. Помимо отдельных цилиндров предусмотрены тандемные и оппозитные тандемные конструкции.
Технические характеристики пневмоцилиндров 1303–1308
| Параметр | Значение |
|---|---|
| Диаметр поршня | 32, 40, 50, 63, 80, 100, 125, 160, 200 мм |
| Максимальное рабочее давление воздуха | 12 бар (1,2 МПа) |
| Скорость движения поршня | 10–1000 мм/с |
| Рабочая среда при пневматическом приводе | Очищенный сжатый воздух с распылённым маслом или без него |
| Рабочая температура при обычном применении | −5…+70 °C |
| Рабочая температура с сухим воздухом | −20…+70 °C |
| Рабочая температура с уплотнениями FPM без магнита | −5…+150 °C |
| Стандартные материалы уплотнений | NBR и полиуретан |
| Демпфирование | Встроенное пневматическое, с регулировкой |
| Допуск хода | +2 мм |
Работа на воздухе без распылённого масла сокращает ресурс цилиндра. Шарнирные соединения монтажных опор требуют регулярного осмотра и смазки.
Исполнение для работы на гидравлическом масле
Цилиндры могут работать на гидравлическом масле вязкостью 25–100 мм²/с при давлении до 20 бар. Такое применение необходимо указать при заказе: во втулку штока устанавливаются дополнительные уплотнения для предотвращения утечки масла. Допуск к работе на масле не следует автоматически распространять на стандартное пневматическое исполнение.
Исполнения с возвратной пружиной
Предусмотрены цилиндры одностороннего действия с передней или задней возвратной пружиной и ходом не более 50 мм. Пружина рассчитана на возврат поршня со штоком, а не на выполнение рабочего перемещения под внешней нагрузкой.
Код заказа усиленных пневматических цилиндров 1303–1308
Пример структуры кода заказа:
| 1 | . | 2 | . | 3 | . | 4 | 5 |
| 1303 | 63 | 0500 | 01A | Без опций |
1303.63.0500.01A обозначает цилиндр CNOMO без магнита в поршне, с диаметром поршня 63 мм, ходом 500 мм и алюминиевой гильзой в базовом исполнении.
| 1 | Модель |
1303 = CNOMO, без магнита в поршне; 1304 = CETOP, без магнита в поршне; 1305 = ISO, без магнита в поршне; 1306 = CNOMO, с магнитом в поршне; 1307 = CETOP, с магнитом в поршне; 1308 = ISO, с магнитом в поршне |
| 2 | Диаметр поршня | 32, 40, 50, 63, 80, 100, 125, 160, 200 мм |
| 3 | Ход поршня |
Указывается в миллиметрах, например 0050 = 50 мм. Рекомендуемые значения: до 150 мм с шагом 25 мм; свыше 150 до 500 мм с шагом 50 мм; свыше 500 до 1000 мм с шагом 100 мм. Ход свыше 1000 мм согласовывается при заказе |
| 4 | Исполнение |
01A = базовое, гильза из анодированного алюминия; 02A = с проходным штоком, гильза из анодированного алюминия; H = тандем с общим штоком, алюминиевая гильза; N = тандем с независимыми штоками, алюминиевая гильза; R = оппозитный тандем с общим штоком, алюминиевая гильза; U = оппозитный тандем с независимыми штоками, алюминиевая гильза |
| 5 | Опции |
Без обозначения = без дополнительных опций; X = шток из нержавеющей стали; V = уплотнения FPM, −5…+150 °C для моделей без магнита; MA = одностороннее действие, передняя возвратная пружина, ход не более 50 мм; MP = одностороннее действие, задняя возвратная пружина, ход не более 50 мм |
Буквенное обозначение опции добавляется к коду исполнения без отдельной точки. Исполнения с возвратной пружиной относятся к базовой конструкции. При заказе необходимо согласовать сочетание выбранного исполнения и опций.
Обозначения тандемных исполнений
| H | Серия.диаметр.ход.H | Пример: 1303.50.0100.H |
| N | Серия.диаметр.ход1.ход2.N | Пример: 1304.50.0200.0100.N |
| R | Серия.диаметр.ход1.ход2.R | Оппозитный тандем с общим штоком |
| U | Серия.диаметр.ход1.ход2.U | Оппозитный тандем с независимыми штоками |
Для диаметров 32–100 мм также предусмотрены тандемные исполнения со стальной полированной гильзой: G вместо H, F вместо N, D вместо R и E вместо U. Полные размерные схемы приведены в каталоге.
2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице.
Усиленные пневматические цилиндры серий 1303–1308 выпускаются с диаметрами поршня от 32 до 200 мм и присоединительными размерами по CNOMO, CETOP или ISO.
Доступны модели с магнитом в поршне и без него, базовые и тандемные исполнения. Конструкция, технические параметры и код заказа приведены в разделе «Подробное описание».
Купить усиленные пневмоцилиндры серий 1303–1308

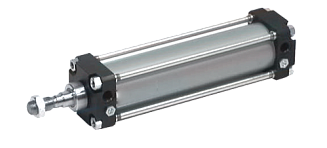

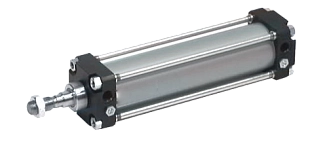

В интернет-магазине ПНЕВМАКС представлены усиленные пневматические цилиндры 1303 по CNOMO с диаметрами поршня 50, 63 и 80 мм и ходами 50, 150 и 200 мм соответственно. Все три исполнения двустороннего действия оснащены демпферами и выпускаются без магнита в поршне.
При выборе учитывайте требуемое усилие, рабочее давление, ход, температуру и присоединительные размеры. Для цилиндров с работой на масле необходимо отдельно указать рабочую среду при заказе. Для других исполнений серий 1303–1308 укажите модель и параметры по коду заказа.
Купить пневмоцилиндр можно через интернет-магазин ПНЕВМАКС. Цена и наличие конкретного артикула указаны в карточке товара.
