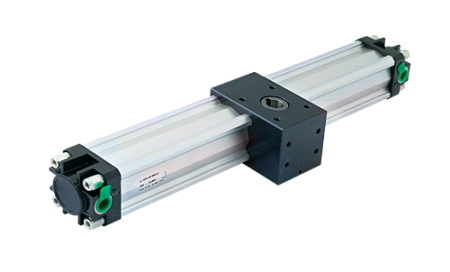

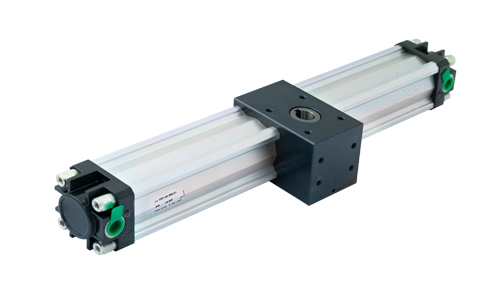

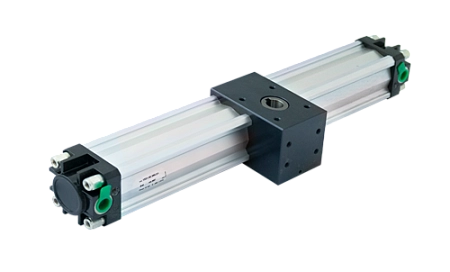

1330 - 1333 - Цилиндры пневматические поворотные
Цилиндры пневматические поворотные серии 1330, 1331, 1332, 1333 преобразуют линейное перемещение поршня во вращательное движение выходного вала, обеспечивая угол поворота 0°… 360° ±1° с регулировкой ±10°. Максимальный вращательный момент 238 Нм. Вал имеет шпоночный паз.
Пневмоцилиндры поворотные преобразуют линейное перемещение поршня во вращательное движение выходного вала. Обеспечивают угол поворота 0…360°±1° с регулировкой ± 10°. Максимальный вращательный момент 238 Нм. Вал имеет шпоночный паз. Регулируемое пневматическое демпфирование.

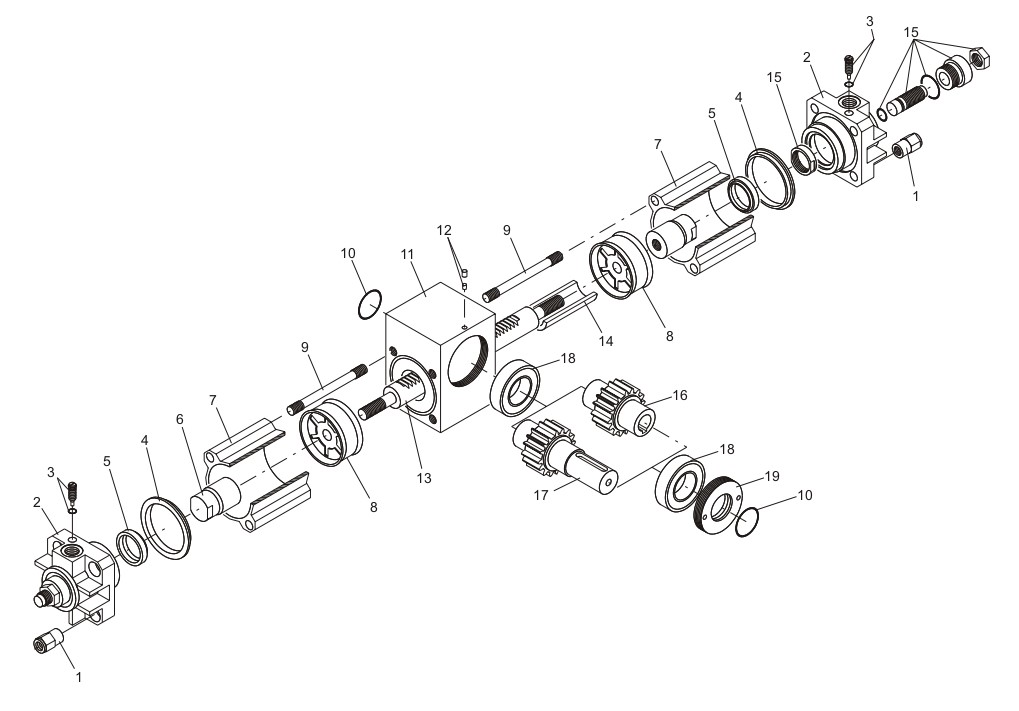

Конструктивное исполнение и применяемые материалы:
см. в подробном каталоге
Код для заказа:
| 1 | . | 2 | . | 3 | . | 4 |
| 1330 | 32 | 180 | 01R |
| 1 | Модель |
1330 = с магнитом в поршне, вал полый 1331 = без магнита в поршне, вал полый 1332 = с магнитом в поршне, вал наружный 1333 = без магнита в поршне, вал наружный |
| 2 | Диаметр поршня | 32, 40, 50, 63, 80, 100 мм |
| 3 | Угол поворота | 90°, 180°, 270°, 360° |
| 4 | Исполнение |
01 = без настройки угла поворота 01R = с настройкой угла поворота |
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
