17**N - Усилитель давления

Характеристики

АРТИКУЛ

17**N

КОЭФФИЦИЕНТ УСИЛЕНИЯ

2:1

РАБОЧЕЕ ДАВЛЕНИЕ

2...10 бар, максимальное 16 бар

ТЕМПЕРАТУРА ЭКСПЛУАТАЦИИ

-5…+50°С

ДОПОЛНИТЕЛЬНО

Регулировка давления

ГАРАНТИЯ

2 года

Каталог

подробный

CAD модель

3D.booster.iges

3D.booster.step

Товары Подробное описание

Подробное описание

Часто случается так, что усилие, которое развивает пневмоцилиндр недостаточно для решения поставленной задачи. В этом случае есть несколько путей решения проблемы: повысить давление в линии питания с обычного ( 6...7 бар ) до максимального (10 бар) путем замены компрессора или использовать пневмоцилиндр большего диаметра. Применение усилителей давления, после их появления, позволяет решать такую проблему более оптимально и экономично. Усилители давления имеют коэффициент усиления 2:1.

Код для заказа:

1	•	2	•	3
17	•	40.50	•	N

1	Тип изделия	17 = усилитель давления
2	Размер	40.50 = диаметр поршня 40 мм, присоединение G 1/8", расход 400 нл/мин 63.80 = диаметр поршня 63 мм, присоединение G 3/8", расход 600 нл/мин 100.125 = диаметр поршня 100 мм, присоединение G 1/2", расход 1600 нл/мин
3	Исполнение	N = без регулятора NR = с установленным регулятором

Пример кода:
• 1740.50.N
• 1740.50.NR
• 1763.80.N
• 1763.80.NR
• 17100.125.N
• 17100.125.NR

Коды для заказа принадлежностей:

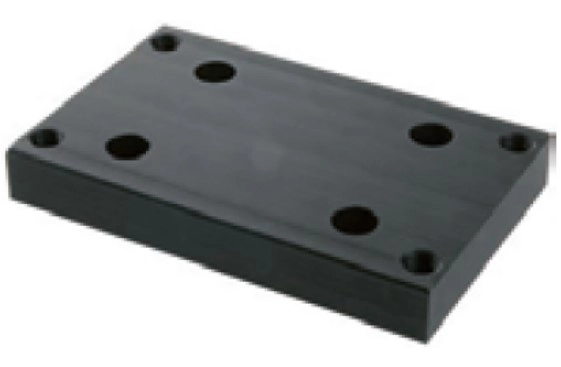

Плита монтажная		Ресивер
1740.01 - Ø 40 мм 1763.02 - Ø 63 мм		1390.Ø._.00 1319.Ø._.00

Скачать 2D и 3D модели товара «Усилитель давления 17**N» Вы можете по кнопке «CAD-модель» выше. Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
