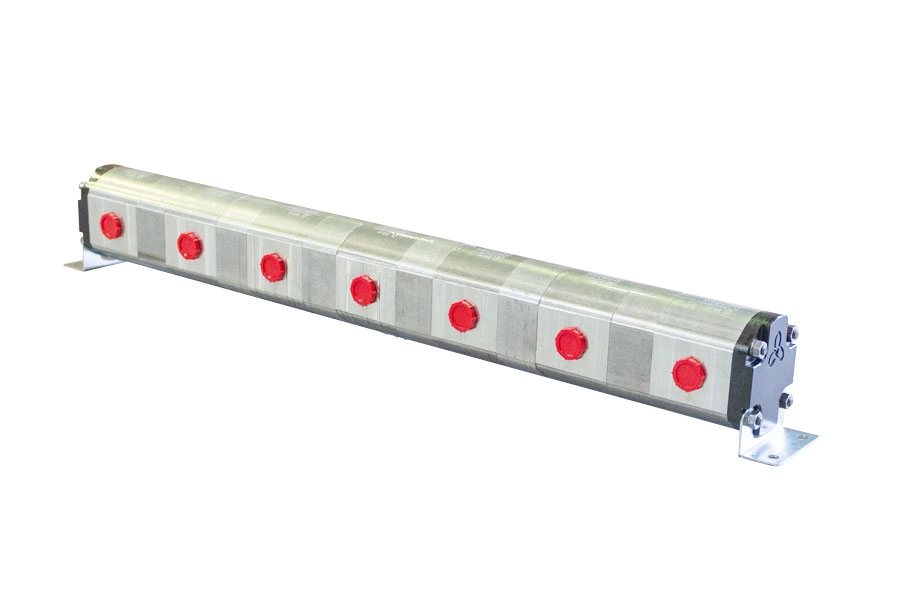

AFD- шестеренные делители потока
Характеристики
Артикул
AFD
Рабочий объем на секции
от 1,2 до 27,9 см3
Количество секций
до 8
Максимальное рабочее давление
280 бар
Гарантия
2 года
Подробное описание
Делитель потока состоит из двух и более секций (модулей) с шестернями, механически связанными внутренним валом, который заставляет их вращаться с одинаковой скоростью. В отличие от многосекционных насосов, в которых входная мощность - механическая (вал соединен с двигателем), в делителях потока входная мощность носит гидромеханический характер, т.е. поток масла под давлением параллельно поступает в секции, которые подключены к гидравлическим контурам, обслуживающим пользователей. Часть потока, используемая каждой секцией, определяется исключительно его номинальных расходом. Таким образом, в отличие от стандартных статических делителей с регулируемыми портами, делители потока не вызывают рассеивания энергии и являются гораздо более точными.
Область применения
- Подъемные платформы и мосты
- Гидравлические гибочные прессы и ножницы
- Подъем грузовых контейнеров
- Системы смазки
- Гидравлические открытие/закрытие ворот
- Автоматические машины с гидравлическим приводом
- Приведение в действие опалубки для строительства
- Деревообрабатывающее оборудование
- оборудование для пищевой промышленности
- Транспортировка тележек с приводом от гидравлических цилиндров или двигателей
Рекомендуемые жидкости
Рекомендуем использовать только гидравлические масла на минеральной основе: HLP (DIN 51524), HM (ISO 6743/4) или ISO VG 32, ISO VG 46 ISO VG 68Коды для заказа шестеренного делителя потока
| 1 | * | 2 | - | 3 | 4 | 5 |
| AFD10 | 4 | 3,2 / 3,2 / 3,2 / 3,2 | R1 | N |
| Типоразмер 10/20/30 | ||||
| 1 | Делитель потока | AFD10 | AFD20 | AFD30 |
| 2 | Количество секций | 2-3-4-5-6-7-8 | ||
| 3 | Рабочий объем, см³/об |
1,2 = 1,2 см³/об 1,7 = 1,7 см³/об 2,3 = 2,3 см³/об 2,7 = 2,7 см³/об 3,2 = 3,2 см³/об 3,8 = 3,8 см³/об 4,3 = 4,3 см³/об 5,0 = 5,0 см³/об 6,3 = 6,3 см³/об 7,8 = 7,8 см³/об 9,5 = 9,5 см³/об |
4 = 3.9 см³/об 6 = 5.9 см³/об 8 = 8.0 см³/об 9.5 = 9.4 см³/об 11.5 = 11.4 см³/об 14 = 13.9 см³/об 16 = 16,0 см³/об 19 = 19.2 см³/об 22 = 21.9 см³/об 25 = 24.8 см³/об 28 = 27.9 см³/об |
17 = 17 см³/об 22 = 22 см³/об 27 = 27 см³/об 34 = 34 см³/об 38 = 38 см³/об 43 = 43 см3/об 47 = 47 см³/об 51 = 51 см³/об 56 = 56 см3/об 61 = 61 см³/об 73 = 73 см³/об 82 = 82 см³/об 90 = 90 см³/об 100 = 100 см³/об |
| 4 | Настройки клапана, бар |
R1 = 10 – 90 R2 = 70 – 140 R3 = 140 – 250 Пропустить если предохранительный клапан не нужен Комментарии: доступно только для типоразмеров 10 и 20 |
||
| 5 | Уплотнения |
N = NBR V = Viton |
||
Пример кода для заказа:
AFD10.3-3,2N - одинаковый объём секций
AFD10.3-3,2/2,7/2,3N - разный объём секций
AFD10.3-3,2/2,7/2,3N - разный объём секций
Технические характеристики AFD10
| Код | Рабочий объем |
Макс. давление (длительное/пиковое) |
ΔР |
Макс. частота вращения |
Мин. частота вращения |
Мин. расход | Макс. расход | |
| P1 | P2 | |||||||
| см³/об | бар | бар | об/мин | л/мин | ||||
| AFD10.Х.1,2N | 1.2 | 220 | 280 | 40 | 3500 | 1200 | 1,5 | 4,2 |
| AFD10.Х.1,7N | 1.7 | 2,0 | 6,0 | |||||
| AFD10.Х.2,3N | 2.3 | 2,8 | 8,0 | |||||
| AFD10.Х.2,7N | 2.7 | 3,2 | 9,5 | |||||
| AFD10.Х.3,2N | 3.2 | 3,8 | 10,8 | |||||
| AFD10.Х.3,8N | 3.8 | 3300 | 4,6 | 11,4 | ||||
| AFD10.Х.4,3N | 4.3 | 5,2 | 12,9 | |||||
| AFD10.Х.5,0N | 5.0 | 6,0 | 15,0 | |||||
| AFD10.Х.6,3N | 6.3 | 7,6 | 18,9 | |||||
| AFD10.Х.7,8N | 7.8 | 210 | 260 | 9,4 | 23,4 | |||
| AFD10.Х.9,5N | 9.5 | 200 | 240 | 11,4 | 28,5 | |||
| Максимальный расход для входной секции |
| 37,5 л/мин |
Технические характеристики AFD20
| Код | Рабочий объем |
Макс. давление (длительное/пиковое) |
ΔР |
Макс.частота вращения |
Мин. частота вращения |
Мин. расход | Макс. расход | |
| P1 | P2 | |||||||
| см³/об | бар | бар | об/мин | л/мин | ||||
| AFD20.Х.4N | 3,9 | 250 | 280 | 50 | 3000 | 1250 | 4,8 | 11,2 |
| AFD20.Х.6N | 5,9 | 7,3 | 16,8 | |||||
| AFD20.Х.8N | 8,0 | 10,0 | 22,8 | |||||
| AFD20.Х.9.5N | 9,4 | 2750 | 1200 | 11,2 | 24,6 | |||
| AFD20.Х.11.5N | 11,4 | 230 | 260 | 40 | 13,8 | 29,8 | ||
| AFD20.Х.14N | 13,9 | 16,6 | 36,3 | |||||
| AFD20.Х.16N | 16,0 | 2500 | 19,2 | 38,0 | ||||
| AFD20.Х.19N | 19,2 | 210 | 240 | 1100 | 22,0 | 46,0 | ||
| AFD20.Х.22N | 21,9 | 190 | 220 | 2000 | 25,2 | 47,8 | ||
| AFD20.Х.25N | 24,8 | 170 | 200 | 30 | 28,5 | 52,0 | ||
| AFD20.Х.28N | 27,9 | 160 | 190 | 32,0 | 54,7 | |||
| Максимальный расход для входной секции |
| 80 л/мин |
Технические характеристики AFD30
| Код |
Рабочий объем |
Макс. давление (длительное/пиковое) |
ΔР |
Макс.частота вращения |
Мин. частота вращения |
Мин. расход | Макс. расход | |
| P1 | P3 | |||||||
| см³/об | бар | бар | об/мин | л/мин | ||||
| AFD30.X-17N | 17 | 250 | 280 | 60 | 3000 | 1100 | 18,7 | 51,0 |
| AFD30.X-22N | 22 | 24,2 | 66,0 | |||||
| AFD30.X-27N | 27 | 29,7 | 81,0 | |||||
| AFD30.X-34N | 34 | 240 | 270 | 37,4 | 102,0 | |||
| AFD30.X-38N | 38 | 41,8 | 114,0 | |||||
| AFD30.X-43N | 43 | 230 | 260 | 47,3 | 129,0 | |||
| AFD30.X-47N | 47 | 2500 | 1000 | 47,0 | 117,5 | |||
| AFD30.X-51N | 51 | 210 | 240 | 51,0 | 127,5 | |||
| AFD30.X-56N |
56 |
200 |
230 |
56,0 |
140,0 |
|||
| AFD30.X-61N |
61 |
180 |
210 |
61,0 |
152,5 |
|||
| AFD30.X-73N |
73 |
170 | 200 |
2000 |
900 |
65,7 |
146,0 |
|
| AFD30.X-82N |
82 |
160 | 190 |
73,8 |
164,0 |
|||
| AFD30.X-90N |
90 |
150 | 180 |
81,0 |
180,0 |
|||
| AFD30.X-100N |
100 |
140 | 170 |
90,0 |
200,0 |
|||
| Максимальный расход для входной секции | |
| G 1" | 200 л/мин |
| G1 1/4" | 360 л/мин |
