Блоки гидравлические для прессов стандартизированные
Компания ООО "ПНЕВМАКС" предлагает линейку гидравлических блоков управления в сборе с гидроаппаратурой для гидравлических прессов вертикального типа.

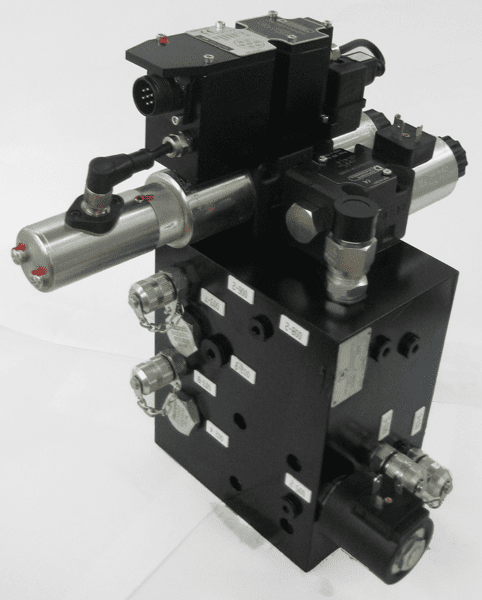

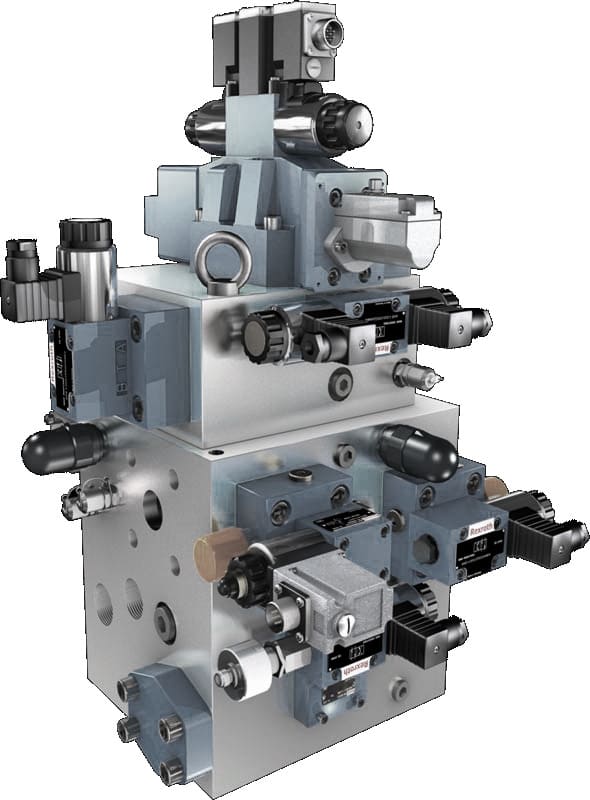

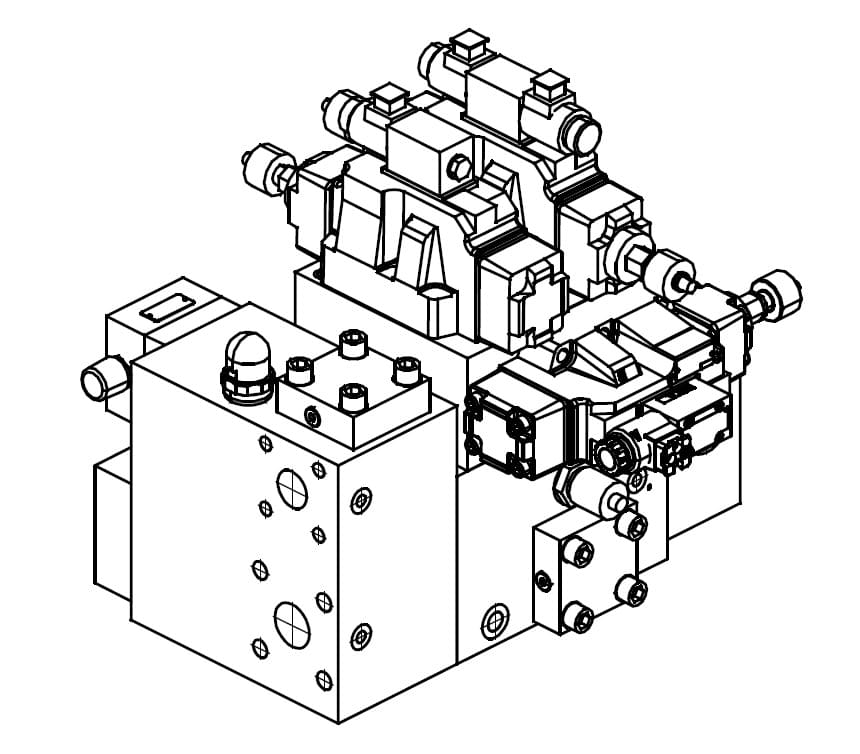

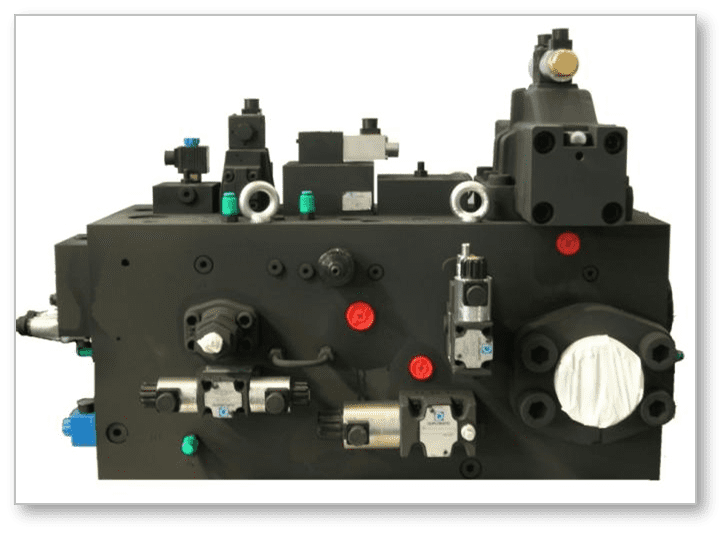

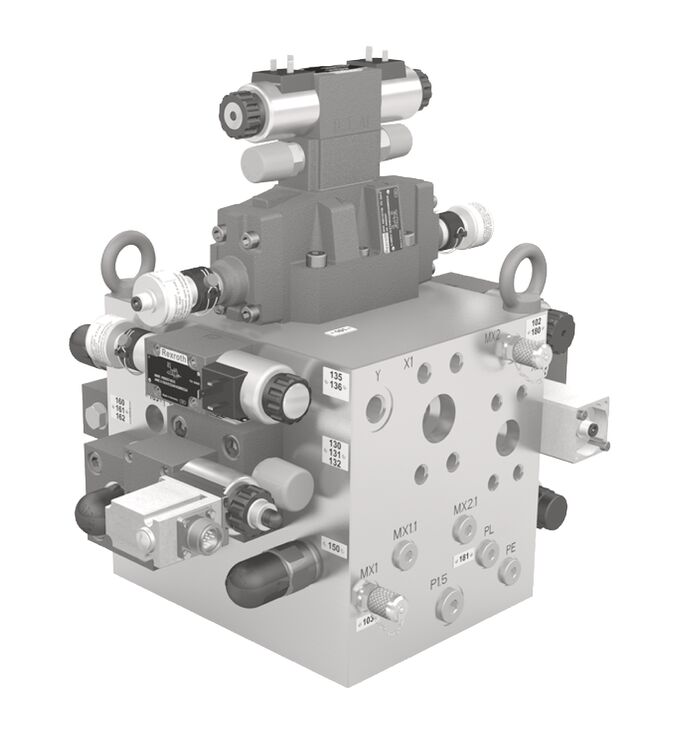

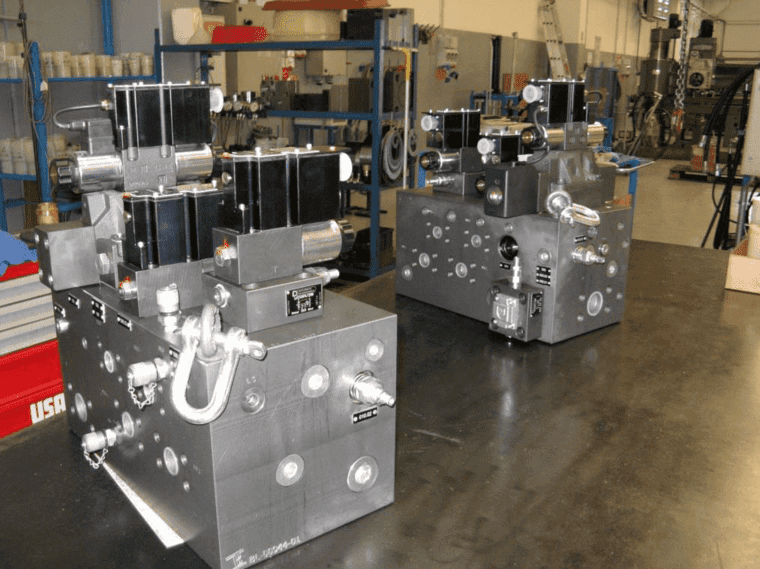

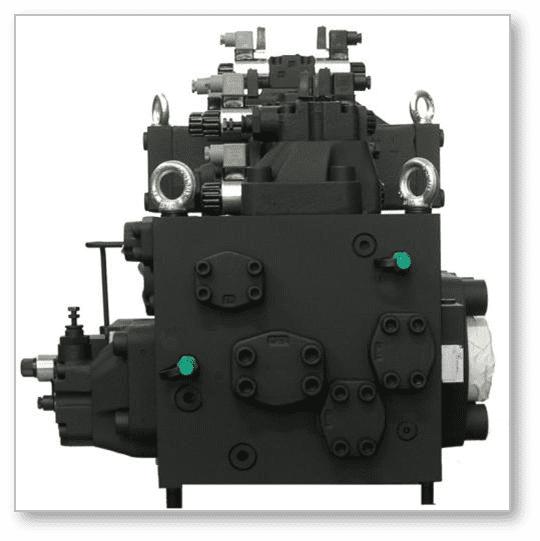

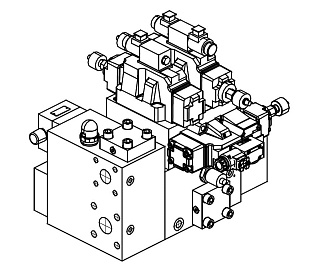

Блок представляет собой узел, в котором смонтированы регулирующие (дроссели, клапаны) и направляющие (распределители) гидроаппараты, обеспечивающие стандартный цикл работы пресса (быстрый подвод, рабочий ход, выдержка под давлением, декомпрессия, быстрый отвод, останов).
То есть данный блок подключается к исполнительному гидроцилиндру и к простой насосной станции, которая не нуждается в дополнительных клапанах. Блоки различаются по величине управляемого расхода и, соответственно, имеют различный условный проход: от Ду6 до Ду32.
|
Гидроблок управления прессом с холостым ходом под собственным весом |
|||||||
| Тип | Основной распределитель | Логические клапаны | Q. Расход в штоковой полости цилиндров при Δp = 8 бар, л /мин | Максимальный расход насоса при Δp = 15 бар л / мин | Подводные каналы | ||
| P | T | A / B | |||||
| Гидроблок ДУ 10 | ДУ 10 | ДУ 16 | 90 | 120 | G1 1/4" | G1 1/2" | G1 1/4" |
| Гидроблок ДУ 16 | ДУ 16 | ДУ 25 | 200 | 260 | 1 1/4" SAE 6000 | 1 1/2" SAE 3000 | 1 1/4" SAE 6000 |
| Гидроблок ДУ 25 | ДУ 25 | ДУ 25 | 300 | 400 | 1 1/4" SAE 6000 | 1 1/2" SAE 3000 | 1 1/4" SAE 6000 |
| Основной блок управления прессом с холостым ходом под собственным весом | |||||||
| Гидроблок ДУ 25 | ДУ 25 | ДУ 25 | 350 | 450 | 1 1/2" SAE 6000 | 1 1/2" SAE 3000 | 1 1/2" SAE 6000 |
| Гидроблок ДУ 32 | ДУ 32 | ДУ 32 | 500 | 750 | 2" SAE 6000 | 3" SAE 3000 | 2" SAE 6000 |
| Предохранительный блок | |||||||
| Гидроблок ДУ 25 | -------- | ДУ 25 | 250 л/мин Δp = 3 бар | 400 л/мин Δp = 6 бар | 1 1/2" SAE 6000 | G3/4" | 1 1/2" SAE 6000 |
| Гидроблок управления прессом с принудительным холостым ходом | |||||||
| Тип | Основной распределитель | Функция запирания | Q. Расход в штоковой полости цилиндров при Δp = 8 бар, л /мин | Максимальный расход насоса при Δp = 15 бар л / мин | Подводные каналы | ||
| P - T | Цилиндры холостого хода | Основной цилиндр | |||||
| Гидроблок ДУ 06 | ДУ 06 | NO | 30 | 40 | G3/4" - G3/4" | G1/2" | G1/2" |
| Гидроблок ДУ 10 | ДУ 10 | NO | 90 | 120 | G1" - G1" | G3/4" | G1" |
| Гидроблок ДУ 16 | ДУ 16 | NO | 200 | 260 |
1 1/4" SAE 6000 1 1/2" SAE 3000 |
1 1/4" SAE 6000 | 1 1/4" SAE 6000 |
Ознакомиться с изготовлением гидравлических блоков и плит мы можете в разделе "Публикации. Статьи".
Ознакомиться с проектированием и производством гидросистем компании ПНЕВМАКС Вы можете в разделе справочно-технической информации.
Сроки поставки и гарантийные обязательства
Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).
По запросу ПНЕВМАКС может предоставить расширенную гарантию на производимую продукцию - до 5-ти лет.
Срок поставки оборудования составляет от 2 до 12 недель после поступления предоплаты на счет ООО «ПНЕВМАКС» или заключения договора, и согласования c Заказчиком принципиальной гидравлической схемы и спецификации элементов.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
