CHM5 - Клапан обратный с пилотным управлением (гидрозамок) CETOP 05

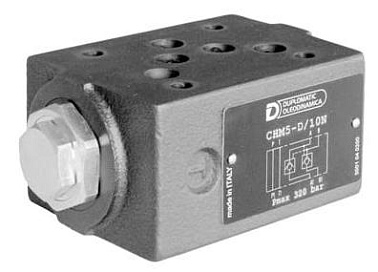

CHM5 - обратный клапан с пилотным гидравлическим управлением (гидрозамок) модульного исполнения CETOP 05. Клапан имеет пружинное закрытие и запорный конус с краевым уплотнением.
Гидрозамок перекрывает поток в контролируемом направлении и открывается под действием управляющего давления из параллельной магистрали. В остальных каналах рабочая жидкость проходит свободно в соответствии с гидравлической схемой конкретного исполнения.
Функция предварительного открытия снижает давление в полости цилиндра перед полным открытием клапана, что обеспечивает более плавное движение исполнительного механизма.
Монтажная поверхность соответствует ISO 4401-05-04-0-05 и стандарту CETOP 05. CHM5 устанавливается под электромагнитными распределителями DS5 и может применяться совместно с другими модульными клапанами CETOP 05.
Варианты исполнения
| Исполнение | Назначение |
|---|---|
| D | гидрозамки в магистралях A и B |
| SA | гидрозамок в магистрали A |
| SB | гидрозамок в магистрали B |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 05 |
| Максимальное рабочее давление | 350 бар |
| Максимальный расход | 120 л/мин |
| Коэффициент декомпрессии | 14,9:1 |
| Отношение площадей основного и управляющего каналов | 2,3:1 |
| Давление открытия обратного клапана | 2 бар |
| Температура окружающей среды | -20...+60 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
| Масса CHM5-D | 2,2 кг |
| Масса CHM5-SA, CHM5-SB | 1,9 кг |
Рабочая жидкость
Для гидравлических жидкостей на основе минеральных масел типов HL и HM используются уплотнения NBR. Для жидкостей типа HFD-R предусмотрено исполнение с уплотнениями FPM.
Код для заказа
| 1 | 2 | - | 3 | / | 4 | 5 |
|---|---|---|---|---|---|---|
| CHM | 5 | D | 11 | N |
| Позиция | Параметр | Значение |
|---|---|---|
| 1-2 | Тип оборудования | CHM5 - обратный клапан с пилотным управлением модульного исполнения CETOP 05 |
| 3 | Конфигурация |
D = гидрозамки в магистралях A и B SA = гидрозамок в магистрали A SB = гидрозамок в магистрали B |
| 4 | Номер серии | 11, габаритные и монтажные размеры остаются неизменными для серий с 10 по 19 |
| 5 | Уплотнения |
N = NBR для минеральных масел, стандартное исполнение V = FPM для специальных жидкостей |
Пример кода для заказа: CHM5-D/11N - обратный клапан с пилотным управлением CETOP 05, гидрозамки в магистралях A и B, максимальное рабочее давление 350 бар, расход до 120 л/мин, уплотнения NBR.
