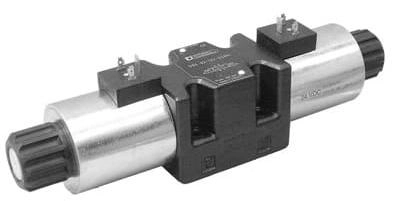

DS5 - Распределитель гидравлический CETOP 05

Характеристики
Артикул
DS5
Диапазон температуры окружающей среды
-20...+50 ºC
Диапазон температуры рабочей жидкости
-20...+80 ºС
Рекомендуемая вязкость
25 сСт
Максимальный расход
150 л/мин (пост. ток); 120 л/мин (перем. ток)
Диапазон вязкостей жидкости
10...400 сСт
Степень загрязнения жидкости
Классы 20/18/15 для ISO 4406:1999
Стандарт
CETOP 05
Электрический разъем
вилка электроразъема по DIN 43650
Гарантия
2 года


Подробное описание

Направляющий распределительный клапан с монтажной поверхностью в соответствии со стандартами CETOP RP121H - 4.2-4-O5 и ISO 4401-05.

Корпус клапана 1 сделан из высокопрочного литого чугуна с широкими внутренними проходами, с целью уменьшения падения давления потока. Используются маслонаполненные электромагниты 2 с взаимозаменяемыми катушками 3.

Клапан поставляется в 3 или 4-линейном исполнении с 2 или 3 положениями и с несколькими вариантами взаимозаменяемых золотников 4 с различными положениями каналов.

Клапан может поставляться с электромагнитами, рассчитанными либо на постоянный, либо на переменный ток. Питание электромагнитов, рассчитанных на постоянный ток, также может осуществляться и от переменного тока, путём использования электроразъёмов со встроенным выпрямительным мостом (см. каталог 49 000).

Направляющие распределительные клапаны DS5 с электромагнитами, рассчитанными на питание постоянным током, также могут поставляться в следующих специальных версиях:

  • версии с внешним дренажным отверстием Y на монтажной плите;
  • версии с плавным переключением золотника;
  • версии с регулируемым временем переключения золотника.

Производятся распределители со специальной функцией «soft-shift» для плавного перемещения золотника. В данном исполнении распределителя мы использует корпус с отдельным каналом, связывающим полости соленоида через жиклеры.

Код для заказа:
1 2 - 3 / 4 5 - 6 7 / 8
DS 5 S1 14 N D12 K1 CM
 1 Распределитель с электромагнитным управлением
2 Типоразмер 5 = CETOP 5
3 Тип золотника S*, SA*, SB*, RK, TA*, TB*
ПРИМЕЧАНИЕ: расшифровку см. «Конфигурации»
4 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
14 = для клапанов постоянного тока с электрическим соединением К1, для клапанов постоянного тока без катушек D00;
12 = для клапанов переменного тока, для клапанов постоянного тока с электрическим соединением К7)
5 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
6 Напряжение питания катушек* Постоянный ток:                                                            Переменный ток:
D12 = 12 В                                                                      A110 = 110 В / 50 Гц (120 В / 60 Гц)
D24 = 24 В                                                                    A230 = 230 В / 50 Гц (240 В / 60 Гц)
D00 = клапан без катушек                                     A00 = клапан без катушек

Остальные варианты напряжения - по запросу
7 Электрическое соединение катушки K1 = вилка электроразъема DIN 43650 (стандарт)
K7 = вилка электроразъема DEUTSCH DT04 2P (поставляется только с катушками D12 и D24)
8 Ручное дублирование Пропустить, если не требуется
CM = защитный резиновый колпачок ручного дублирования (только для версий с катушками типа D12 и D24)
Примечание: катушки для распределителей заказываются отдельно. Более подробная информация об электромагнитах дана в полном каталоге на клапан.

Пример кода для заказа: DS5-S11/12N-D24K1 - гидрораспределитель, Эмл. - 3лм. = 24 В, 120 л/мин
Монтажные плиты
Тип плиты PMD4-AI4G
с задним расположением присоединительных отверстий
PMD4-AL4G
с боковым расположением присоединительных отверстий
Размеры отверстий 1/2" BSP 1/2" BSP


Скачать 2D и 3D модели товара «Распределитель гидравлический CETOP 05 DS5» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».



Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
