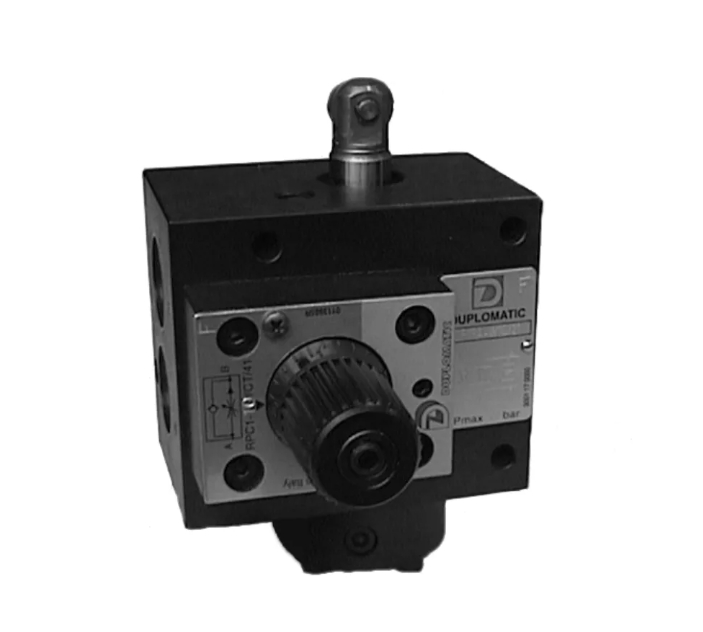

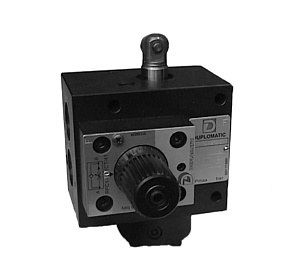

CP1R*-W - Клапан переключения скорости потока (высокая/низкая), управляемый роликом
Переключение высокой и низкой скорости CP1R*-W
CP1R*-W — гидравлический клапан выбора высокой и низкой скорости потока с механическим управлением роликом. Клапан позволяет автоматически переключать режим движения гидравлического исполнительного механизма в зависимости от положения управляющего ролика.
Для исполнения CP1RA-W клапан в нормальном состоянии открыт: при ненажатом ролике обеспечивается высокая скорость, а при нажатии происходит переход на регулируемую низкую скорость. В серии также предусмотрено нормально закрытое исполнение CP1RC-W с обратной последовательностью работы.
Регулирование низкой скорости
Расход в режиме низкой скорости регулируется встроенным компенсированным по давлению регулятором расхода. Компенсация уменьшает влияние изменения нагрузки на установленное значение расхода.
Специальная форма регулирующих отверстий обеспечивает возможность настройки малых расходов. Регулировочная ручка имеет диапазон хода три оборота и может быть зафиксирована винтом в выбранном положении.
Работа управляющего ролика
Переключение между режимами выполняется механически. Рабочий ход ролика составляет 6 мм, рабочее усилие — 300 Н.
Для нормально открытого исполнения CP1RA-W высокая скорость соответствует исходному положению ролика, а регулируемая низкая скорость включается при его нажатии. Такое исполнение используется в гидроприводах, где переход между быстрым и рабочим ходом должен выполняться механически по положению движущегося элемента.
Расход и рабочие параметры CP1R*-W
| Параметр | Значение |
|---|---|
| Максимальное рабочее давление | 70 бар |
| Максимальный расход при высокой скорости | 40 л/мин |
| Регулируемый расход низкой скорости | 4, 10 или 16 л/мин |
| Минимальный регулируемый расход | 0,1 л/мин |
| Присоединительные отверстия | 3/8″ BSP |
Свободный обратный поток
В конструкцию CP1R*-W встроен обратный клапан, который обеспечивает свободное прохождение рабочей жидкости в противоположном направлении. Обратный поток проходит без регулирования низкой скорости.
Рабочая жидкость и условия эксплуатации
- Температура окружающей среды — от −20 до +50 °C.
- Температура рабочей жидкости — от −20 до +80 °C.
- Допустимая вязкость — от 10 до 400 сСт.
- Рекомендуемая вязкость — 25 сСт.
- Требуемая чистота рабочей жидкости — класс 10 по NAS 1638.
Код для заказа:
| 1 | 2 | - | 3 | 4 | 5 | / | 6 | / | 7 |
| CP1R | A | W | 4 | R | 21 | V |
| 1 | Клапан выбора высокой/низкой скорости, управляемый роликом | |
| 2 | Тип клапана |
А = в нормальном состоянии открыт С = в нормальном состоянии закрыт |
| 3 | Резьбовые присоединительные отверстия | W = 3/8'' BSP |
| 4 | Регулируемый расход при низкой скорости |
4 = 4 л/мин 10 = 10 л/мин 16 = 16 л/мин |
| 5 |
Направление ролика |
Пропустить в случае параллельной работы R = ролик работает перпендикулярно опорной поверхности |
| 6 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29 |
| 7 | Уплотнения |
Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкости |

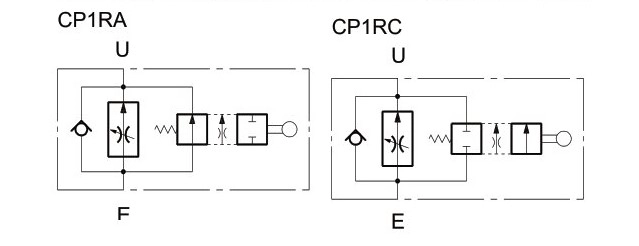

Обозначение на гидравлических схемах:

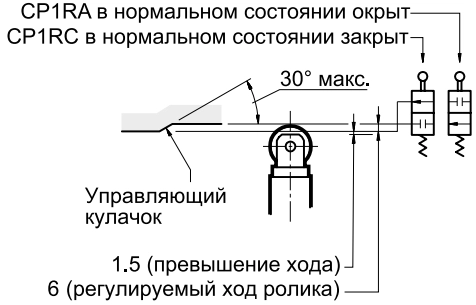

Управляющий кулачок ролика:
Скачать 2D и 3D модели товара «Клапан CP1R*-W переключения скорости потока (высокая/низкая), управляемый роликом» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Клапаны CP1R*-W предназначены для механического переключения высокой и низкой скорости гидравлического привода. Переключение выполняется управляющим роликом, а величина расхода при низкой скорости задается встроенным регулятором с компенсацией давления.
В представленном ассортименте доступны нормально открытые исполнения CP1RA-W с регулируемым расходом низкой скорости 4 или 10 л/мин. Максимальный расход при высокой скорости составляет 40 л/мин, рабочее давление — до 70 бар. Принцип работы и технические параметры приведены во вкладке «Подробное описание».
