CR - Клапан предохранительный прямого действия картриджного типа седло D-10B
Характеристики
Артикул
CR
Типоразмер:
DN6
Рабочее давление:
до 350 бар
Расход:
50 л/мин
ДИАПАЗОН ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ:
–20 до +80 C°
Гарантия
2 года
Подробное описание
|
Размер седла D-10B  |

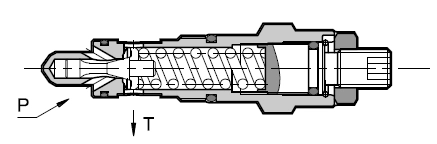

 Клапан серии CR представляет собой встраиваемый перепускной предохранительный клапан прямого действия, используемый в блоках или панелях с седлом типа D-10B. Клапан обычно используется для регулировки максимального давления в гидравлических контурах, либо для ограничения пиковых значений давления, возникающих при перемещении исполнительно механизма. Клапан выпускается с пятью различными диапазонами регулировки давления (макс. 350 бар). Давление в контуре воздействует на клапан, прижатый к седлу непосредственно пружиной, расположенной на противоположной стороне. По достижении давления настройки клапан открывается, выпуская избыток потока в отверстие Т, напрямую соединенное с баком. Регулировку давления можно производить при помощи винта с потайной шестигранной головкой, оснащенного стопорной гайкой и ограничителем предельного допустимой регулировки. |
Код для заказа
| 1 | 2 | / | 3 | 4 | / | 5 |
|---|---|---|---|---|---|---|
| CR | 3 | 22 | N | K |
| Значение позиции | Расшифровка кодировки | |
|---|---|---|
| 1 | Перепускной предохранительный клапан. Картриджный тип | |
| 2 | Диапазон регулировки давления |
2 = до 25 бар 3 = до 70 бар 4 = до 140 бар 5 = до 210 бар 6 = до 350 бар |
| 3 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29 |
| 4 | Уплотнения |
N = NBR для минеральных масел. Стандарт V = FPM для специальных типов жидкостей |
| 5 | Регулировочная ручка |
Пропустить в случае регулирования при помощи винта с потайной шестигранной головкой K = регулировочная ручка |
Пример кода для заказа
CR3/22N/K - Клапан предохранительный с прямым управлением картриджного типа, седло D-10B (M20x1,5-6H), давление настройки 7-70 Бар, расход 50 л/мин, регулировочная ручкаСкачать 2D и 3D модели товара «Клапан предохранительный прямого действия картриджного типа седло D-10B CR» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
