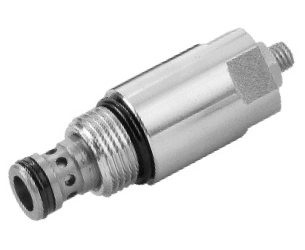

CRQ - Клапан предохранительный с пилотным управлением картриджного типа седло D-10C

Характеристики
Артикул
CRQ
Типоразмер
DN10
Рабочее давление
до 350 бар
Расход
100 л/мин
Диапазон температуры окружающей среды
20 до +80 C°
Монтаж
патронный
Гарантия
2 года


Подробное описание

Клапан серии CRQ представляет собой встраиваемый перепускной предохранительный клапан с пилотным управлением, используемый в блоках или панелях с седлом типа D-10С.

Клапан обычно используется для регулировки давления в гидравлических контурах, и позволяет перепускать полную подачу насоса даже при значениях давления, близких к установленным. Клапан производится с четырьмя различными диапазонами регулировки давления (макс. до 350 бар).


Клапан состоит из главного золотника сбалансированного типа и пилотной ступени. Главный золотник, который в обычном положении закрыт, открывается, когда давление в гидравлическом контуре превышает заданное значение в пилотной ступени, выпуская избыток потока в отверстие Т, напрямую соединенное с баком.

Регулировка давления производится при помощи винта с потайной шестигранной головкой, оснащенного стопорной гайкой и ограничителем предельно допустимой регулировки.

Код для заказа

1 2 / 3 / 4 / 5
CRQ 3 M1 12 V
1 Перепускной предохранительный клапан с пилотным управлением
2 Диапазон регулировки давления 3 = до 70 бар
4 = до 140 бар
5 = до 210 бар
6 = до 350 бар
3 Регулировка Пропустить в случае регулирования при помощи винта с потайной шестигранной головкой
M1 = регулировочная ручка
4 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
5 Уплотнения Пропустить в случае использования минеральных масел
V = уплотнения FPM для специальных жидкостей

Скачать 2D и 3D модели товара «Клапан предохранительный с пилотным управлением картриджного типа седло D-10C CRQ» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».


Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.


CRQ5/12 - Клапан предохранительный с пилотным управлением картриджного типа седло D-10C (M20x1,5-6H)
12 810 ₽
В наличии: 57 шт
Подробнее В 1 клик
6382
Давление настройки максимальное, бар
210
Максимальный расход, л/мин
100
Тип клапана давления
Предохранительный
Монтаж клапана
Картридж
Производитель
DUPLOMATIC MS S.p.a.
CRQ6/12 - Клапан предохранительный с пилотным управлением картриджного типа седло D-10C (M20x1,5-6H)
12 777.60 ₽
В наличии: 17 шт
Подробнее В 1 клик
6372
Давление настройки максимальное, бар
350
Максимальный расход, л/мин
100
Тип клапана давления
Предохранительный
Монтаж клапана
Картридж
Производитель
DUPLOMATIC MS S.p.a.
CRQ3/12 - Клапан предохранительный с пилотным управлением картриджного типа седло D-10C (M20x1,5-6H)
12 777.60 ₽
В наличии: 3 шт
Подробнее В 1 клик
6380
Давление настройки максимальное, бар
70
Максимальный расход, л/мин
100
Тип клапана давления
Предохранительный
Монтаж клапана
Картридж
Производитель
DUPLOMATIC MS S.p.a.
CRQ4/12 - Клапан предохранительный с пилотным управлением картриджного типа седло D-10C (M20x1,5-6H)
12 810 ₽
Поставляется под заказ
Подробнее В 1 клик
6373
Давление настройки максимальное, бар
140
Максимальный расход, л/мин
100
Тип клапана давления
Предохранительный
Монтаж клапана
Картридж
Производитель
DUPLOMATIC MS S.p.a.
