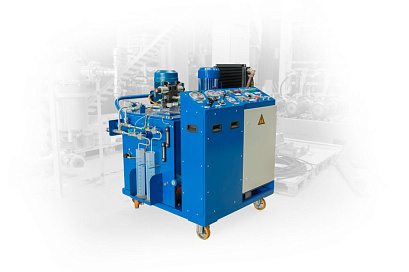

CTR-KV-G0003/1 Мобильный модуль для испытания гидроцилиндров
Испытательный модуль CTR-KV-G0003/1 при совместной работе со стендом CTR-KV-G0003 позволяет проводить испытания и проверку работоспособности отремонтированного гидроцилиндра в соответствии с требованиями ГОСТ 18464-96 «ГИДРОПРИВОДЫ ОБЪЕМНЫЕ ГИДРОЦИЛИНДРЫ ПРАВИЛА ПРИЕМКИ И МЕТОДЫ ИСПЫТАНИЙ».
Испытательный модуль CTR-KV-G0003/1 представляет собой мобильную автономную гидростанцию. Гидравлическая система большого объема, высокого давления, точные средства управления и измерения модуля CTR-KV-G0003/1 обеспечивают высокую скорость испытаний гидроцилиндров. Для работы с данным модулем не требуется высокая квалификация персонала, как следствие значительно сокращается время оценки качества проведенного ремонта гидроцилиндра и его технических характеристик.
Испытательный модуль CTR-KV-G0003/1 при совместной работе со стендом CTR-KV-G0003 позволяет испытывать гидроцилиндры по следующим параметрам:
- проверка функционирования
- проверка давления начала страгивания (без нагрузки)
- проверка давления холостого хода
- проверка прочности конструкции корпуса при статическом давлении Р=1,5Рном
- проверка наружной герметичности
- проверка наружных утечек рабочей жидкости через уплотнение штока
- проверка внутренних утечек через уплотнения поршня (в крайних положениях поршня)
| Наименование | Параметр |
|
Пределы давления в гидролиниях: - гидролиния низкого давления, МПа - гидролиния высокого давления, МПа - гидролиния страгивания и холостого хода, МПа |
0…3,5 0… 35 0...1,6 |
|
Рабочий диапазон контроля давления - низкого, МПа - высокого, МПа - страгивания и холостого хода от, МПа Допускаемая погрешность измерения |
0…4,0 0…40 0...1,6 ±1,5% |
|
Мотор-насосная группа №1 (испытания гидроцилиндра высокое давление): - тип насоса - мощность электродвигателя, кВт - частота вращения электродвигателя, об/мин - подача насоса, л/мин - рабочее давление (максимальное), МПа Мотор-насосная группа №2 (испытание гидроцилиндра низкое давление): - мощность электродвигателя, кВт - частота вращения электродвигателя, об/мин испытание гидроцилиндра низкое давление: - тип насоса - подача насоса, л/мин - рабочее давление (максимальное), МПа |
аксиально-поршневой 4 1500 6 35 5,5 1500 шестеренный 45 3,5 |
| Фильтр грубой очистки, мкм | 90 |
| Фильтр тонкой очистки, мкм | 25 |
| Примерные габаритные размеры (ДхШхВ), мм | 1850х950х1400 |
| Срок службы не менее, лет | 5 |
| Число обслуживающего персонала, чел | 1 |
Ознакомиться с проектированием и производством гидросистем компании ПНЕВМАКС Вы можете в разделе справочно-технической информации.
СРОКИ ПОСТАВКИ И ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).
По запросу ПНЕВМАКС может предоставить расширенную гарантию на производимую продукцию - до 5-ти лет.
Срок поставки оборудования составляет от 2 до 12 недель после поступления предоплаты на счет ООО «ПНЕВМАКС» или заключения договора, и согласования c Заказчиком принципиальной гидравлической схемы и спецификации элементов.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
