CTR-KV-M0003 Стенд для испытания высокомоментных гидромоторов ГВЗ
Стенд для испытания высокомоментных гидромоторов ГВЗ предназначен для осуществления входного контроля, обкатки, диагностики, определения технических параметров, проведения приёмо-сдаточных, периодических и контрольных испытаний высокомоментных гидромоторов с рабочим объемом от 200 см3 до 2400 см3.
При проведении работ следует руководствоваться технологическими картами и методиками испытаний, разработанных производителями гидромоторов, которые в комплект поставки не входят.
Стенд CTR-KV-M0003 позволяет испытывать высокомоментные гидромоторы по следующим основным параметрам:
|
|
|
|
|
|
|
|
|
|
|
|
Испытания проводятся в автоматическом режиме. Установка и изменение параметров работы стенда осуществляется оператором в ручном режиме через визуальный интерфейс программно-вычислительного комплекса стенда, установленного на персональный компьютер.

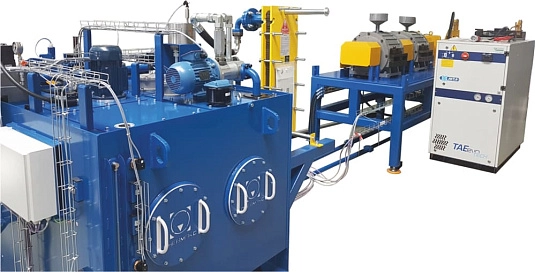

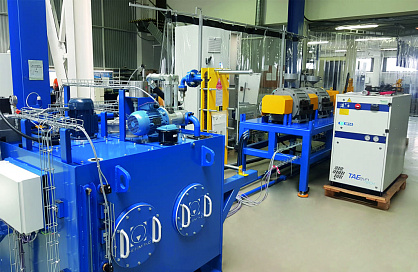

Стенд представляет собой конструкцию, состоящую из модулей:
|
|
|
|
|
|
|
|
|
Силовой модуль стенда для испытаний высокомоментных гидромоторов
Силовой модуль состоит из гидробака, основной и вспомогательных мотор-насосных групп, системы фильтрации и охлаждения, смонтированных на общей силовой раме.
Основная мотор-насосная группа включает в себя электродвигатель и аксиально-поршневой насос с регулятором мощности, с дистанционным управлением расходом и давлением рабочей жидкости.
Гидравлический бак объемом, оборудован визуальным уровнем контроля количества рабочей жидкости, реле с функцией автоматического контроля и предупредительной световой сигнализацией минимального/максимального уровней РЖ, а также системой аварийного отключения работы мотор-насосных групп при достижении критического уровня масла в баке.
Вспомогательные мотор-насосные группы:
-
управления основным насосом;
-
контура гидролинии управления;
-
контура охлаждения.
Контур охлаждения состоит из винтового насоса и водяного теплообменника пластинчатого типа. Управление режимами охлаждения осуществляется с помощью интерфейса программного обеспечения системы управления.
Система фильтрации
Гидравлический бак оборудован всасывающими, напорным и сливными фильтрами, маслозаливной горловиной с сетчатым фильтром, атмосферным фильтром с обратным клапаном (сапуном).

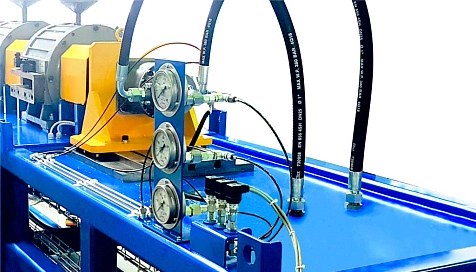

Испытательный стол для тестирования высокомоментных гидромоторов
Испытательный стол предназначен для установки испытуемого гидромотора, подключения его к нагрузочному устройству стенда и проведения последующих испытаний.
Испытательный стол представляет собой мощную силовую раму, в пределах которой расположены:
|
|
|
|
|
|
|
|
|
|
|
|
Проведение испытаний и обработка полученных результатов
Программно-вычислительный комплекс стенда обеспечивает задание, регистрацию параметров режимов испытаний и построение по полученным данным следующих характеристик (функциональные зависимости) гидромоторов согласно ГОСТ 20719-83:
|
|
|
|
|
|
Вывод информации·
-
в режиме реального времени на панели оператора;
-
архивация данных в контроллере стенда;
-
вывод графиков зависимости и возможность сохранения результатов на компьютере в формате .xls
Технические характеристики стенда
|
№ п/п |
Наименование параметра |
Значение |
|
1 |
Объем бака, л |
1500 |
|
2 |
Мотор-насосная группа Линия1 (напорная линия, высокое давление) - тип насоса - мощность электродвигателя, кВт - максимальная подача насоса, л/мин - максимальной рабочее давление (настройка КП), МПа |
Аксиально-поршневой 132 230 30 |
|
3 |
Мотор-насосная группа Линия 2 (контур управления основным насосом) - тип насоса - подача насоса, л/мин |
Шестеренный 21 |
|
4 |
Мотор-насосная группа Линия 3 (контур линии управления) - тип насоса - подача насоса, л/мин - максимальное рабочее давление, МПа |
Аксиально-поршневой 18 30 |
|
5 |
Мотор-насосная группа Линия 4 (контур системы охлаждения) - тип насоса - мощность электродвигателя, кВт - подача насоса, л/мин |
Винтовой 1,5 150 |
|
6 |
Тонкость фильтрации рабочей жидкости: напорная магистраль, мкм сливная магистраль, мкм всасывающая магистраль, мкм |
10 25 90 |
|
7 |
Средства измерения: Диапазон измерения температуры РЖ, °С Диапазон измерения расхода РЖ, л/мин Диапазон измерение давления: Линия №1 диапазон измерения, МПа Линия №2 диапазон измерения, МПа Линия №3 диапазон измерения, МПа |
0...100 5...250
0...40 0...10 0...40 |
|
8 |
Система охлаждения рабочей жидкости: тип теплообменника рассеиваемая тепловая мощность не менее, кВт |
Водяной, пластинчатого типа 100 |
|
9 |
Рекомендуемая рабочая жидкость |
Масло минеральное по стандарту HLP ISO VG 32...46 |
|
10 |
Материал уплотнений |
NBR (Пербунан) |
|
11 |
Нагрузочное устройство, тип |
|
|
Тормозной момент (суммарный), Нм |
0...5000 |
|
|
Система охлаждения |
Водяная |
|
|
12 |
Средства измерения: |
|
|
давление на входе гидромотора, МПа |
0...40 |
|
|
давление в линия дренажа гидромотора, МПа |
0...2,5 |
|
|
диапазон измерения крутящего момента, Нм |
±6000 |
|
|
13 |
Суммарная мощность всех потребителей, не более, кВт |
160 |
|
14 |
Напряжение электропитания стенда, В / при частоте, Гц |
380 / 50 |
|
15 |
Внешнее покрытие. Антикоррозионное, трехслойное Цвет синий |
RAL 5010 |
|
16 |
Масса (без заправки РЖ) не более, кг |
2600 |
