CTR-KV-P0002 Стенд для испытания гидронасосов и гидромоторов, применяемых на грузовых автомобилях

Стенд предназначен для осуществления входного контроля, диагностики и определения контрольных параметров регулируемых и нерегулируемых гидравлических насосов и гидравлических моторов, применяемых на грузовых автомобилях и спецтехнике, с максимальным рабочим давлением 400 бар и максимальным расходом 150 л/мин.

При испытании гидравлических насосов и гидравлических моторов следует руководствоваться технологическими картами на испытания, которые в комплект поставки стенда не входят.

Комплектность

1. Стендовые модули:
   • Модуль для испытаний насосов (Модуль №1 для CTR-KV-P0002).
   • Модуль для испытаний гидромоторов (Модуль №2 для CTR-KV-P0002).
   • Модуль питания стенда (Модуль №3 для CTR-KV-P0002).

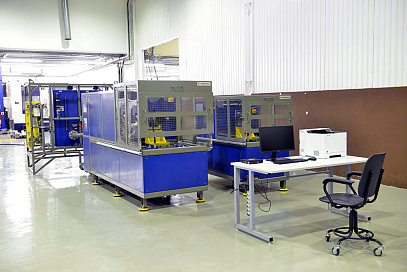

   • Рабочее место оператора стенда (Модуль №4 для CTR-KV-P0002).
2. Комплект ЗИП (см. п. 1.8.).
3. Техническая документация

Испытательный стенд предназначен для обеспечения проверки следующих показателей испытываемого оборудования:

Гидронасосы по ГОСТ 14658-86:

С ограничениями по параметрам:

• Расход – от 8 до 150 л/мин;
• Давление – от 10 до 350 бар (опрессовка при давлении 400 бар);
• Частота вращения – от 100 до 1500 об/мин при нагрузке до 700 Н·м, от 1500 до 3000 об/мин при нагрузке до 300 Н·м.

Виды испытаний гидронасосов:

• Функционирование (обкатка);
• Функционирование при максимальном давлении (прочность);
• Наружная герметичность (визуальная оценка);
• КПД;
• Номинальный рабочий объём;
• Коэффициент подачи;
• Номинальная мощность;
• Подача насоса;
• Функциональные зависимости;
• Наработка до отказа и ресурс насоса (испытания насосов с ограничениями по параметрам: расход – от 8 до 150 л/мин, давление – от 8 до 350 бар, частота вращения – от 100 до 1500 об/мин, нагрузка до 700 Н·м, от 1500 до 3000 об/мин при нагрузке до 300 Н·м).

Гидромоторы по ГОСТ 20719-83:

С ограничениями по параметрам:

• Расход – от 8 до 150 л/мин;
• Давление – от 10 до 350 бар (опрессовка при давлении 400 бар);
• Частота вращения – от 100 до 1500 об/мин, при нагрузке до 1000 Н·м, до 3000 об/мин, без нагрузки.

Виды испытаний гидромоторов:

• Наружная герметичность (визуальная оценка);
• Рабочий объём;
• Номинальная частота вращения;
• Максимальная частота вращения;
• Минимальная частота вращения;
• Гидромеханический КПД;
• Объёмный КПД;
• Номинальный крутящий момент;
• Крутящий момент страгивания;
• Номинальная мощность;
• Функциональные зависимости.
• Ресурс (испытания гидромоторов с ограничениями по параметрам: расход – от 8 до 150 л/мин, давление – от 8 до 350 бар, частота вращения – от 100 до 1500 об/мин, нагрузка до 1000 Н·м, максимальная допустимая мощность, развиваемая испытуемым гидромотором – 14 кВт).

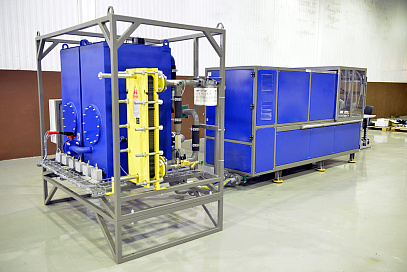

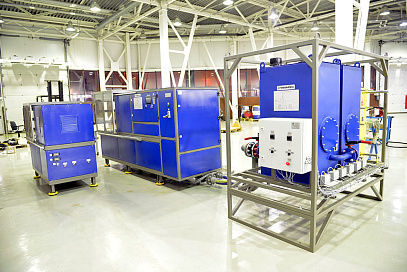

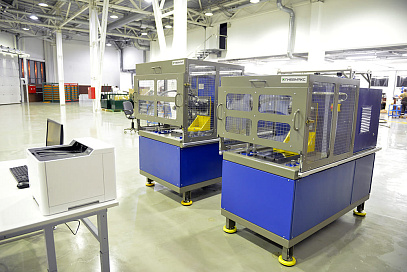

Стенд представляет собой модульную конструкцию, состоящую из 4-х модулей: модуля для испытаний насосов, модуля для испытаний гидромоторов, модуля питания стенда, рабочего места оператора стенда.

Модули соединяются между собой гидравлическими, и электрическими линиями и при работе стенда представляют единую систему.

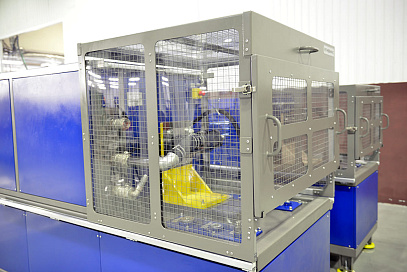

Испытуемые гидронасосы устанавливаются на рабочем столе модуля для испытаний насосов с помощью технологического кронштейна и сменных присоединительных плит и соединяются с выходным валом стенда через сменные переходные полумуфты (переходники).

Ознакомиться с проектированием и производством гидросистем компании ПНЕВМАКС Вы можете в разделе справочно-технической информации.

Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).

По запросу ПНЕВМАКС может предоставить расширенную гарантию на производимую продукцию - до 5-ти лет.

Срок поставки оборудования составляет от 2 до 12 недель после поступления предоплаты на счет ООО «ПНЕВМАКС» или заключения договора, и согласования c Заказчиком принципиальной гидравлической схемы и спецификации элементов.
