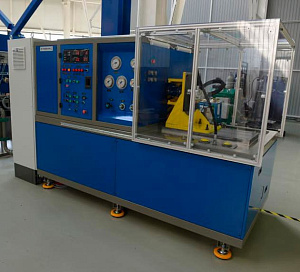

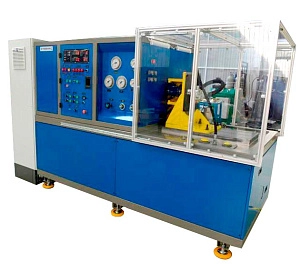

CTR-KV-P0004 Стенд для испытания регулируемых и нерегулируемых гидронасосов

Стенд гидравлический предназначен для осуществления входного контроля, послеремонтной обкатки, диагностики, определения технических параметров и контрольных испытаний гидравлических насосов. Стенд позволяет проводить испытания гидронасосов с нерегулируемой и регулируемой подачей, с механическим, гидравлическим или электрогидравлическим управлением. Испытания производятся оператором в ручном режиме управления.

При испытании гидронасосов следует руководствоваться  технологическими картами на испытания, которые в комплект поставки не входят.

Стенд CTR-KV-P0004 позволяет испытывать гидронасосы по следующим параметрам:

Стенд представляет собой модульную конструкцию, состоящую из следующих модулей:

· модуль испытаний гидронасосов

· электрический шкаф, силовой

· бак для гидравлической жидкости, оснащенный системой охлаждения.

Модули соединяются между собой гидравлическими и электрическими линиями, при работе стенда представляют единую систему.

Станина представляет собой сварную металлическую ферму. Для выравнивания стенда и уменьшения вибраций во время работы, станина установлена на регулируемых виброопорах. Внутри станины размещается съемный силовой надрамник, на котором расположены гидро и электрокомпоненты стенда.

Приводной асинхронный электродвигатель мощностью 110кВт с частотным преобразователем позволяет плавно регулировать обороты испытываемого насоса в широком диапазоне от 50 до 3000об/мин, создавая при этом крутящий момент до 700Нм.

Рабочий стол стальной, фрезерованный, с Т-образными пазами. Конструкция стола позволяет закреплять на его поверхности силовые кронштейны с переходными пластинами для установки и испытания насосов различных производителей.

Гидролинии

Стенд имеет две основные гидролинии подачи РЖ, рассчитанные на различный диапазон расхода и две гидролинии управления.

Наличие гидролиний управления и электрических выходов с дискретным и пропорциональным сигналами  позволяет проводить испытание регулируемых и нерегулируемых насосов.

Контур сбора утечек масла с поверхности рабочего стола модуля испытаний насосов имеет гидробак, оборудованный мотор-насосной группой, визуальным индикатором уровня и системой фильтрации. Перекачка собранной РЖ в основной бак происходит в автоматическом режиме.

Пульт управления с панелями приборов

Пульт управления является рабочим местом оператора и предназначен для управления работой стенда. Пульт управления состоит из электрической и гидравлической панелей. Обработка сигналов от датчиков стенда осуществляется контроллером.

Гидравлический бак с системой охлаждения.

Гидравлический бак, расположен на самостоятельной несущей раме и состоит из следующих элементов:

· силовой рамы с поддоном для сбора утечек;

· гидравлического бака;

· системы охлаждения;

· системы фильтрации с электрическими индикаторами засоренности;

Основные параметры и технические характеристики стенда

Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).

По запросу ПНЕВМАКС может предоставить расширенную гарантию на производимую продукцию - до 5-ти лет.

Срок поставки оборудования составляет от 2 до 12 недель после поступления предоплаты на счет ООО «ПНЕВМАКС» или заключения договора, и согласования c Заказчиком принципиальной гидравлической схемы и спецификации элементов.
