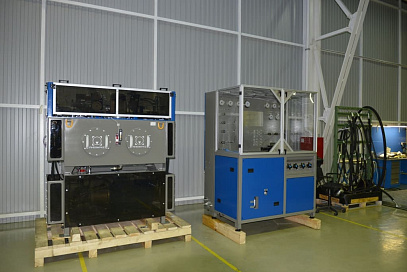

CTR-KV-V0003 Стенд для испытаний гидроблоков распределителей и гидроаппаратуры

Стенд предназначен для исследований параметров при проведении приёмочных, квалификационных и ресурсных испытаний гидравлических блоков распределителей и гидроаппаратуры электрогидравлических приводов трубопроводной арматуры в соответствии с ГОСТ 20245-74, ГОСТ 28971-91.

Стенд позволяет проводить испытания гидравлических распределительных блоков по заданному в технической документации алгоритму с контролем герметичности каналов, расходных и электрических характеристик распределительного блока.

Стенд обеспечивает следующий функционал:

• работу испытываемых гидравлических распределительных блоков по заданному в технической документации блока алгоритму с контролем герметичности каналов распределительного блока;
• определение количественных параметров величины утечек;
• определение внутренней и наружной герметичности;
• опрессовку гидроблока распределителя;
• проверку наработки до отказа;
• определение электрических параметров гидравлических клапанов (сопротивление изоляции катушки, сопротивление катушки, индуктивность катушки);
• определение зависимости перепада давления от расхода гидравлических клапанов и каналов гидроблока;
• проверку срабатывания при максимальном расходе;
• проверку максимальной продолжительности включения при номинальном давлении и расходе;
• проверку переключения электромагнитом запорного элемента при напряжении ниже/выше номинального;
• определение времени срабатывания гидроаппаратуры;
• определение максимального числа срабатываний;
• определение и запись характеристик переходных процессов работы гидроаппаратуры;
• пневмоуправление испытуемой гидроаппаратуры;
• гидроуправление испытуемой гидроаппаратуры.

Стенд состоит из модулей:

• Насосная станция
• Испытательный стол
• Теплообменник
• Комплект переходных плит для гидроаппаратуры стыкового монтажа
• Шкаф управления
• Пульт управления
• Рабочее место оператора
• Соединительные электрокабели и гидравлические рукава

Основные технические параметры гидравлической системы

Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).

По запросу ПНЕВМАКС может предоставить расширенную гарантию на производимую продукцию - до 5-ти лет.

Срок поставки оборудования составляет от 2 до 12 недель после поступления предоплаты на счет ООО «ПНЕВМАКС» или заключения договора, и согласования c Заказчиком принципиальной гидравлической схемы и спецификации элементов.
