CTR-KV0943 Испытательный стенд для пропорциональных и сервоклапанов

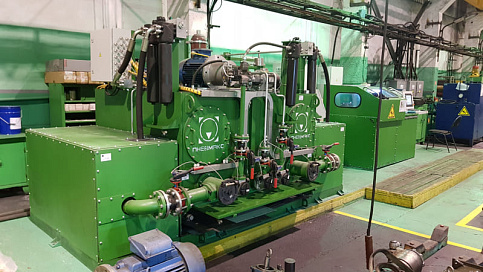

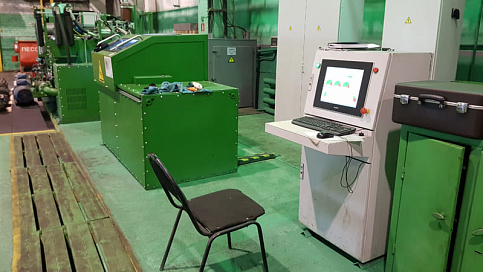

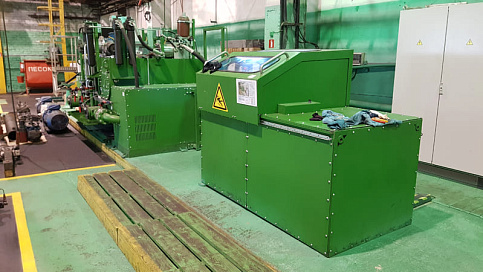

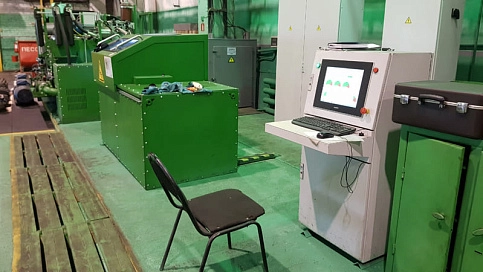

Стенд представляет собой три отдельно расположенных узла: насосная станция, испытательный стол и шкаф-пульт управления с промышленным компьютером (терминалом).

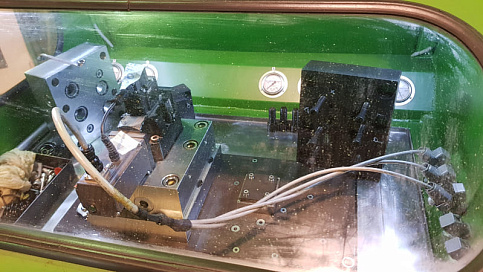

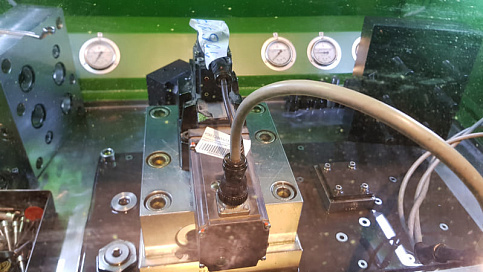

Стенд позволяет диагностировать, тестировать и настраивать клапаны стыкового монтажа, в том числе с пропорциональным электромагнитным управлением со встроенными или вынесенными усилителями. Испытательный стол представляет собой рабочее место в виде защитного ограждения из прозрачного материала с раздвигающимися створками для установки клапанов. Испытательный стол предназначен для установки тестируемой аппаратуры стыкового (притычного) монтажа. Испытательный стол оборудован контрольно-измерительными приборами для визуального контроля текущих параметров испытания.

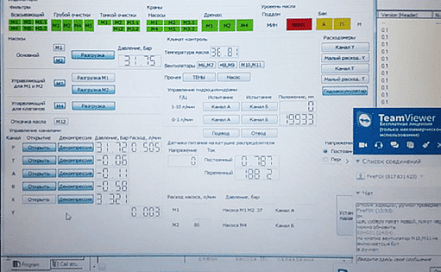

Программное обеспечение стенда содержит базу данных испытываемых гидроаппаратов с возможностью редактирования и добавления. Результаты испытаний формируются в форме графического отчета, который можно сохранять на жестком диске компьютера или распечатывать на бумажном носителе с целью последующей распечатки или пересылки для архивирования. Дискретная аппаратура проверяется в ручном режиме. Пропорциональная гидроаппаратура тестируется как в автоматическом режиме, так и в ручном.

Стенд позволяет диагностировать, тестировать и замерять следующие параметры клапанов:

• функционирование;
• внутренняя герметичность;
• наружная герметичность (визуально);
• зависимость изменения давления настройки от расхода;
• плавность регулирования и диапазон настройки;
• изменение редуцированного давления при изменении давления на входе;
• изменение редуцированного давления при изменении потока;
• поток жидкости через управляющий клапан;
• зависимость расхода от разности давлений на входе и выходе;
• коэффициент усиления по давлению;
• смещение нуля;
• внутреннюю утечку;
• коэффициент усиления по расходу;
• гистерезис;
• полярность.

Ознакомиться с проектированием и производством гидросистем компании ПНЕВМАКС Вы можете в разделе справочно-технической информации.

Гарантийный период составляет 24 месяца с момента ввода в эксплуатацию. Гарантия не распространяется на быстроизнашивающиеся элементы (фильтроэлементы, резиновые баллоны для гидроаккумулятора, РВД, манометры и т.д.).

По запросу ПНЕВМАКС может предоставить расширенную гарантию на производимую продукцию - до 5-ти лет.

Срок поставки оборудования составляет от 2 до 12 недель после поступления предоплаты на счет ООО «ПНЕВМАКС» или заключения договора, и согласования c Заказчиком принципиальной гидравлической схемы и спецификации элементов.
