Пневматические цилиндры CNOMO
Пневмоцилиндры CNOMO: конструкция и рабочие параметры

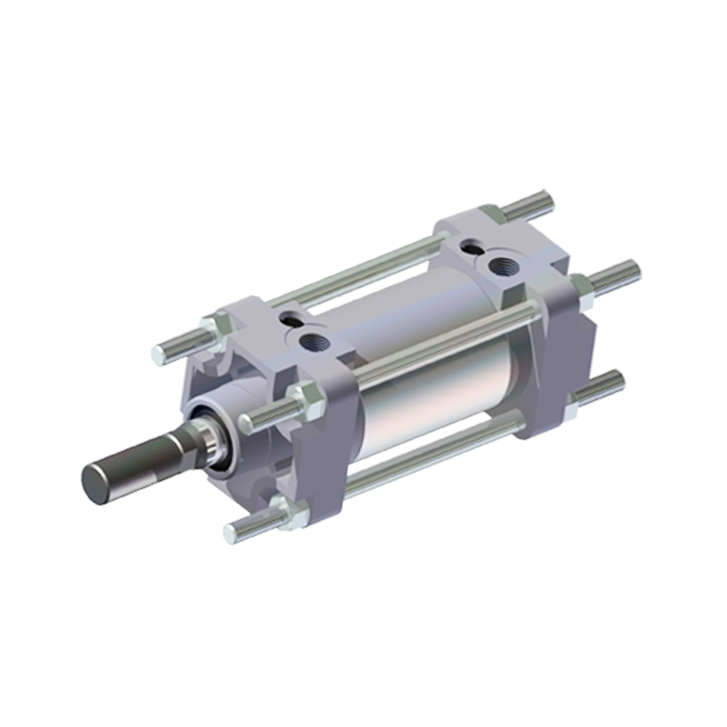

Пневматические цилиндры CNOMO имеют шпилечную конструкцию: гильза соединяется с передней и задней крышками стяжными шпильками. Цилиндры устанавливаются непосредственно на оборудование или с помощью монтажных принадлежностей, закрепляемых на шпильках.
Доступны модели без магнита и с магнитом в поршне, с односторонним или проходным штоком. Демпфирование может отсутствовать, действовать со стороны передней или задней крышки либо с обеих сторон. Интенсивность демпфирования регулируется винтами в крышках.
| Диаметры поршня | 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400 мм |
| Рабочее давление | 1–10 бар |
| Рабочая температура |
С уплотнениями NBR: −25…+80 °C С уплотнениями VITON: −25…+140 °C |
| Рабочая среда | Очищенный сжатый воздух с распыленным маслом или без него |
| Максимальная скорость поршня | 1000 мм/с |
Магнитные пневмоцилиндры предусмотрены для диаметров 32–200 мм. У моделей с магнитом и диаметрами 32–125 мм длина корпуса отличается от стандартного исполнения, поэтому при замене необходимо проверять монтажные размеры.
Материалы и крепления пневматических цилиндров CNOMO
Шток стандартного цилиндра изготовлен из стали C40 с хромированным покрытием. По запросу доступен шток из полированной нержавеющей стали. Крышки выполнены из литого алюминия, направляющая втулка штока из самосмазывающейся спеченной бронзы.
В стандартной версии применяется гильза из окрашенной стали, в магнитной версии из анодированного алюминия. Дополнительные варианты материала гильзы предусмотрены в коде заказа. Уплотнения NBR входят в стандартную комплектацию, VITON доступны по запросу.
Для монтажа предусмотрены фланцы, лапы, скобы и качающиеся опоры. Для соединения штока с механизмом доступны вилки и шаровые наконечники. Размеры креплений и их применимость зависят от диаметра цилиндра.
Код заказа пневмоцилиндра CNOMO
Код включает обозначение серии, диаметр поршня, наличие магнита, вариант демпфирования, материал и конструкцию штока, материал гильзы, ход и дополнительные опции.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | / | 8 |
| DC | 000 | B | 3 | Z | N | 0000 | O |
В схеме «000» обозначает место для диаметра поршня, «0000» для хода в миллиметрах, «O» после косой черты для дополнительных опций. Если опции не требуются, соответствующее поле пропускают.
| 1 | Серия | DC = пневматический цилиндр CNOMO |
| 2 | Диаметр поршня | 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400 мм |
| 3 | Тип цилиндра |
B = стандартное исполнение без магнита M = исполнение с магнитом |
| 4 | Демпфирование |
0 = без демпфирования 1 = со стороны передней крышки 2 = со стороны задней крышки 3 = с обеих сторон |
| 5 | Шток |
Z = односторонний шток из хромированной стали C40 S = проходной шток из хромированной стали C40 X = односторонний шток из полированной нержавеющей стали Y = проходной шток из полированной нержавеющей стали |
| 6 | Гильза |
N = сталь A = анодированный алюминий C = сталь с хромированным покрытием O = латунь |
| 7 | Ход поршня | Указывается в миллиметрах |
| 8 | Опции |
V = уплотнения VITON Z = специальное исполнение по запросу |
