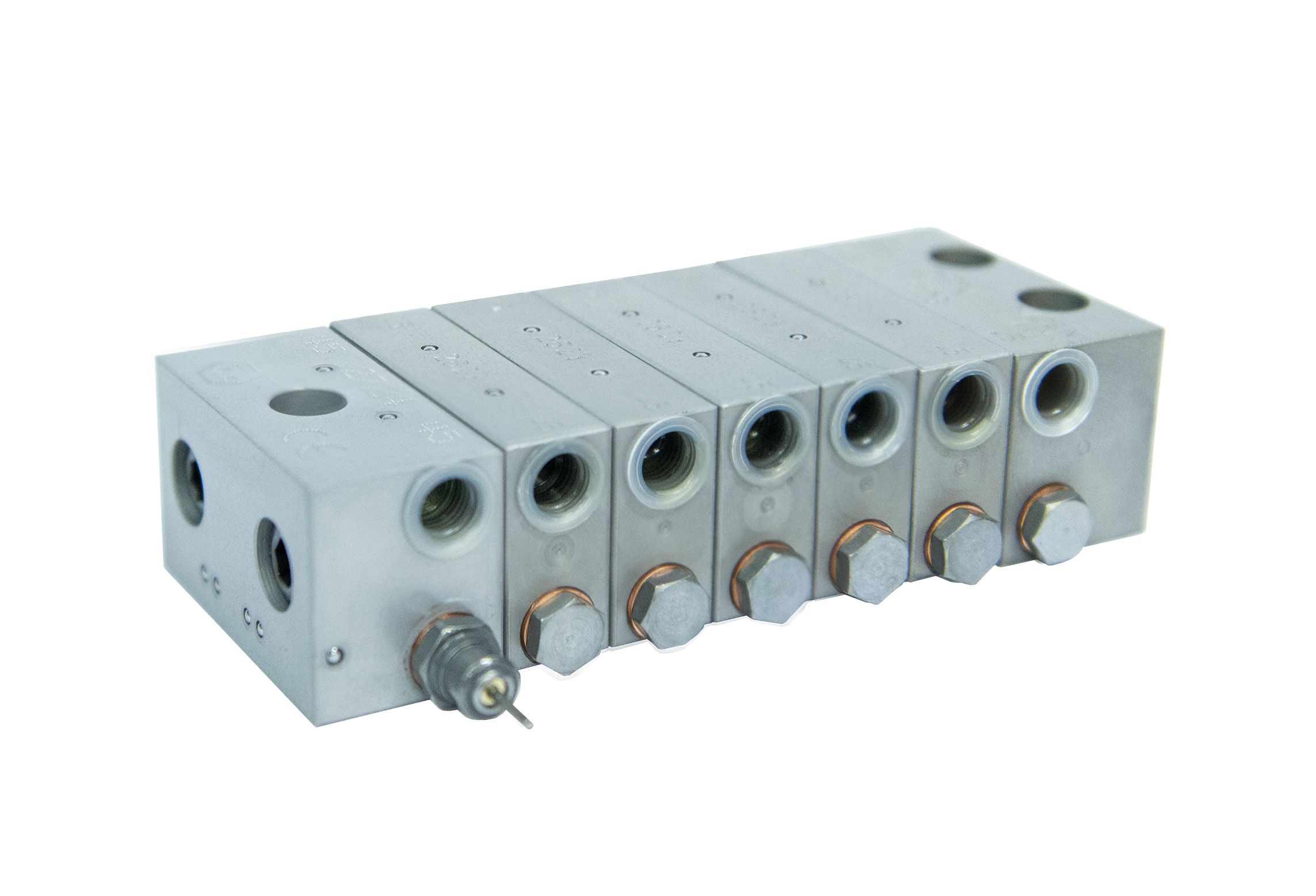

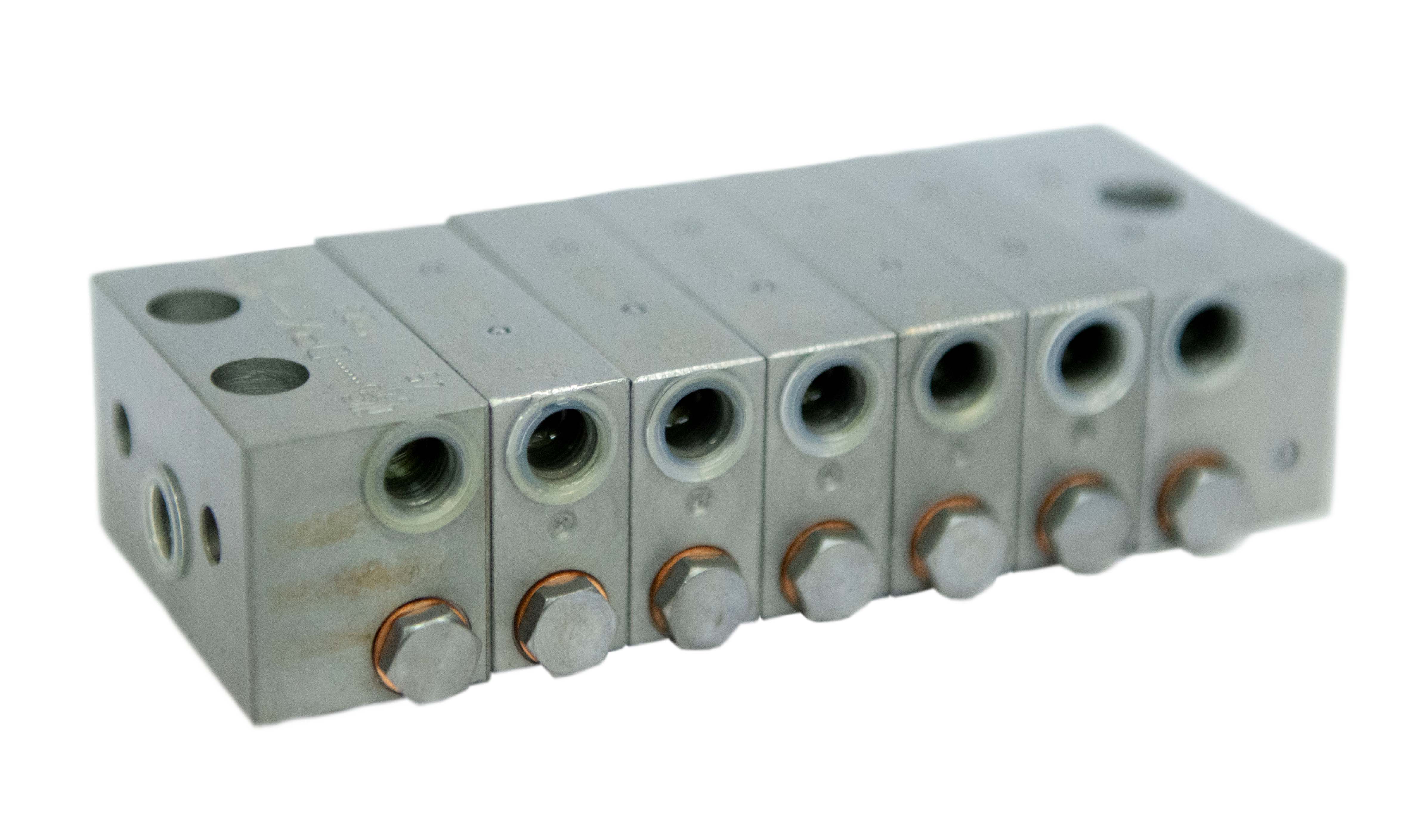

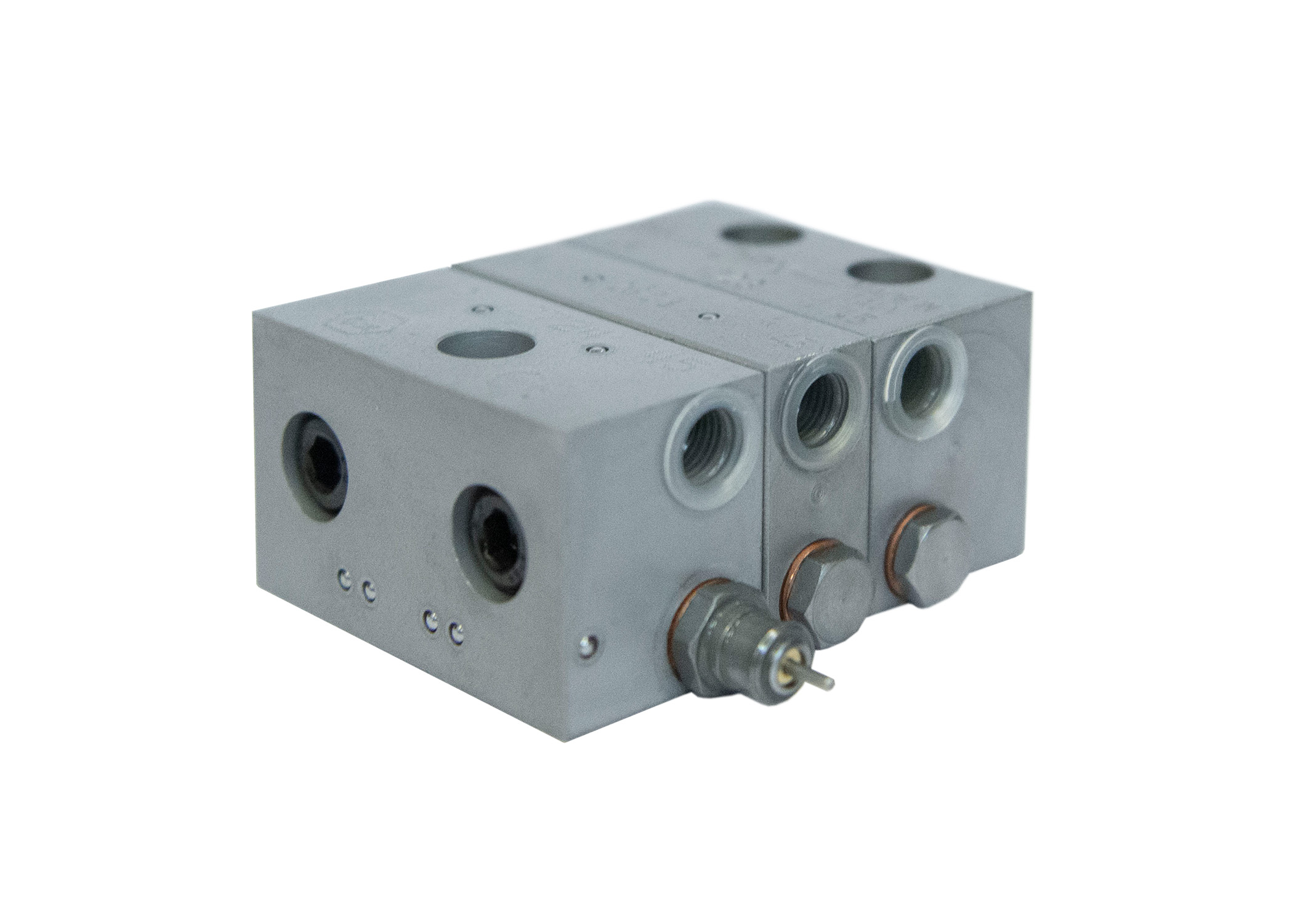

DPX - Блоки питателей последовательного действия серии

Характеристики
Артикул
DPX
Объем дозы
25 - 45 - 75 - 105 мм³/цикл
Рабочее давление
от 15 (мин.давление) до 300 бар
Количество секций
от 3 до 12 шт
Диапазон температур
от -20° до + 100° С
Корпус питателя
оцинкованная сталь
Макс. количество циклов в минуту
300
Контрольные приборы
визуальная и электрическая индикация (опция)
Входное отверстие
G 1/8''
Выходные отверстия
M 10х1 под фитинги для трубок с наружным диаметром 4 мм, 6 мм
Тип смазочного материала
Минеральное масло от 15 сСт и выше пластичная смазка с классом до NLGI 2 (коэффициент пенетрации не менее 265)
Гарантия
2 года


Подробное описание

Питатели DPX итальянского производства I.L.C. S.r.l. применяются для дозирования смазочного материала благодаря последовательным перемещениям поршней. Каждый поршень управляет последующим в последовательности, определенной направлением подачи смазочного материала. Эта система подходит для дозированной подачи масел и пластичных смазок к одной или нескольким точкам смазки (подшипники, цапфы и пр.).

Каждый поршень находится в связке с предыдущим и последующим, поэтому при возникновении неисправности одного поршня происходит остановка всей последовательности системы. Такие ситуации могут возникать при попадании в систему загрязнений или в случае закупоривания одного из выходов питателя. Для контроля процесса дозировки достаточно установить один визуальный индикатор или электрический датчик.

При нескольких каскадах блоков питателей подача насоса разделяется между каскадами. Главный блок питателей («мастер») может распределять смазочный материал к одному или более блокам питателей первого каскада. В свою очередь, блок питателей первого каскада может распределять смазочный материал к блокам питателей второго каскада. Рекомендуется использовать не более 2-х каскадов по причине сжимаемости и аэрации. Увеличении количества каскадов может привести к недостаточной подаче, особенно при использовании пластичных смазок или при низких скоростях потока.

Система последовательного действия обеспечивает распределение и дозирование смазки золотниками, которые управляются друг другом во взаимосвязанной последовательности. Золотники расположены последовательно в ряд и поэтому несрабатывание одного из них вызывает остановку работы всей системы.

Остановка системы случается также во время засорения выходных отверстий или когда неиспользуемое выходное отверстие заглушено. Применение только одного питателя, оснащённого средствами контроля, достаточно для эффективного контроля распределения смазки. Подача насоса определяется как сумма расходов от всех питателей, что более точно по сравнению с циркуляционной системой, работающей в течение определённого промежутка времени. Через питатель, называемый главным питателем (мастером), можно снабжать смазкой другие питатели с помощью объединения их в блок. Теоретически это можно продолжать бесконечно. Однако, из-за потерь давления и наличия газа в смазке, не целесообразно применять более 2-х каскадов после главного питателя, так как возможна неравномерная работа особенно при использовании пластичной смазки или при минимальных скоростях потока.



Блоки питателей серии DPX состоят из секций питателей, они распределяют смазочный материал в точки смазки. Блок питателей может быть легко расширен за счёт того, что он состоит из модулей.

Коды для заказа:

Доза
(мм3/цикл)
Входная секция Промежуточная секция Конечная секция Конечная секция
с визуальным индикатором
25 2.A.025.D.1N 2.B.025.D.1N 2.C.025.D.1N -
45 2.A.045.D.1N
2.B.045.D.1N
2.C.045.D.1N
2.C.045.D.2V
75 2.A.075.D.1N
2.B.075.D.1N
2.C.075.D.1N
2.C.075.D.2V
105 2.A.0105.D.1N
2.B.105.D.1N
2.C.105.D.1N
2.C.105.D.2V

Код для заказа блока питателей:

1 2 . 3 4
2. 1N 03 C025
1 Блок питателей последовательного действия
2 Тип блока 1N = без визуального индикатора
2V = с визуальным индикатором
3I = бесконтактный выключатель
4M = механическое реле
3 Количество секций 03 = 3 секции (6 выходов)
04 = 4 секции (8 выходов)
05 = 5 секций (10 выходов)
06 = 6 секций (12 выходов)
07 = 7 секций (14 выходов)
08 = 8 секций (16 выходов)
09 = 9 секций (18 выходов)
10 = 10 секций (20 выходов)
11 = 11 секций (22 выхода)
12 = 12 секций (24 выхода)
4 Доза каждой секции мм3/цикл) С025 = 25
С045 = 45
С075 = 75
С105 = 105
XXXX = номер специзделия при необходимости разных доз в секциях (ПО ЗАПРОСУ)

Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
