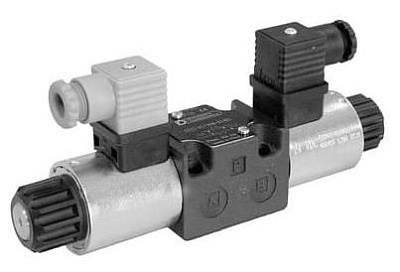

DSE3B - Распределитель гидравлический прямого действия с электронным пропорциональным управлением CETOP 03
Гидравлические распределители DSE3B предназначены для управления направлением и расходом рабочей жидкости в гидравлических системах с применением электронного пропорционального управления.
Серия DSE3B выполнена по схеме распределителей прямого действия с монтажной поверхностью ISO 4401-03 (CETOP 03). Перемещение золотника и расход через распределитель изменяются пропорционально току, подаваемому на электромагнит.
Принцип работы распределителей DSE3B
При изменении управляющего сигнала изменяется положение золотника распределителя, что позволяет плавно регулировать направление и расход рабочей жидкости.
Распределители DSE3B могут управляться непосредственно через блок питания с регулятором тока или через электронные блоки управления, позволяющие использовать дополнительные возможности настройки.
Особенности конструкции DSE3B
Основные особенности серии:
- прямое действие с электронным пропорциональным управлением;
- монтажная поверхность ISO 4401-03 (CETOP 03);
- рабочее давление в каналах P, A, B до 350 бар;
- давление в канале T до 160 бар;
- номинальный расход 8, 16 и 26 л/мин;
- исполнения с одним или двумя электромагнитами;
- варианты ручного дублирования управления.
Распределители серии DSE3B могут применяться в гидравлических системах, где требуется пропорциональное управление движением исполнительных механизмов и настройка параметров работы через электронный сигнал.
Варианты исполнения распределителей DSE3B
Конфигурация распределителя определяется сочетанием типа золотника, номинального расхода и расположения электромагнита.
| Параметр | Варианты исполнения |
| Тип золотника | A — открытые центры; C — закрытые центры |
| Номинальный расход | 8, 16, 26 л/мин |
| Расположение электромагнита | SA — один электромагнит со стороны A; SB — один электромагнит со стороны B |
Технические характеристики DSE3B
| Монтажная поверхность | ISO 4401-03 (CETOP 03) |
| Максимальное рабочее давление P-A-B | 350 бар |
| Максимальное давление в канале T | 160 бар |
| Номинальный расход | 8, 16, 26 л/мин |
| Температура рабочей жидкости | −20…+80 °C |
| Диапазон вязкости рабочей жидкости | 10–400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Класс чистоты рабочей жидкости | 18/16/13 по ISO 4406:1999 |
Электромагниты и управление DSE3B
Распределители DSE3B оснащаются пропорциональными электромагнитами с напряжением питания 12 или 24 В постоянного тока.
Для управления могут применяться электронные усилители, обеспечивающие формирование управляющего сигнала и настройку параметров работы распределителя.
Ручное дублирование распределителей DSE3B
Распределители DSE3B поставляются со стандартным ручным дублированием управления.
По запросу доступны дополнительные варианты ручного управления CM и CK:
- CM — ручное дублирование в резиновом колпачке;
- CK — ручное управление с рукояткой.
Монтаж распределителей DSE3B
Распределители DSE3B устанавливаются на монтажные поверхности ISO 4401-03 (CETOP 03). При монтаже необходимо обеспечить отсутствие воздуха в гидравлической системе и соответствие параметров монтажной поверхности требованиям производителя.
Клапан DSE3B является направляющим распределителем прямого действия с электронным пропорциональным управлением и монтажной поверхностью по ISO 4401 (CETOP RP 121H). Клапан предназначен для управления расходом и направлением потока жидкости гидравлических исполнительных механизмов. Перемещение золотника, а следовательно и расход через клапан прямо пропорциональны току, подаваемому на электромагнит. Клапаном можно управлять непосредственно через блок питания с регулятором тока или при помощи соответствующих электронных блоков управления для использования всех возможностей клапана.Код для заказа:
| 1 | - | 2 | 3 | 4 | / | 5 | 6 | - | 7 | 8 | / | 9 |
| DSE3B | С | 08 | SA | 10 | N | D12 | K1 | CS |
| 1 | Дросселирующий распределитель с пропорциональным управлением по стандарту CETOP 03 | ||
| 2 | Тип золотника |
С = закрытые центры A = открытые центры |
|
| 3 | Номинальный расход |
01 = 1 л/мин 04 = 4 л/мин 08 = 8 л/мин |
16 = 16 л/мин 26 = 26 л/мин |
| 4 | Расположение электромагнита |
Пропустить для конфигурации с двумя электромагнитами SA = 1 электромагнит на стороне отверстия A SB = 1 электромагнит на стороне отверстия B |
|
| 5 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 | |
| 6 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
|
| 7 | Напряжение питания катушек |
D12 = 12 В пост. тока D24 = 24 В пост. тока |
|
| 8 | Электрическое соединение катушки |
K1 = вилка электроразъема DIN 43650 (стандарт) K7 = вилка электроразъема по стандарту DEUTSCH DT06-2S |
|
| 9 | Ручное дублирование |
Пропустить для стандартного варианта CS = с металлической контрагайкой и винтом M4 CM = ручное дублирование CK1 = рукоятка ручного дублирования |
|
| 10 | Опция |
W7 = Цинково-никелевое покрытие Пропустить, если не требуется |
|
Скачать 2D и 3D модели товара «Распределитель гидравлический прямого действия с электронным пропорциональным управлением CETOP 03 DSE3B» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Пропорциональные гидрораспределители DSE3B применяются для управления направлением и расходом рабочей жидкости в гидравлических системах. Распределители прямого действия с электронным пропорциональным управлением обеспечивают плавное изменение параметров потока в зависимости от управляющего сигнала.
В каталоге ПНЕВМАКС представлены распределители DSE3B с монтажной поверхностью CETOP 03, рабочим давлением до 350 бар, расходом 8, 16 и 26 л/мин, различными исполнениями золотника и вариантами расположения электромагнитов. Технические характеристики и особенности выбора представлены во вкладке «Подробное описание».
Купить пропорциональный гидрораспределитель DSE3B
ПНЕВМАКС поставляет гидравлические распределители DSE3B с электронным пропорциональным управлением для промышленных гидравлических систем.
В ассортименте представлены распределители DSE3B с монтажной поверхностью CETOP 03 и различными вариантами исполнения:
- с расходом рабочей жидкости 8, 16 и 26 л/мин;
- с открытым и закрытым центром золотника;
- с одним или двумя пропорциональными электромагнитами;
- с питанием электромагнита 12 и 24 В постоянного тока;
- с вариантами ручного дублирования управления.
При подборе пропорционального гидрораспределителя DSE3B учитываются:
- требуемая характеристика распределения потока;
- номинальный расход гидравлического контура;
- рабочее давление системы;
- тип золотника и схема подключения;
- расположение электромагнита;
- параметры управляющего оборудования.
ПНЕВМАКС выполняет подбор гидрораспределителя DSE3B, электронных усилителей и монтажных элементов для интеграции в гидравлические системы промышленного оборудования.
