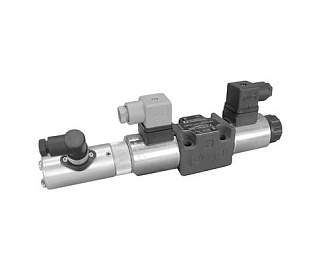

DSE3F - Распределитель гидравлический прямого действия с электронным управлением с обратной связью по положению золотника CETOP 03
Клапан DSE3F является дросселирующим распределителем прямого действия с электронным пропорциональным управлением с датчиком для обратной связи по положению золотника. Клапан предназначен для управления расходом и направлением потока жидкости гидравлических исполнительных механизмов. Перемещение золотника, а следовательно и расход через клапан прямо пропорциональны току, подаваемому на электромагнит.
Код для заказа:
| 1 | - | 2 | 3 | 4 | / | 5 | 6 | - | 7 | 8 |
| DSE3F | С | 12 | SA | 11 | N | E0 | K1 |
| 1 | Дросселирующий распределитель с электронным пропорциональным управлением по стандарту CETOP 03 | |
| 2 | Тип золотника |
С = закрытые центры A = открытые центры |
| 3 | Номинальный расход при ΔP = 10 бар |
08 = 8 л/мин 16 = 16 л/мин 26 = 26 л/мин |
| 4 | Расположение электромагнита |
Пропустить для конфигурации с двумя электромагнитами SA = 1 электромагнит на стороне отверстия A |
| 5 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 6 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 7 | Напряжение питания катушек | D12 = 12 В постоянного тока |
| 8 | Разъем | K1 = разъем для штекера по DIN 43650 (стандарт) |
Пример кода для заказа: DSE3F-C16/11N-D12K1 - пропорциональный распределитель с обратной связью, 16 л/мин
| С задним расположением присоединительных отверстий |
PMMD-AI3G
|
| С боковым расположением присоединительных отверстий |
PMMD-AL3G
|
| Размеры отверстий P, T, A, B |
3/8’’ BSP
|
Электронные блоки управления
| Код заказа | Напряжение | Тип |
| UEIK-21RSD (для клапана с двумя электромагнитами) | 12 В постоянного тока | Eurocard |
| UEIK-11RSD (для клапана с одним электромагнитом) | 12 В постоянного тока | Eurocard |
.png)
Скачать 2D и 3D модели товара «Распределитель гидравлический прямого действия с электронным пропорциональным управлением с обратной связью по положению золотника CETOP 03 DSE3F» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
