DSE3G - Распределитель гидравлический прямого действия с электронным управлением и интегрированным электронным блоком CETOP 03

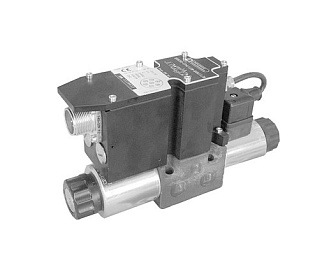

Клапан DSE3G представляет собой направляющий пропорциональный гидрораспределитель с обратной связью, встроенным электронным блоком и монтажной поверхностью в соответствии с ISO 4401 (CETOP RP121H). Данный клапан используется для контроля направления и скорости движения гидравлических механизмов. Преобразователь и цифровая карта позволяют точно контролировать позиционирование золотника, уменьшая гистерезис и время отклика, а также оптимизируя характеристики клапана. Клапан прост в установке. При помощи программного обеспечения можно изменять настройки клапана в ручном режиме. В случае нестандартных задач вы сможете изменить настройки клапана, используя специальный набор.
Код для заказа:| 1 | - | 2 | 3 | 4 | / | 5 | 6 | - | 7 | 8 | 9 |
| DSE3G | С | 08 | SA | 31 | N | E0 | K11 | В |
| 1 | Дросселирующий распределитель с электронным пропорциональным управлением по стандарту CETOP 03 | ||
| 2 | Тип золотника |
С = закрытые центры A = открытые центры CZ = нулевое перекрытие |
|
| 3 | Номинальный расход при ΔP = 10 бар |
04 = 4 л/мин 08 = 8 л/мин 16 = 16 л/мин |
26 = 26 л/мин 16/08 = 16 (Р→А) / 08 (В→Т) л/мин 26/13 = 26 (Р→А) / 13 (В→Т) л/мин |
| 4 | Расположение электромагнита |
Пропустить для конфигурации с двумя электромагнитами SA = 1 электромагнит на стороне отверстия A |
|
| 5 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39 | |
| 6 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
|
| 7 | Опорный сигнал |
E0 = напряжение 0...+10 В E1 = тока 4...20 мА |
|
| 8 | Разъем | K11 = 6 контактов + «земля» | |
| 9 | Функция контакта С |
А = внешний разрешающий В = внутренний разрешающий С = 0 В контроль |
|
Пример кода для заказа: DSE3G-C26/31N-E0K11B - гидрораспределитель пропорциональный с электронным блоком, CETOP 03, 16 л/мин, ±10 В, 350 бар, ручное дублирование
Монтажные плиты
| С задним расположением присоединительных отверстий |
PMMD-AI3G
|
| С боковым расположением присоединительных отверстий |
PMMD-AL3G
|
| Размеры отверстий P, T, A, B |
3/8’’ BSP
|
| Описание | Код заказа |
| Устройство для диагностики пропорциональных клапанов со встроенной электроникой серия 30 |
LINPC-USB/30
|
| Электроразъем 7 контактов, DIN 43563 - IP67. PG11 EX7S/L/10 |
3890000003
|
Скачать 2D и 3D модели товара «Распределитель гидравлический прямого действия с электронным пропорциональным управлением и интегрированным электронным блоком CETOP 03 DSE3G» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
