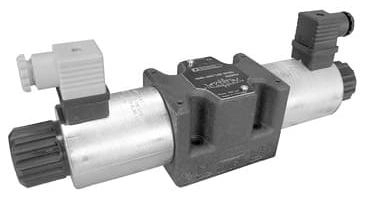

DSE5 - Распределитель гидравлический прямого действия с электронным пропорциональным управлением CETOP 05

DSE5 — направляющий гидрораспределитель прямого действия с электронным пропорциональным управлением. Он предназначен для регулирования направления и расхода рабочей жидкости, поступающей к гидравлическим исполнительным механизмам.

Перемещение золотника и расход через распределитель пропорциональны току, подаваемому на электромагнит. Управление может осуществляться от блока питания с регулятором тока или от электронного блока управления, подобранного в соответствии с напряжением и конфигурацией электромагнитов.

Технические характеристики распределителей DSE5

Распределители имеют стыковое исполнение и монтажную поверхность ISO 4401-05, соответствующую типоразмеру CETOP 05.

• Максимальное давление в линиях P, A и B — 320 бар.
• Максимальное давление в линии T в стандартном исполнении — 210 бар.
• Максимальное давление в линии T в исполнении с внешним дренажом Y — 320 бар.
• Максимальный расход серии — 90 л/мин.
• Номинальные исполнения — 30, 60 и 60/30 л/мин.
• Гистерезис — менее 6% максимального расхода.
• Воспроизводимость — менее ±1,5% максимального расхода.
• Температура окружающей среды — от −10 до +50 °C.
• Температура рабочей жидкости — от −20 до +80 °C.
• Допустимый диапазон вязкости — от 10 до 400 сСт.
• Рекомендуемая вязкость рабочей жидкости — 25 сСт.
• Требуемый класс чистоты рабочей жидкости — 18/16/13 по ISO 4406:1999.

Типы золотников и конфигурации электромагнитов DSE5

Конфигурация распределителя определяется типом золотника, номинальным расходом и количеством пропорциональных электромагнитов.

• C — золотник с закрытыми центрами;
• A — золотник с открытыми центрами.

Исполнения без обозначения SA или SB оснащаются двумя электромагнитами и центрирующими пружинами.

• SA — один электромагнит со стороны отверстия A и возвратная пружина;
• SB — один электромагнит со стороны отверстия B и возвратная пружина.

Такое обозначение однозначно определяет расположение электромагнита и конструкцию возврата золотника без дополнительной трактовки назначения конкретной гидравлической схемы.

Номинальный расход распределителей DSE5

Серия включает исполнения с номинальным расходом 30 и 60 л/мин. Для отдельных конфигураций предусмотрено асимметричное исполнение 60/30 л/мин.

В обозначении 60/30 первое значение соответствует номинальному расходу по направлению P–A, второе — по направлению B–T. Значения расхода указаны при перепаде давления 10 бар между линиями P и T.

Пропорциональные электромагниты и управление DSE5

Распределители комплектуются пропорциональными электромагнитами номинальным напряжением 12 или 24 В постоянного тока. Для катушки 12 В максимальный ток составляет 2,6 А, для катушки 24 В — 1,6 А.

Катушка закрепляется на арматурной трубке стопорной гайкой и может поворачиваться на 360°, что позволяет выбрать положение электрического разъема с учетом доступного пространства при монтаже.

• Продолжительность включения — 100%.
• Электрическое присоединение — разъем DIN 43650.
• Степень защиты — IP65.

Уплотнения и рабочие жидкости для DSE5

Материал уплотнений указывается в идентификационном коде распределителя:

• N — уплотнения NBR для гидравлических жидкостей на основе минерального масла;
• V — уплотнения FPM для специальных рабочих жидкостей.

Для стандартных исполнений применяются гидравлические жидкости типов HH, HL или HM по ISO 6743-4. При использовании жидкостей типа HFDR на основе фосфатных эфиров требуются уплотнения FPM.

Возможность применения жидкостей типов HFA, HFB и HFC должна быть предварительно согласована с техническими специалистами.

Внешний дренаж распределителя DSE5

DSE5 может поставляться в исполнении с внешним дренажом через отверстие Y. В этом варианте камера электромагнита соединена с отдельной дренажной линией и не подвергается воздействию давления в линии T.

Внешний дренаж позволяет увеличить допустимое давление в линии T с 210 до 320 бар. Исполнение обозначается дополнительным кодом Y и имеет монтажную поверхность ISO 4401-05-05-0-94.

Установка пропорционального распределителя DSE5

Распределитель допускается устанавливать в любом пространственном положении. Перед вводом гидросистемы в эксплуатацию необходимо удалить из нее воздух.

Распределитель устанавливается на плоскую монтажную поверхность и крепится четырьмя винтами M6×40. Требования к плоскостности и шероховатости поверхности должны соблюдаться, поскольку их нарушение может привести к утечке рабочей жидкости между корпусом распределителя и монтажной плитой.

Для герметизации монтажной поверхности применяются пять уплотнительных колец OR2050-90.

Электронные блоки управления для DSE5

Монтажные плиты для распределителей DSE5
