DSP1* - Направляющий гидрораспределитель с пилотным электромагнитным или гидравлическим (DSC1*) управлением

string(280) "DSP1* - направляющий гидрораспределитель с пилотным электромагнитным или гидравлическим (DSC1*) управлением купить: характеристики, цена с НДС | ООО ПНЕВМАКС"
Характеристики
Артикул
DSP10, DSP11, DSC10, DSC11
Диапазон температуры окружающей среды
-20...+50 °С
Максимальное рабочее давление
350 бар - в линиях P-A-B (стандартная версия)! 300 бар - в линии Т (версия с внешним дренажем)
Максимальный расход
1600 л/мин
Гарантия
2 года


int(0) string(1) "N"
Подробное описание

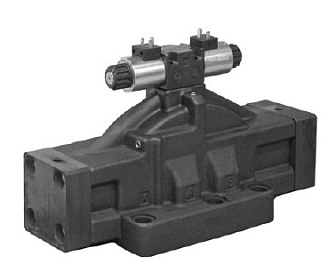

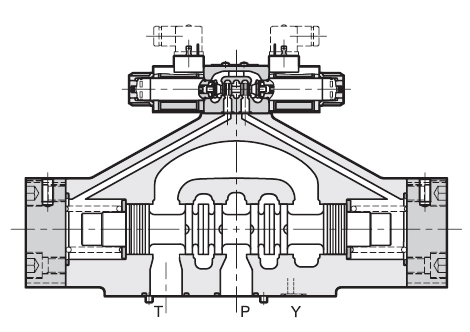

DSP1.jpgDSР10 и DSP11 представляют собой 4-линейные направляющие гидравлические распределители с пилотным электромагнитным управлением с монтажной поверхностью в соответствии со стандартами ISO 4401-10. Распределители DS*11 имеют порты Ø 48.

DSC10 и DSC11 - версии с гидравлическим управлением

Гидрораспределители могут поставляться с различными типами золотников и с несколькими вариантами пилотного управления.

Клапаны DSP* поставляются с внутренним или внешним пилотным управлением и с внутренним или внешним дренажем. Доступна версия с внутренним пилотным управлением и фиксированной настройкой редукционного клапана

Технические характеристики



DS*10

DS*11

Максимальное рабочее давление
- в линии P-A-B (стандартная версия)
- в линии T (внешний дренаж)
- в линии T (внутренний дренаж)
бар 350
300
210 (DC)/160 (AC)
350
300
210 (DC)/160 (AC)
Максимальный расход от отверстия P до A-B-T
л/мин 1100 1600
Рабочий диапазон температур окружающей среды °С -20/+50
Диапазон температур жидкости °С -20/+80
Диапазон вязкости жидкости сСт 10÷400
Допустимая степень загрязнения жидкости класс 20/18/15 по ISO 4406:1999
Рекомендуемая вязкость сСт 25
Масса: DSP
             DSC
кг 40,8
39,5
38
36,7

Код для заказа распределителя с электромагнитным управлением:

 1  2  -    3  /    4  5  -    6  7  /    8  /    9  10  /    12
 DSP  10  S1  21  N  I  E  C  D24  K1  CМ
 1 Направляющий гидрораспределитель с пилотным электронным управлением
 2 Типоразмер 10 = ISO  4401-10
11 = ISO 4401-10 с портами увеличенного размера
 3 Тип золотника S*, SA*, SB*, TA, TB, RK*
 4 Номер серии 21 = для DSP10
12 = для DSP11 (габаритные размеры не изменяются в пределах одного десятка серии)
 5 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
 6 Пилотное управление E = внешнее
I = внутреннее (НЕДОСТУПНО ДЛЯ ЗОЛОТНИКОВ S2-S4-TA02-TB02-RK02-S*2-S*4)
Z = внутреннее управление с настройкой редукционного клапана 30 бар
 7 Дренаж E = внешний дренаж
I = внутренний дренаж
 8 Опции золотника Пропустить, если не требуется
C = ограничитель хода главного золотника
D = контроль скорости перемещения главного золотинка
P15 = монтажная плита с жиклером Ø1,5 в линии Р
 9 Источник питания Постоянный ток:
D12 = 12 В
D24 = 24 В
D48 = 48 В
D110 = 110 В
D220 = 220 B
D00 = клапан без катушек

Переменный ток:
A24 = 24 В - 50 Гц
А48 = 48 В - 50 Гц
A110 = 110 В - 50 Гц/240 В - 60 Гц
A230 = 230 В - 50 Гц/240 В - 60 Гц
A00 = Клапан без катушек
F110 = 110B-60 Гц
F220 = 220B-60 Гц

10 Электрическое подключение  катушки K1 = вилка электроразъема тип EN 175301-803 (ранее DIN 43650)
11 Ручное дублирование Пропустить для ручного управления, интегрированного в арматурную трубку (стандарт)
CM = защитный резиновый колпачок ручного дублирования

Пример кода для заказа: DSP10-S1/21N-IE/C/D/D24K1/CM - Гидрораспределитель с пилотным управлением DSP10, 1100 л/мин, 350 бар, Элм.-Элм. = 24 В, ограничитель хода и контроль скорости перемещения главного золотника, ручное дублирование, внешний дренаж.

Код для заказа распределителя с гидравлическим управлением:

 1  2  -    3  /    4  5  -    6  7
 DSC
            E E

 1 Направляющий гидрораспределитель с пилотным гидравлическим управлением
 2 Типоразмер 10 = ISO  4401-10
11 = ISO 4401-10 с портами увеличенного размера
 3 Тип золотника S*, SA*, SB*, TA, TB,
 4 Номер серии 11 = для DSC10
12 = для DSC11 (габаритные размеры остаются неизменными с 10 до 19)
 5 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
 6 Пилотное управление E = внешнее
 7 Дренаж E = внешний дренаж

Скачать 2D и 3D модели товара «Распределитель гидравлический с пилотным электромагнитным или гидравлическим управлением - ISO 4401-10 (CETOP 10) DSP10» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
