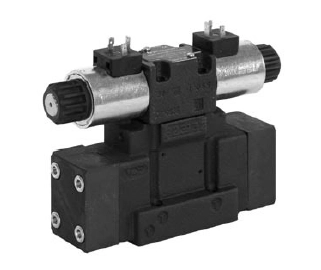

DSP5 (DSC5) - направляющий гидрораспределитель с пилотным электромагнитным или гидравлическим управлением

Характеристики
Рабочее давление
до 420 бар
Максимальный расход
до 150 л/мин
Диапазон вязкости жидкости
10÷40 сСт
Диапазон температур рабочей жидкости
-20/+80 ºС
Гарантия
2 года


int(0) string(1) "N"
Подробное описание

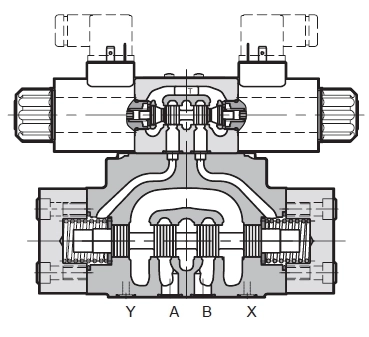

  • DSP5 и DSP5R  - 4-линейные направляющие гидрораспределители с пилотным электромагнитным управлением с монтажной поверхностью вDSP5 схема.jpg соответствии со стандартами ISO 4401-05
  • DSC5 - версия гидрораспределителя с гидравлическим управлением.
  • Распределители могут поставляться с различными типами золотников и вариантами пилотного управления
  • Для обеспечения устойчивости к соляному туману (до 600 часов) возможна цинк-никелевая обработка поверхности
  • К заказу доступна версия для высоких давлений

Код для заказа распределителя с электромагнитным управлением

1

2 3  - 4  /   5  6  -  7 8  /  9  / 10 11 / 12 13
 DSP        10
 1 DSP направляющий распределитель с пилотным электромагнитным управлением
 2 Типоразмер 5 = CETOP P05
5R = 4401-05-05-0-05
 3 Опция Пропустить для стандартной версии
H = версия для высокого давления Pмакс = 420 бар
 4 Тип золотника S*, SA*, SB*, RK, TA, TB  = см. параграф 2 подробного каталога
 5 Номер серии 10 = габаритные и монтажные размеры остаются неизменными с 10 до 19
 6 Уплотнения N = NBR для минеральных масел (стандарт)
V = FPM для специальных жидкостей
 7 Пилотное управление E = Внешнее
I = Внутреннее (недоступно для золотников S2-S4-S7-S8-TA02-TB02-RK02-S*2-S*4)
Z = внутреннее пилотное управление с фиксированной настройкой редукционного клапана 30 бар
 8 Дренаж I = внутренний
E = внешний
 9 Опции золотника C = ограничитель хода главного золотника
D = контроль скорости перемещения главного золотника
P08 = монтажная плита с жиклером Ø 0,8 в отверстии P, размещенная под электромагнитным клапаном
S2 = распределительный клапан поставляется с управляющим (пилотным) электромагнитным клапаном в конфигурации S2 (доступно только для пилотного управления E)

Доступны варианты комбинаций:
C-D = контроль хода и скорости переключения основного золотника
C-P08 = ограничитель хода основного золотника и монтажная плита с жиклером
 10 Источник питания Постоянный ток
D12  = 12 В
D24 = 24 В
D48 = 48 В
D110 = 110 В
D220 = 220 В
D00 = клапан без катушек (см. примечание 1)

Переменный ток
A24 = 24 В-50 Гц
A48 = 48 В - 50 Гц
A110 = 110 В - 50 Гц/240 В - 60 Гц
A230 = 230 В - 50 Гц/240 В - 60 Гц
A00 = клапан без катушек (см. примечание 1)
F110 = 110 В - 60 Гц
F220 = 220 В - 60 Гц
 11 Электрическое подключение катушки K1 = вилка для разъема типа EN 175301-803 (ранее DIN 43650). Стандарт
K2 = вилка для разъема типа AMP JUNIOR (доступно только для катушек D12 и D24)
K7 = вилка DEUTSCH DT04-2P для штекерного разъема типа DEUTSCH DT06-2S (доступно только для катушек D12 и D24)
 12 Ручное дублирование Пропустить для дублирования, встроенного в арматурную трубку (стандарт)
CM = ручное дублирование с защитным резиновым колпачком
 13 Опция W7 = цинк-никелевая обработка поверхности (см. примечание 2). Недоступно для катушек переменного тока.
Пропустить, если не требуется

Примечание:
1. Стопорные кольца катушек и соответствующие уплотнительные кольца поставляются вместе с клапанами
2. Стандартный клапан поставляется с обработкой поверхности черным фосфатированием.
Цинк-никелевая обработка корпуса клапана (как основного, так и пилотного) позволяет обеспечить устойчивость к соляному туману до 240 часов.  Информацию об устойчивости к соляному туману до 600 часов смотри в параграфе 19 подробного каталога.

Код для заказа гидрораспределителя с гидравлическим управлением

 1  2  3  -    4  /    5  6  -    7  8  9  10
DSC        10    E  E

1 DSC Направляющий распределитель с гидравлическим управлением
2 Типоразмер 5 = CETOP P05
5R = 4401-05-05-0-05
3 Опция Пропустить для стандартной версии
H = версия для высокого давления P макс. = 420 бар
4 Тип золотника S*, SA*, SB*, TA, TB (см. подробный каталог)
Номер серии Габаритные и монтажные размеры остаются неизменными с 10 по 19
6 Уплотнения N = NBR для минеральных масел (стандарт)
V = FPM для специальных жидкостей
7 Пилотное управление E = Внешнее пилотное управление
8 Дренаж E = Внешний дренаж
9 Опция золотника Пропустить, если не требуется
/C = ограничитель хода главного золотинка
10 Опция /W7  = цинк-никелевая обработка поверхности
Пропустить, если не потребуется


Рабочие характеристики

Давление, бар DSP5  DSP5H DSC5 DSC5H
Макс. давление в линиях P,A,B 350 420 350 420
Максимальное давление в канале T с внешним дренажем 250 350 250 350
Максимальное давление в канале T с внутренним дренажем 210 (DC)
160 (AC)
210 (DC)
160 (AC)
- -
Максимальное давление в канале Y с внешним дренажем 210 (DC)      160 (AC) - -
Минимальное давление управления

5 ÷ 12 (см. примечание 1)

Максимальное давление управления ((см. примечание 2) 210 350 210 420

Примечания:
1. Минимальное давление управления может быть нижним значением диапазона при низких скоростях потока, но при более высоких скоростях потока требуется более высокое значение
2. Если рабочее давление превышает номинальные пределы, обеспечьте внешнюю пилотную линию с Pмакс. в пределах номинальных значений и приобретите клапан с питанием пилотного клапана типа E

Для клапанов DSP5 и DSP5H, у которых невозможно внешнее пилотное управление, необходимо выбрать пилотное управление тип Z (см. параграф 9 подробного каталога).
