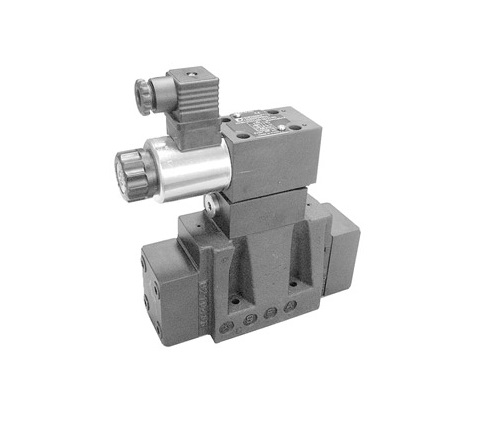

DZCE - Клапан балансировочный с пилотным пропорциональным электронным управлением CETOP P05/R05/07/08
Пропорциональные балансировочные клапаны DZCE применяются для регулирования давления в гидравлических системах, где требуется управление нагрузкой и поддержание заданного давления при изменении расхода.
ПНЕВМАКС выполняет подбор и поставку клапанов DZCE с пилотным пропорциональным электронным управлением для промышленных гидросистем.
Клапаны серии DZCE представляют собой пропорциональные редукционные клапаны с монтажными поверхностями, соответствующими стандартам ISO 4401. Конструкция клапана позволяет снижать давление из линии P в линию A и возвращать поток из линии A в сливной канал T при превышении заданного давления.
Клапаны применяются в системах гидравлического противовеса и балансировки нагрузки. Давление регулируется плавно пропорционально току, подаваемому на электромагнит.
Принцип работы балансировочного клапана DZCE
Клапан DZCE управляет давлением в рабочей линии гидравлического контура.
При превышении установленного давления в линии A клапан обеспечивает возврат потока в сливной канал T, поддерживая заданное значение давления.
Регулирование выполняется пропорционально управляющему току электромагнита. Управление клапаном может осуществляться напрямую через блок электропитания с регулятором тока или с помощью электронных блоков управления.
Такая схема применяется в гидравлических системах, где необходимо контролировать нагрузку исполнительного механизма и обеспечивать стабильность его положения.
Особенности клапанов DZCE
Основные особенности серии:
- пропорциональное электронное управление;
- функция балансировки нагрузки;
- поддержание давления при изменении расхода через клапан;
- возможность внутреннего или внешнего пилотного управления;
- возможность внутреннего или внешнего дренажа;
- монтажные поверхности CETOP P05, ISO 4401-05, ISO 4401-07 и ISO 4401-08;
- максимальный расход до 500 л/мин;
- максимальное рабочее давление до 350 бар.
Исполнения клапанов DZCE
Серия DZCE выпускается в нескольких типоразмерах:
| Исполнение | Монтажная поверхность | Максимальный расход |
| DZCE5 | CETOP P05 | 150 л/мин |
| DZCE5R | ISO 4401-05 | 150 л/мин |
| DZCE7 | ISO 4401-07 | 300 л/мин |
| DZCE8 | ISO 4401-08 | 500 л/мин |
Технические характеристики DZCE
| Максимальное рабочее давление | 350 бар |
| Максимальный расход | до 500 л/мин |
| Гистерезис | менее 6% |
| Воспроизводимость | менее ±2% |
| Температура окружающей среды | −20…+60 °C |
| Температура рабочей жидкости | −20…+80 °C |
| Диапазон вязкости жидкости | 10–400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Класс чистоты жидкости | 18/16/13 по ISO 4406:1999 |
Диапазоны регулирования давления DZCE
Клапаны DZCE выпускаются с несколькими диапазонами настройки давления:
| Исполнение | Диапазон регулирования |
| DZCE*-070 | 1–70 бар |
| DZCE*-140 | 1–140 бар |
| DZCE*-210 | 1,2–210 бар |
| DZCE*-320 | 1,8–320 бар |
Пилотное управление и дренаж клапанов DZCE
Клапаны DZCE могут поставляться с различными вариантами пилотного управления и дренажа:
| Исполнение | Пилотное управление | Дренаж |
| IE | Внутреннее | Внешний |
| II | Внутреннее | Внутренний |
| EE | Внешнее | Внешний |
| EI | Внешнее | Внутренний |
Исполнение с внешним дренажом применяется при необходимости работы с повышенным противодавлением на выходе.
Варианты пилотного управления и дренажа клапанов DZCE
Клапаны DZCE могут поставляться с внутренним или внешним пилотным управлением, а также с внутренним или внешним дренажом.
Исполнение с внешним дренажом применяется при работе с повышенным противодавлением на выходе.
Электронные блоки управления для клапанов DZCE
| Код заказа | Назначение |
| EDC-112 | Для электромагнита 24 В пост. тока, штекерное исполнение |
| EDC-142 | Для электромагнита 12 В пост. тока, штекерное исполнение |
| EDM-M112 | Для электромагнита 24 В пост. тока, монтаж на DIN-рейку |
| EDM-M142 | Для электромагнита 12 В пост. тока, монтаж на DIN-рейку |
Монтажные плиты для клапанов DZCE
| Типоразмер клапана | Модель с задними портами | Модель с портами сбоку | Резьба портов P-T-A-B / X-Y |
| DZCE5 | PME4-AI5G | PME4-AL5G | 3/4” BSPP / 1/4” BSPP |
| DZCE7 | PME07-AI6G | PME07-AL6G | 1½” BSPP / 1/4” BSPP |
| DZCE8 | — | PME5-AL8G | 1” BSPP / 1/4” BSPP |
Купить пропорциональный балансировочный клапан DZCE
ПНЕВМАКС поставляет пропорциональные балансировочные клапаны DZCE для промышленных гидравлических систем.
При подборе клапана учитываются:
- требуемое давление регулирования;
- расход гидравлического контура;
- типоразмер монтажной поверхности;
- вариант пилотного управления и дренажа;
- требования к подключению системы управления.
Инженеры ПНЕВМАКС выполняют подбор клапана DZCE, электронного блока управления и монтажной плиты для установки в составе гидравлического оборудования.
Код для заказа:
| 1 | 2 | - | 3 | - | 4 | 5 | - | 6 | 7 | - | 8 | 9 |
| DZCE | 5 | 070 | 11 | N | I | I | D12 | K1 |
| 1 | Балансировочный клапан с пропорциональным электронным управлением | |
| 2 | Типоразмер |
5 = CETOP P05 (Максимальный расход = 150 л/мин) 5R = CETOP R05 (Максимальный расход = 150 л/мин) 7 = CETOP 07 (Максимальный расход = 300 л/мин) 8 = CETOP 08 (Максимальный расход = 500 л/мин) |
| 3 | Диапазон регулировки давления |
070 = до 70 бар 140 = до 140 бар 210 = до 210 бар 300 = до 300 бар |
| 4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 5 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 6 | Управление |
I = внутреннее E = внешнее |
| 7 | Дренаж |
I = внутренний E = внешний |
| 8 | Напряжение питания катушки |
D12 = 12 В пост. тока D24 = 24 В пост. тока |
| 9 | Электрическое присоединение катушки | K1 = вилка электроразъема DIN 43650 (стандарт) |
