GHP - шестеренные насосы с внешним зацеплением
Серия GHP включает шестеренные гидравлические насосы с внешним зацеплением и фиксированным рабочим объемом, предназначенные для работы в гидросистемах с повышенными требованиями к давлению и производительности. Насосы используются в промышленном оборудовании, мобильной технике, гидростанциях и других системах гидропривода, где требуется надежная работа под высокой нагрузкой.
Линейка охватывает три типоразмера с рабочим объемом от 1,4 до 87 см³/об и рассчитана на длительную работу при давлениях до 280 бар. Допустимое пиковое давление достигает 310 бар.
Серия GHP разработана для гидросистем, в которых требуется сочетание высокой производительности и способности работать при значительных давлениях. Такие насосы применяются в прессовом оборудовании, металлообрабатывающих станках, испытательных стендах, гидростанциях и мобильной технике.
В отличие от насосов, рассчитанных преимущественно на средние нагрузки, серия GHP ориентирована на эксплуатацию в тяжелых режимах работы, где к компонентам гидросистемы предъявляются повышенные требования по прочности и ресурсу.
Конструкция для работы под высокой нагрузкой

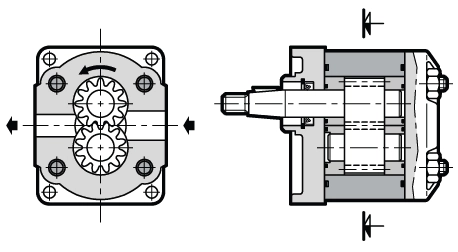

Насосы GHP оснащаются системой компенсации осевого зазора, которая снижает внутренние перетечки рабочей жидкости и позволяет поддерживать стабильные характеристики даже при высоких давлениях. Дополнительно применяется система балансировки нагрузок на направляющих втулках, уменьшающая износ рабочих элементов и способствующая увеличению срока службы оборудования. Такое конструктивное решение позволяет сочетать высокую производительность, надежность и продолжительный ресурс эксплуатации.
Серия включает насосы трех типоразмеров с различными рабочими объемами и диапазонами производительности. Благодаря этому один модельный ряд позволяет решать задачи как компактных гидравлических установок, так и производительных промышленных гидросистем. Подбор конкретной модели выполняется исходя из требуемого расхода рабочей жидкости, рабочего давления и режима эксплуатации оборудования.
Конструкция серии предусматривает возможность объединения нескольких насосных секций в единый многосекционный агрегат. Такое решение используется при необходимости организации нескольких независимых гидравлических контуров с различными параметрами расхода и давления.
Многосекционные насосы востребованы в мобильной технике, специальных гидростанциях и оборудовании со сложной гидравлической схемой.
Требования к рабочей жидкости
Для насосов серии GHP рекомендуется использовать гидравлические жидкости на основе минеральных масел, соответствующие требованиям DIN 51525 и другим промышленным стандартам. Оптимальная рабочая вязкость составляет от 10 до 100 сСт. Для холодного пуска допускается более высокая вязкость рабочей жидкости.
Для увеличения срока службы оборудования рекомендуется поддерживать класс чистоты рабочей жидкости не хуже ISO 4406 18/16/13 и использовать соответствующую систему фильтрации.
Особенности монтажа и эксплуатации
Насосы могут устанавливаться в различных пространственных положениях. При монтаже необходимо исключить возникновение осевых и радиальных нагрузок на вал насоса и использовать муфты, компенсирующие возможные смещения между насосом и приводом.
Соблюдение рекомендаций по монтажу и фильтрации рабочей жидкости позволяет обеспечить расчетный ресурс оборудования и стабильную работу гидросистемы.
Подбор насосов серии GHP
При выборе гидравлического насоса серии GHP необходимо учитывать требуемый расход рабочей жидкости, рабочее давление, частоту вращения привода и особенности гидравлической схемы оборудования. Для сложных систем дополнительно оценивается возможность использования многосекционного исполнения и суммарные нагрузки на приводной вал.
Правильно подобранный насос обеспечивает стабильную работу гидропривода, высокую надежность оборудования и длительный срок эксплуатации даже в условиях интенсивной нагрузки.
Для корректного выбора и заказа шестерёнчатого гидронасоса GHP необходимо правильно сформировать идентификационный код с указанием конфигурации, производительности и других параметров модели.
|
1 |
2 |
3 |
- |
4 |
- |
5 |
| GHP |
А |
2 |
D |
25 |
| 1 | GHP | шестеренный насос с внешним зацеплением |
| 2 | Тип насоса |
пропустить для одиночного насоса А= передний P = задний |
| 3 | Типоразмер |
1 = 1,4 ...13,8 см3/об 2 = 4,5...35,2 см3/об 3 = 20...87 см3/об |
| 4 | Вращение | D = вращение по часовой стрелке |
| 5 | Номинальный размер | см. табл. Рабочие характеристики |
Пример кода для заказа
GHPA2-D-25 - Насос гидравлический шестеренный нерегулируемый, передняя секция, передний
квадратный фланец 36.5 мм, конический вал со шпонкой, 17.9 см3/об, максимальное давление 260 бар, уплотнения NBR (-10°С...+80°С), корпус из алюминия, фланец и крышка из чугуна.
Рабочие характеристики гидронасоса GHP
|
Типоразмер насоса |
Номинальный размер |
Производительность, |
Максимальный расход, |
Максимальное |
Пиковое давление |
Макс. частота вращения, |
Мин. частота вращения, |
| GHP 1 | 2 | 1,4 | 2,0 | 270 | 310 | 6 000 | 800 |
| 3 | 2,1 | 2,9 | |||||
| 4 | 2,8 | 3,9 | 5 000 | ||||
| 5 | 3,5 | 4,9 | |||||
| 6 | 4,1 | 5,9 | 4 000 | ||||
| 7 | 5,2 | 7,4 | 260 | 290 | |||
| 9 | 6,2 | 8,8 | 3 800 | ||||
| 11 | 7,6 | 10,8 | 230 | 260 | 3 200 | 600 | |
| 13 | 9,3 | 13,3 | 210 | 240 | 2 600 | ||
| 16 | 11,0 | 15,7 | 200 | 230 | 2 200 | ||
| 20 | 13,8 | 19,7 | 180 | 210 | 1 800 | ||
| GHP 2 | 6 | 4,5 | 6,4 | 280 | 310 | 4 000 | 800 |
| 9 | 6,4 | 9,1 | |||||
| 10 | 7,0 | 10,0 | |||||
| 12 | 8,3 | 11,8 | 3 500 | 600 | |||
| 13 | 9,6 | 13,7 | 3 000 | ||||
| 16 | 11,5 | 16,4 | 4 000 | ||||
| 20 | 14,1 | 20,1 | 260 | 290 | |||
| 22 | 16,0 | 22,8 | |||||
| 25 | 17,9 | 25,5 | 3 600 | 500 | |||
| 30 | 21,1 | 30,1 | 230 | 260 | 3 200 | ||
| 34 | 23,7 | 33,7 | 3 000 | ||||
| 37 | 25,5 | 36,4 | 210 | 240 | 2 800 | ||
| 40 | 28,2 | 40,1 | 200 | 230 | 2 500 | ||
| 50 | 35,2 | 50,2 | 160 | 190 | |||
| GHP 3 | 30 | 20 | 29 | 280 | 310 | 3 500 | 500 |
| 33 | 22 | 31 | |||||
| 40 | 26 | 37 | 3 000 | ||||
| 50 | 33 | 48 | 270 | 300 | |||
| 60 | 39 | 56 | 260 | 290 | |||
| 66 | 44 | 62 | 250 | 280 | 2 800 | 400 | |
| 80 | 52 | 74 | 230 | 260 | 2 400 | ||
| 94 | 61 | 87 | 210 | 240 | 2 800 | ||
| 110 | 71 | 101 | 200 | 230 | 2 500 | ||
| 120 | 78 | 112 | 180 | 210 | 2 300 | ||
| 130 | 87 | 124 | 160 | 190 | 2 000 |
