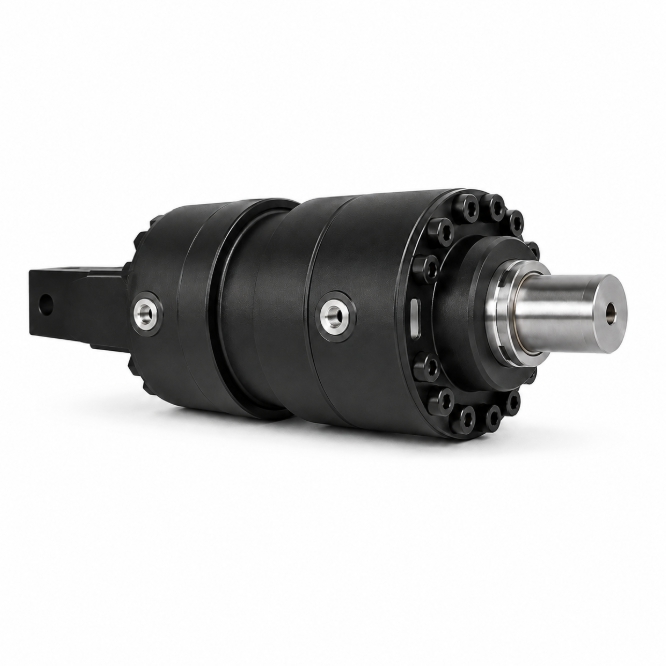

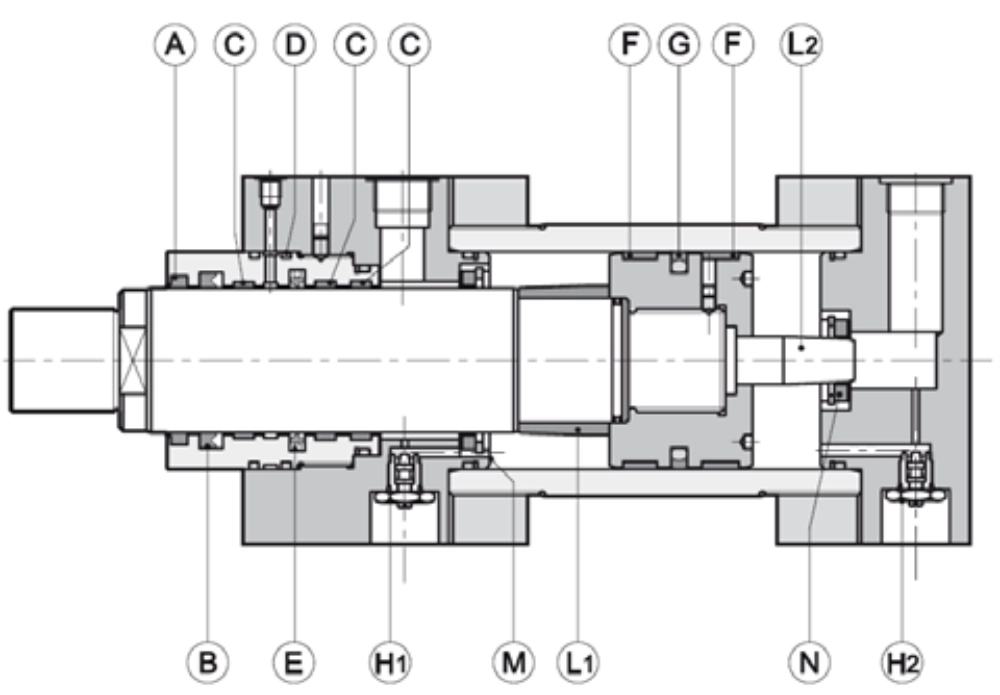

HC3 – Гидроцилиндры по стандарту ISO 6022

Характеристики
Артикул
HC3
Тип
Двустороннего действия
Стандарт
ISO 6022, DIN 24333
Номинальное давление
250 бар
Максимальное давление
320 бар
Диаметр гильзы
50–400 мм
Максимальный стандартный ход
6000 мм
Максимальная скорость, уплотнения K
0,5 м/с
Температура рабочей жидкости
–20 до +80 ºС
Гарантия
2 года


Гидроцилиндры HC3 ISO 6022 для тяжелых условий эксплуатации

Гидроцилиндры серии HC3 — гидравлические цилиндры двустороннего действия, выполненные в соответствии со стандартами ISO 6022 и DIN 24333. Серия рассчитана на работу при номинальном давлении 250 бар и предназначена для промышленных гидроприводов с высокими нагрузками и повышенными требованиями к прочности исполнительных механизмов.

Конструкция и применяемые материалы позволяют использовать гидроцилиндры HC3 в тяжелом промышленном оборудовании. Одним из основных направлений применения серии является металлургия: гидравлические цилиндры HC3 предназначены в том числе для оборудования черной металлургии и сталелитейного производства. Серия также может применяться в других гидроприводах, параметры которых соответствуют рабочим характеристикам цилиндра.

Технические характеристики гидроцилиндров HC3

Тип Гидроцилиндр двустороннего действия
Стандарты ISO 6022, DIN 24333
Номинальное рабочее давление 250 бар
Максимальное рабочее давление 320 бар
Диаметр гильзы 50–400 мм
Максимальный стандартный ход 6000 мм
Максимальная скорость со стандартными уплотнениями K 0,5 м/с
Температура рабочей жидкости в стандартном исполнении −20…+80 °C
Диапазон вязкости рабочей жидкости 10–400 сСт
Рекомендуемая вязкость 25 сСт
Класс чистоты рабочей жидкости 20/18/15 по ISO 4406:1999
Коэффициент безопасности относительно номинального давления > 4

Диаметры поршня и штока гидроцилиндров HC3

Серия HC3 охватывает диаметры гильзы 50, 63, 80, 100, 125, 140, 160, 180, 200, 250, 320 и 400 мм. Диаметры 140 и 180 мм являются дополнительными типоразмерами и не относятся к ряду ISO 6022.

Для каждого диаметра гильзы предусмотрено два варианта штока: стандартный и увеличенный. В каталоге им соответствуют отношения площади штока к площади поршня 1:2 и 1:1,65. При выборе диаметра штока необходимо учитывать рабочее усилие, ход цилиндра, схему крепления и устойчивость штока при сжимающей нагрузке.

Демпфирование гидроцилиндров HC3 при высоких динамических нагрузках

Для снижения динамических нагрузок гидроцилиндры HC3 могут оснащаться регулируемыми передними и задними демпферами. Демпфирование особенно важно при повышенной скорости движения, поскольку уменьшает скачки давления и осевую нагрузку, передаваемую от цилиндра на узлы оборудования.

В серии используется трехзонная конусно-цилиндрическая конструкция демпфера, обеспечивающая регулируемое торможение поршня в конце хода. Скорость торможения настраивается картриджными игольчатыми клапанами. Демпферы доступны для всех типоразмеров HC3 и могут устанавливаться с обеих сторон цилиндра.

Для гидроцилиндров с диаметром поршня более 160 мм по запросу может быть предусмотрено дополнительное присоединение для предохранительного клапана с ограничением давления 350 бар, предназначенного для ограничения гидроударов при торможении.

Монтажные исполнения гидравлических цилиндров HC3

Гидроцилиндры HC3 выпускаются в нескольких монтажных исполнениях, позволяющих использовать серию в различных компоновках промышленного оборудования:

  • передний фланец;
  • задний фланец;
  • проушина с износостойкой втулкой;
  • проушина со сферическим шарниром;
  • цапфы на промежуточной опоре;
  • крепление на лапах.

Для части вариантов крепления доступно исполнение с двусторонним штоком. Конкретный способ монтажа выбирается с учетом направления нагрузки, кинематики механизма и требуемой устойчивости гидроцилиндра.

Уплотнения гидроцилиндров HC3 для различных условий эксплуатации

Для серии HC3 предусмотрены несколько вариантов уплотнений, позволяющих адаптировать гидравлический цилиндр к рабочей жидкости, температуре и режиму эксплуатации:

  • K — стандартные уплотнения из NBR, полиуретана и ПТФЭ для минеральных масел;
  • M — уплотнения с низким трением из NBR и ПТФЭ для минеральных масел и водно-гликолевых растворов;
  • V — высокотемпературное исполнение из FKM (Viton) и ПТФЭ для высокотемпературных масел, жидкостей HFD-R и специальных рабочих жидкостей;
  • Z — шевронные уплотнения для тяжелых условий работы.

Наличие шевронного и высокотемпературного исполнения имеет практическое значение при подборе гидроцилиндров для металлургического оборудования, где условия эксплуатации могут предъявлять повышенные требования к температурной стойкости, рабочей жидкости и ресурсу уплотнительных элементов.

Присоединения и рабочий ход гидравлических цилиндров HC3

В стандартном исполнении подвод рабочей жидкости выполняется с цилиндрической резьбой BSP и проточкой под уплотнительное кольцо по ISO 1179. В зависимости от типоразмера по запросу доступны метрическая резьба, NPT, UNF-2B и фланцевые присоединения SAE.

Стандартный рабочий ход гидроцилиндров HC3 составляет до 6000 мм; по запросу возможно изготовление цилиндров с большим ходом. При ходе свыше 1000 мм каталог рекомендует применение усиливающих проставок рядом с поршнем для уменьшения нагрузки на направляющую втулку штока и предотвращения заедания.

Для длинноходовых цилиндров и гидроприводов с дифференциальной схемой подключения может быть предусмотрен внешний дренаж между уплотнениями штока. По запросу на крышках также устанавливаются сапуны для удаления воздуха из полостей цилиндра.

Датчики положения и контроль хода гидроцилиндров HC3

Для контроля конечных положений гидроцилиндры HC3 могут оснащаться бесконтактными индуктивными датчиками, установленными в крышках цилиндра. Датчики формируют электрический сигнал при достижении поршнем конечного положения; для корректной работы такого исполнения цилиндр должен быть оснащен демпферами.

Для задач непрерывного контроля положения доступны исполнения со встроенным магнитострикционным датчиком. Бесконтактный принцип измерения позволяет определять положение поршня без механического контакта между чувствительными элементами. В зависимости от исполнения датчика предусмотрены аналоговые сигналы, SSI, CAN-Bus и Profibus-DP.

Исполнение с линейным датчиком используется в гидроприводах, где требуется контроль положения и интеграция гидроцилиндра в систему автоматического управления оборудованием.

Подбор, заказ и поставка гидроцилиндров HC3

При подборе гидроцилиндра HC3 учитываются рабочее давление и требуемое усилие, диаметр поршня и штока, рабочий ход, способ крепления, скорость движения, тип рабочей жидкости, температурный режим, необходимость демпфирования, внешнего дренажа и контроля положения.

ПНЕВМАКС выполняет подбор и поставку гидроцилиндров HC3 для металлургического и другого промышленного оборудования. Чтобы купить или заказать гидравлический цилиндр HC3, необходимо определить основные рабочие параметры и требуемое исполнение. Цена гидроцилиндра HC3 зависит от типоразмера, хода, крепления, варианта уплотнений и дополнительных опций и предоставляется по запросу. Поставка осуществляется по России.

Код для заказа для гидроцилиндров двойного действия

1 2

-

3 / 4 5 / 6 7

-

8

-

9 10

-

11

-

12  -   13   14

 /

 15

/

 16    /   17
HC3 L 100 63 W 63 W 1500 K 1 0 E 1 1 2 500
10

Значение позиции Расшифровка кодировки
1 Гидроцилиндр
2 Способ монтажа A = передний фланец
B = задний фланец
D = проушина
F = проушина со сферическим шарниром
L = цапфы на промежуточной опоре
3 Диаметр гильзы От 50 до 400 мм
ПРИМЕЧАНИЕ: см. «Резьба на конце штока»
4 Диаметр штока От 32 до 280 мм
ПРИМЕЧАНИЕ: см. «Резьба на конце штока»
5 Резьба на штоке Пропустить для стандартной наружной резьбы
W = внутренняя
6 Двусторонний шток Пропустить, если не требуется (НЕ ДОПУСТИМО ДЛЯ СПОСОБА МОНТАЖА D, F)
От 32 до 280 мм ПРИМЕЧАНИЕ: см. «Резьба на конце штока»
7 Резьба на двустороннем штоке Пропустить, если не требуется
W = внутренняя
8 Ход гидроцилиндра Указать в мм, максимальный ход - 6000
9 Уплотнения K = стандартное (нитрил + полиуретан + бронза с ПТФЭ)
M = с низким трением (нитрил + бронза с ПТФЭ)
V = высокотемпературное (вайтон + бронза с ПТФЭ)
Z = шевронное для тяжелых условий работы (нитрил + полиуретан + нитрил с хлопковой тканью)
ПРИМЕЧАНИЕ: см. «Характеристики уплотнений»
10 Демпферы 0 = без демпферов
1 = передний
2 = задний
3 = передний и задний
11 Сапуны 0 = без сапунов
S = сапуны на передней и задней крышке
12 Дренаж 0 = без дренажа
E = внешний дренаж с присоединением на передней крышке
13 Расположение присоединения на передней крышке 1 = сверху
2 = справа
3 = снизу
4 = слева
14  Расположение присоединения на задней крышке 1 = сверху
2 = справа
3 = снизу
4 = слева
15 Число усиливающих проставок толщиной Пропустить, если не требуется
1 = 50 мм
16  Размер XV для крепления L Пропустить в случае других вариантов монтажа
Для крепления L - укажите размер XV в мм
17 Номер серии гидроцилиндра 10


Скачать 2D и 3D модели товара «Гидроцилиндры по стандарту ISO 6022 HC3» Вы можете по кнопке «CAD-модель» выше.

Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
