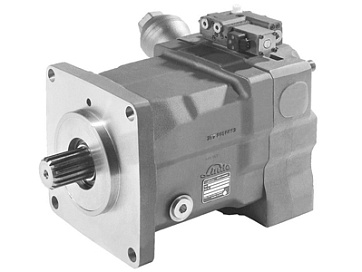

HPR - Насос гидравлический аксиально-поршневой регулируемой производительности

Серия HPR включает регулируемые аксиально-поршневые насосы с наклонной шайбой, предназначенные для работы в гидравлических системах открытого контура. Насосы рассчитаны на высокие нагрузки и применяются в мобильной технике, промышленном оборудовании, энергетических установках, судовых системах и других гидроприводах, где требуется точное управление расходом рабочей жидкости.

Конструкция насосов обеспечивает плавное регулирование производительности в зависимости от потребностей гидросистемы. Это позволяет снизить потери энергии, уменьшить нагрев рабочей жидкости и повысить эффективность оборудования по сравнению с нерегулируемыми насосами.

Основные характеристики насосов HPR

• рабочий объем от 55 до 281,9 см³/об;
• 7 типоразмеров насосов;
• номинальное рабочее давление до 420 бар;
• максимальное кратковременное давление до 500 бар;
• высокая удельная мощность;
• возможность работы в широком диапазоне скоростей вращения;
• исполнение для правого или левого вращения вала;
• возможность установки дополнительных насосов через проходной вал;
• варианты сдвоенных и многосекционных насосных агрегатов.

Система регулирования Load Sensing

Одним из ключевых преимуществ серии HPR является применение системы Load Sensing, которая автоматически регулирует производительность насоса в зависимости от фактической потребности исполнительных механизмов.

Насос подает только тот расход, который необходим в текущий момент времени. Это позволяет:

• снизить энергопотребление гидросистемы;
• уменьшить нагрев масла;
• повысить точность управления исполнительными механизмами;
• обеспечить стабильную работу при изменяющихся нагрузках;
• увеличить ресурс компонентов гидропривода.

Для серии HPR доступны различные варианты контроллеров, включая Load Sensing, ограничение давления, ограничение мощности, электрогидравлическое управление подачей и другие исполнения для специализированных гидросистем.

Типы контроллеров для насосов HPR

Одним из преимуществ аксиально-поршневых насосов HPR является возможность выбора различных вариантов регулирования производительности. В зависимости от требований гидросистемы насос может комплектоваться несколькими типами контроллеров, отличающимися логикой управления и функциональными возможностями.

LP — Load Sensing с ограничением максимального давления

Контроллер LP поддерживает функцию Load Sensing и дополнительно обеспечивает автоматическое ограничение максимального давления в системе.

При достижении установленного значения давления насос автоматически уменьшает рабочий объем, предотвращая перегрузку гидросистемы и снижая тепловыделение. Такое решение широко применяется в мобильной технике и промышленных гидроприводах с переменными режимами работы.

E1L — Load Sensing с электрическим управлением

Контроллер E1L позволяет изменять производительность насоса посредством электрического сигнала.

Такое исполнение используется в гидросистемах, где требуется интеграция насоса в электронную систему управления машиной, реализация различных режимов работы или ограничение мощности привода в зависимости от условий эксплуатации.

H1L — Load Sensing с гидравлическим управлением

Контроллер H1L обеспечивает изменение параметров работы насоса с помощью гидравлического управляющего сигнала.

Подобное решение часто применяется в сложных гидравлических схемах, а также в многосекционных насосных агрегатах, где требуется согласованная работа нескольких насосов.

TL2 — Load Sensing с ограничением мощности

Контроллер TL2 дополнительно оснащен функцией ограничения потребляемой мощности.

Насос автоматически изменяет подачу таким образом, чтобы не превышать установленный предел мощности привода. Это особенно востребовано на мобильной технике, где гидросистема работает от двигателя с ограниченным запасом мощности.

LEP — электрогидравлическое управление производительностью

Контроллер LEP сочетает функции Load Sensing, электрического управления подачей и ограничения давления.

Производительность насоса задается электрическим сигналом, что позволяет реализовывать автоматическое регулирование расхода в составе современных систем управления оборудованием.

ETP — электрогидравлическое управление с ограничением мощности

Контроллер ETP является наиболее функциональным исполнением в линейке HPR.

Он объединяет:

• электрическое управление производительностью;
• ограничение мощности;
• ограничение давления;
• возможность дистанционного изменения настроек системы.

Подобное решение применяется в сложных гидроприводах мобильной техники, энергетического оборудования и специальных машин, где требуется максимальная гибкость управления гидросистемой.

Как выбрать контроллер

Выбор контроллера определяется не только параметрами насоса, но и логикой работы всей гидросистемы.

• Для большинства промышленных гидростанций достаточно исполнения LP.
• Для мобильной техники часто применяются TL2 и ETP, позволяющие контролировать потребляемую мощность.
• Для систем с электронной автоматикой используются E1L, LEP или ETP.
• Для сложных многоконтурных гидроприводов могут применяться исполнения H1L с гидравлическим управлением.

Области применения

Для насосов HPR предусмотрена система шумоподавления SPU, предназначенная для уменьшения пульсаций давления в гидросистеме. Технология позволяет снизить уровень пульсаций до 70 % и уменьшить шумность оборудования без снижения эффективности насоса.

Это особенно важно для мобильной техники, судовых гидросистем и оборудования, работающего вблизи операторов.

Конструкция насосов HPR разработана для эксплуатации при высоких давлениях и продолжительных нагрузках. Насосы имеют жесткий корпус, гидростатически разгруженную наклонную шайбу и оптимизированную поршневую группу.

Для обеспечения максимального ресурса производитель рекомендует поддерживать класс чистоты рабочей жидкости не хуже ISO 4406: 18/16/13.

Аксиально-поршневые насосы HPR используются в оборудовании, где требуется высокая плотность мощности и регулируемая производительность:

• мобильная техника;
• дорожно-строительные машины;
• горнодобывающее оборудование;
• перегрузочная техника;
• судовые гидравлические системы;
• энергетическое оборудование;
• промышленные гидростанции;
• испытательные стенды;
• прессовое оборудование.

Подбор насосов HPR

При выборе насоса серии HPR важно учитывать не только требуемый расход и давление, но и тип системы управления. Для различных задач доступны исполнения с Load Sensing, ограничением давления, ограничением мощности и электрогидравлическим управлением производительностью. Это позволяет подобрать насос под конкретные требования гидропривода и обеспечить эффективную работу оборудования в различных режимах эксплуатации.

Код для заказа аксиально поршневого насоса

Рабочие характеристики аксиально поршневых насосов HPR
