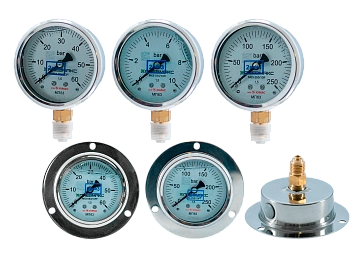

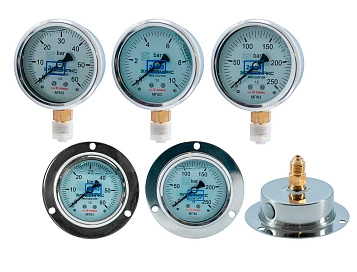

M63 - Манометр

Характеристики
Артикул
M63
Резьба наружная
G1/4"
Присоединение
снизу или сзади
Номинальный диаметр
63 мм
Класс точности
1,6
Температура эксплуатации
-20 до +80 ºС
Дополнительно
9 вариантов измерительной шкалы


Подробное описание
Манометры M63 являются указателями давления, используемыми в гидравлических системах. Гидравлический манометр гарантирует правильное измерение давления при пульсациях и вибрации.

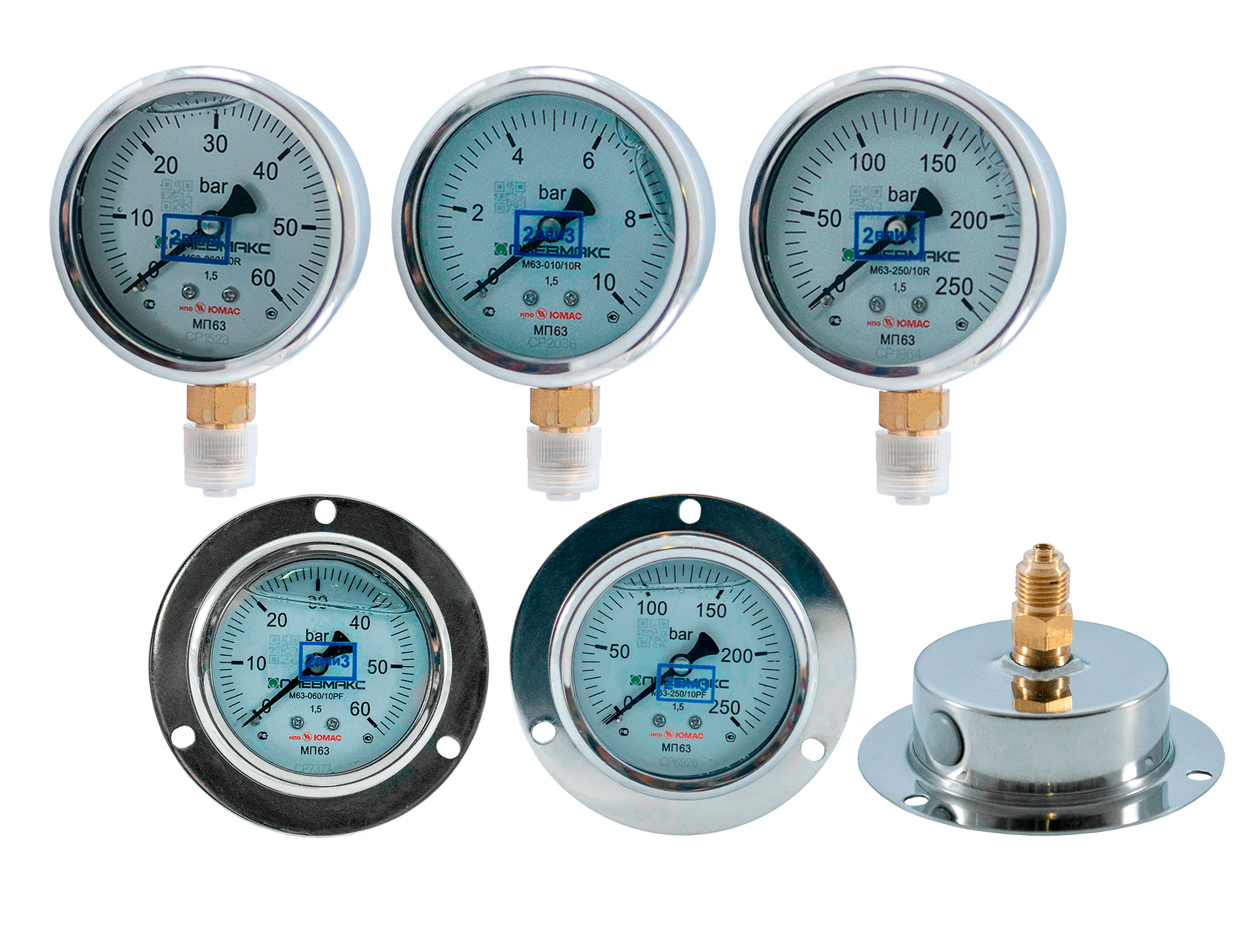

Имеются варианты гидравлических манометров с 5 различными шкалами измерения давления и 2 типами соединения при монтаже:
 ♦ манометр с радиальным присоединением;
 ♦ манометр с задним присоединением с фланцевым корпусом.

Гидравлический манометр — технические характеристики

Корпус манометра сделан из нержавеющей стали, а соединительный штуцер - из сплава меди. Заполняющая жидкость на 85% состоит из глицерина и на 15% из дистиллированной воды. Так как данные гидравлические манометры сделаны в соответствии с 97/23/CE от 29-05-97, ст. 3 пар. 3, то только те из них, которые имеют полную шкалу измерения, равную 250 или 400 барам, имеют маркировку CE на циферблате.
Разработка и изготовление гидравлических манометров выполнены в соответствии с EN 837-1.

Код для заказа гидравлического манометра М63:

1 - 2 / 3 4
M63 010 10 R
1 Манометр с диаметром циферблата 63 мм, присоединение вниз G 1/4"
2 Шкала манометра 006 = 0 ... 6 бар
010 = 0 ... 10 бар
016 = 0 ... 16 бар
025 = 0 ... 25 бар
060 = 0 ... 60 бар
100 = 0 ... 100 бар
160 = 0 ... 160 бар
250 = 0 ... 250 бар
400 = 0 ... 400 бар

3 Номер серии Габаритные и монтажные размеры остаются неизменными для серии от 10 до 19
4 Тип присоединения R = радиально вниз
PF = осевое сзади + фланец



Скачать 2D и 3D модели товара «Манометр M63» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».


Более подробная информация о гидравлических манометрах М63 в статье «Манометры для панельного монтажа».
Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.


M63-250/10R - Манометр вибростойкий
5 202 ₽
В наличии: 1495 шт
Подробнее В 1 клик
4889
Шкала, бар
0-250
Присоединение манометра
Радиальное вниз (1/4)
M63-100/10R - Манометр вибростойкий
4 776 ₽
В наличии: 1031 шт
Подробнее В 1 клик
4890
Шкала, бар
0-100
Присоединение манометра
Радиальное вниз (1/4)
M63-160/10R - Манометр вибростойкий
5 202 ₽
В наличии: 912 шт
Подробнее В 1 клик
4881
Шкала, бар
0-160
Присоединение манометра
Радиальное вниз (1/4)
M63-400/10R - Манометр вибростойкий
5 202 ₽
В наличии: 875 шт
Подробнее В 1 клик
4870
Шкала, бар
0-400
Присоединение манометра
Радиальное вниз (1/4)
M63-250/10PF - Манометр вибростойкий
5 790 ₽
В наличии: 776 шт
Подробнее В 1 клик
4913
Шкала, бар
0-250
Присоединение манометра
Осевое сзади + фланец (1/4)
M63-060/10PF - Манометр вибростойкий
6 637.20 ₽
В наличии: 476 шт
Подробнее В 1 клик
4878
Шкала, бар
0-60
Присоединение манометра
Осевое сзади + фланец (1/4)
M63-060/10R - Манометр вибростойкий
5 118 ₽
В наличии: 440 шт
Подробнее В 1 клик
4871
Шкала, бар
0-60
Присоединение манометра
Радиальное вниз (1/4)
M63-025/10R - Манометр вибростойкий
5 118 ₽
В наличии: 385 шт
Подробнее В 1 клик
4912
Шкала, бар
0-25
Присоединение манометра
Радиальное вниз (1/4)
M63-400/10PF - Манометр вибростойкий
6 520.80 ₽
В наличии: 330 шт
Подробнее В 1 клик
4869
Шкала, бар
0-400
Присоединение манометра
Осевое сзади + фланец (1/4)
M63-016/10R - Манометр вибростойкий
2 947.20 ₽
В наличии: 270 шт
Подробнее В 1 клик
4892
Шкала, бар
0-16
Присоединение манометра
Радиальное вниз (1/4)
M63-010/10R - Манометр вибростойкий
4 976.40 ₽
В наличии: 202 шт
Подробнее В 1 клик
8628
Шкала, бар
0-10
Присоединение манометра
Радиальное вниз (1/4)
M63-100/10PF - Манометр вибростойкий
6 520.80 ₽
В наличии: 179 шт
Подробнее В 1 клик
4911
Шкала, бар
0-100
Присоединение манометра
Осевое сзади + фланец (1/4)
M63-160/10PF - Манометр вибростойкий
6 520.80 ₽
В наличии: 157 шт
Подробнее В 1 клик
4865
Шкала, бар
0-160
Присоединение манометра
Осевое сзади + фланец (1/4)
M63-006/10R - Манометр вибростойкий
4 870.80 ₽
В наличии: 87 шт
Подробнее В 1 клик
4841
Шкала, бар
0-6
Присоединение манометра
Радиальное вниз (1/4)
M63-025/10PF - Манометр вибростойкий
7 550.40 ₽
В наличии: 80 шт
Подробнее В 1 клик
4873
Шкала, бар
0-25
Присоединение манометра
Осевое сзади + фланец (1/4)
M63-006/10PF - Манометр вибростойкий
3 516 ₽
В наличии: 53 шт
Подробнее В 1 клик
4847
Шкала, бар
0-6
Присоединение манометра
Осевое сзади + фланец (1/4)
M63-010/10PF - Манометр вибростойкий
7 550.40 ₽
НЕТ В НАЛИЧИИ. ПОД ЗАКАЗ
Подробнее В 1 клик
4845
Шкала, бар
0-10
Присоединение манометра
Осевое сзади + фланец (1/4)
