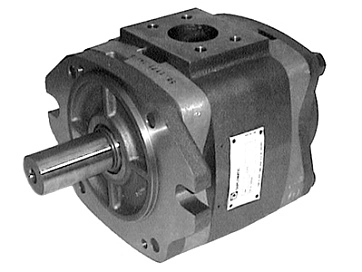

IGP – Насос шестеренный с внутренним зацеплением
Характеристики
Артикул
IGP
Рабочий объем
от 3,6 до 251,7 см³
Рабочее давление
до 330 бар
Частота вращения
от 400 до 3600 об/мин
Температура эксплуатации
от -10 до +80ºС
Гарантия
2 года
Подробное описание

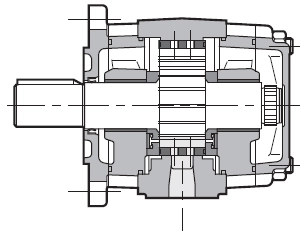

Шестеренные гидронасосы IGP представляют собой насосы объемного действия с шестернями внутреннего зацепления и поставляются в пяти типоразмерах, каждый из которых подразделяется по производительности.Насосы характеризуются высокой производительностью благодаря радиальной и осевой компенсации в соответствии с уровнем рабочего давления, а также низким уровнем шума.
Оптимальное распределение нагрузки и специальные подшипники скольжения обеспечивают непрерывную работу гиронасосов при высоких давлениях и продолжительный срок их службы.
Гидронасосы шестеренные IGP также поставляются в различных вариантах исполнения для создания многосекционных насосов.
Рабочие характеристики шестеренных насосов IGP
| Типоразмер насоса | Номинальный размер | Рабочий объем (см3\об) | Макс. расход (при 1500 об/мин) (л/мин) | Давление (бар) постоянное/пиковое | Макс. частота вращения (об/мин) | Мин. частота вращения (об/мин) | |
| IGP3 | 003 | 3,6 | 5,4 | 330 | 345 | 3600 | 400 |
| 005 | 5,2 | 7,8 | |||||
| 006 | 6,4 | 9,6 | |||||
| 008 | 8,2 | 12,3 | |||||
| 010 | 10,2 | 15,3 | |||||
| IGP4 | 013 | 13,3 | 19,9 | 330 | 345 | 3600 | 400 |
| 016 | 15,8 | 23,7 | 3400 | ||||
| 020 | 20,7 | 31,0 | 3200 | ||||
| 025 | 25,4 | 38,1 | 300 | 330 | 3000 | ||
| 032 | 32,6 | 48,9 | 250 | 280 | 2800 | ||
| IGP5 | 032 | 33,1 | 49,6 | 315 | 345 | 3000 | 400 |
| 040 | 41 | 61,5 | 2800 | ||||
| 050 | 50,3 | 75,4 | 280 | 315 | 2500 | ||
| 064 | 64,9 | 97,3 | 230 | 250 | 2200 | ||
| IGP6 | 064 | 64,1 | 96,1 | 300 | 330 | 2600 | 400 |
| 080 | 80,7 | 121,0 | 280 | 315 | 2400 | ||
| 100 | 101,3 | 151,9 | 250 | 300 | 2100 | ||
| 125 | 126,2 | 189,3 | 210 | 250 | 1800 | ||
| IGP7 | 125 | 125,8 | 188,7 | 300 | 330 | 2200 | 400 |
| 160 | 160,8 | 241,2 | 280 | 315 | 2000 | ||
| 200 | 202,7 | 304,0 | 250 | 300 | 1800 | ||
| 250 | 251,7 | 377,5 | 210 | 250 | |||
Коды для заказа шестеренных гидронасосов IGP
| 1 | 2 | 3 | - | 4 | / | 5 | - | 6 | 7 | 8 | / | 9 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IGP | 7 | 6 | 160 | 125 | R | 1 | 1 | 10 |
| 1 | Шестеренный гидронасос с внутренним зацеплением | |
| 2 |
Типоразмер • Одиночный насос • Передний насос (только для сдвоенных) |
IGP3 = от 3,6 до 10,2 см3/об IGP4 = от 13,3 до 32,6 см3/об IGP5 = от 33,1 до 64,9 см3/об IGP6 = от 64,1 до 126,2 см3/об IGP7 = от 125,8 до 251,7 см3/об |
| 3 | Производительность добавляемого насоса (только для сдвоенных насосов) |
IGP3 = от 3,6 до 10,2 см3/об IGP4 = от 13,3 до 32,6 см3/об IGP5 = от 33,1 до 64,9 см3/об IGP6 = от 64,1 до 126,2 см3/об IGP7 = от 125,8 до 251,7 см3/об |
| 4 |
Размер насоса • Одиночный насос • Передний насос (только для сдвоенных) |
См. «Рабочие характеристики» |
| 5 | Размер добавляемого насоса (только для сдвоенных насосов) | См. «Рабочие характеристики» |
| 6 | Направление вращения (вид со стороны вала) |
R = по часовой стрелке L = против часовой стрелки |
| 7 | Крепежный фланец |
0 = тип SAE-2 1 = тип SAE-4 (ТОЛЬКО ДЛЯ IGP7) ПРИМЕЧАНИЕ: остальные типы фланцев - по запросу |
| 8 | Тип вала гидронасоса |
1 = цилиндрический со шпонкой ПРИМЕЧАНИЕ: остальные типы валов - по запросу |
| 9 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
Скачать 2D и 3D модели товара «Насос шестеренный с внутренним зацеплением IGP» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
