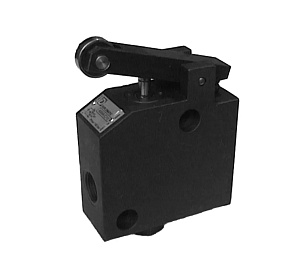

K4WA/C - Дроссель тормозной

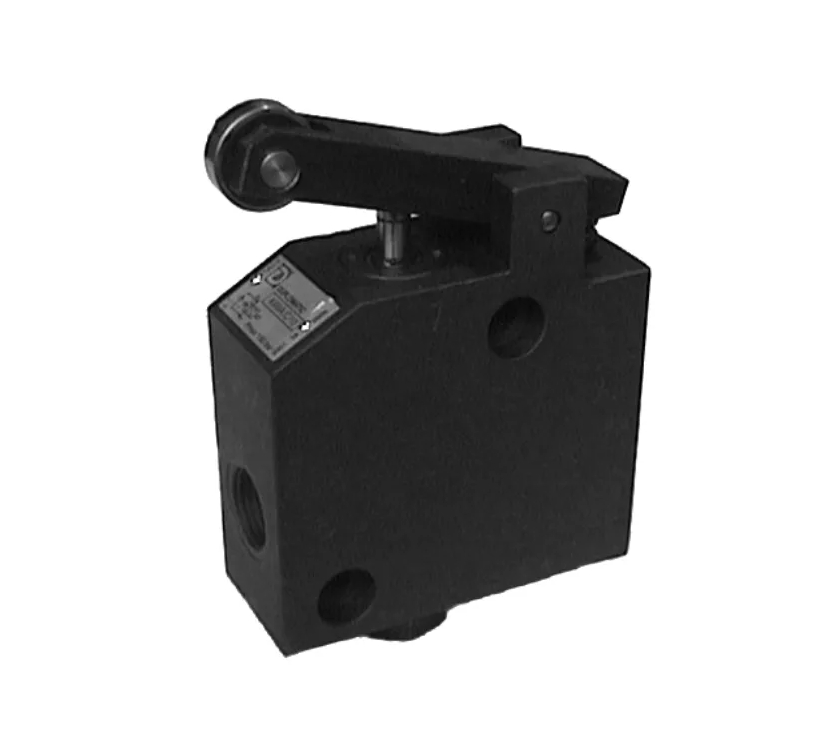

Тормозной дроссель K4WA/C с механическим управлением
K4WA/C — гидравлический тормозной дроссель с механическим управлением роликом. Клапан устанавливается непосредственно в трубопроводную магистраль и используется для уменьшения скорости движения гидравлического исполнительного механизма либо его плавной остановки.
В нормальном состоянии клапан открыт. Поток рабочей жидкости свободно проходит из отверстия P в отверстие A.
Как работает торможение потока
При нажатии на управляющий ролик проходное сечение клапана постепенно уменьшается. В зависимости от величины хода ролика поток может быть частично ограничен или полностью перекрыт.
За счет этого K4WA/C может использоваться для перехода с высокой скорости движения на низкую, а также для управляемого замедления исполнительного механизма перед остановкой.
Свободный обратный поток
В конструкцию клапана встроен обратный клапан. Он обеспечивает свободное прохождение рабочей жидкости в направлении A–P, противоположном регулируемому потоку.
Таким образом, дросселирование действует только в основном направлении P–A, а обратный ход не ограничивается регулирующим элементом.
Рабочие параметры K4WA/C
| Параметр | Значение |
|---|---|
| Тип управления | Механическое, роликом |
| Нормальное состояние | Открыт |
| Максимальный расход | 40 л/мин |
| Максимальное рабочее давление | 150 бар |
| Монтаж | Трубный |
| Присоединения | BSPP |
Код для заказа:
| 1 | 2 | 3 | 4 | / | 5 | / | 6 | / | 7 |
| K | 4 | W | A | C | 10 | V |
| 1 | Тормозной дроссель | |
| 2 | Типоразмер | 4 = 1/2" |
| 3 | Резьбовые присоединительные отверстия | W = 1/2'' BSP |
| 4 | Вариант исполнения | A = в нормальном состоянии открыт |
| 5 | Вариант исполнения | C = встроенный обратный клапан |
| 6 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 7 | Уплотнения |
Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкостей |
Обозначение на гидравлических схемах:
%20(1).jpg)
Размеры:
- Выпускное отверстие Р - 1/2" BSPP
- Выпускное отверстие А - 1/2" BSPP
- Дренажное отверстие L для соединения с баком - 1/8" BSPP
Скачать 2D и 3D модели товара «Дроссель тормозной K4WA/C» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Тормозные дроссели K4WA/C предназначены для механического снижения скорости гидравлического привода или его плавной остановки. В исходном состоянии клапан открыт и свободно пропускает поток из линии P в линию A, а при воздействии на управляющий ролик проходное сечение уменьшается вплоть до полного перекрытия.
Клапан имеет резьбовые присоединения BSPP для трубного монтажа и встроенный обратный клапан, обеспечивающий свободный поток в направлении A–P. Максимальный расход составляет 40 л/мин, рабочее давление — до 150 бар. Принцип работы и технические параметры приведены во вкладке «Подробное описание».
Купить тормозной дроссель K4WA/C
В ПНЕВМАКС можно купить тормозной дроссель K4WA/C с механическим управлением роликом для замедления и остановки гидравлического привода. Клапан имеет нормально открытое исполнение, максимальный расход 40 л/мин и рассчитан на рабочее давление до 150 бар.
При подборе учитываются требуемый расход, рабочее давление, способ механического воздействия на ролик и направление регулируемого потока. Встроенный обратный клапан обеспечивает свободное движение рабочей жидкости в обратном направлении.
Цена, наличие и срок поставки зависят от исполнения. Чтобы заказать клапан K4WA/C или получить помощь в подборе, направьте обозначение модели либо параметры гидросистемы на адрес shop@pneumax.ru.
Оплата возможна по счету, банковской картой или наличными в фирменном магазине ПНЕВМАКС. Доставка выполняется по России транспортными компаниями. ПНЕВМАКС сотрудничает со всеми транспортными компаниями, в том числе со СДЭК, «Деловыми Линиями» и DPD. Самовывоз возможен со склада ПНЕВМАКС в Химках.
