Контрольные точки и измерительные шланги

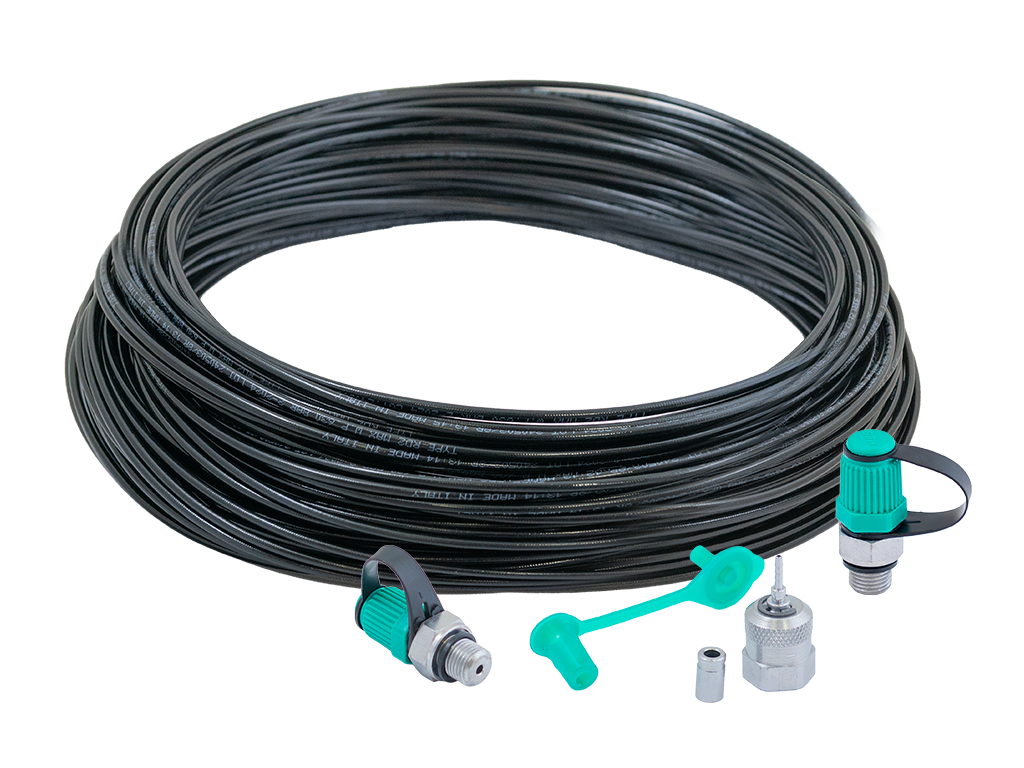

Контрольные точки и измерительные шланги используются для подключения манометра к гидравлической системе и проведения измерений давления. В разделе представлены контрольная точка Mini-Mess, измерительный рукав 6400 и фитинги для его присоединения к контрольной точке и манометру.
Элементы образуют комплект измерительной линии: контрольная точка устанавливается в гидросистеме, рукав 6400 соединяет ее с измерительным прибором, а соответствующие фитинги обеспечивают присоединение с обеих сторон.
Контрольная точка Mini-Mess
Клапан 621.01.204.20 предназначен для присоединения измерительного шланга манометра. Контрольная точка имеет присоединительную резьбу R 1/4" со стороны гидравлической системы и резьбу M16×2 для подключения фитинга измерительного рукава.
| Код | Присоединительная резьба | Резьба для фитинга | Максимальное давление, бар |
|---|---|---|---|
| 621.01.204.20 | R 1/4" | M16×2 | 630 |
Измерительный рукав 6400
Рукав 6400 предназначен для соединения контрольной точки с манометром. Его внутренний диаметр составляет 2 мм, наружный - 4,9 мм. Максимальное давление для рукава составляет 760 бар.
| Код | Внутренний диаметр, мм | Наружный диаметр, мм | Максимальное давление, бар |
|---|---|---|---|
| 6400 | 2 | 4,9 | 760 |
Фитинги для измерительного рукава
Для сборки измерительной линии используются два типа фитингов: фитинг контрольной точки с резьбой M16×2 и фитинг манометра с резьбой G1/4".
| Код | Назначение | Резьба | Максимальное давление, бар |
|---|---|---|---|
| 801.10.162 | фитинг контрольной точки к рукаву 6400 | M16×2 | 630 |
| 801.50.204.00 | фитинг манометра к рукаву 6400 | G1/4" | 630 |
Измерительный шланг в сборе
Код измерительного шланга в сборе формируется как 801.10.162/6400-XXXX/801.50.204.00, где XXXX обозначает длину рукава в миллиметрах. Таким образом, один конец шланга предназначен для подключения к контрольной точке M16×2, второй - к манометру с присоединением G1/4".
Срок изготовления измерительного шланга в сборе по каталогу составляет 1-3 дня.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
В разделе представлены контрольные точки Mini-Mess, измерительный рукав для подключения манометра и фитинги для сборки измерительной линии. Элементы используются для подключения манометра к гидравлической системе и контроля давления.
В ассортимент входят контрольная точка с присоединением G1/4"-M16×2, фитинги M16×2 и G1/4", а также рукав 6400_HM102 для подключения манометра. Подробные характеристики отдельных позиций приведены во вкладке «Подробное описание».
Купить контрольные точки и измерительные шланги
ПНЕВМАКС поставляет контрольные точки Mini-Mess, фитинги и измерительные рукава для подключения манометров к гидравлическим системам. В разделе представлены компоненты для формирования измерительной линии: контрольная точка, рукав 6400_HM102 и фитинги для подключения со стороны гидросистемы и манометра.
При подборе необходимо учитывать тип и размер резьбового присоединения, рабочее давление и совместимость элементов между собой. Для рукава 6400_HM102 указано исполнение 1/12" с рабочим давлением 630 бар.
