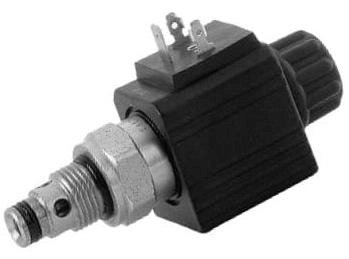

KT08 - Распределитель гидравлический клапанного типа встраиваемый
Модель KT08 представляет собой 2-х линейные встраиваемые электромагнитные клапаны нормально закрытого (НЗ) или нормально открытого (НО) исполнения с номинальным расходом 50 л/мин.
Благодаря клапанному типу запорного элемента модель имеет низкую внутреннюю утечку, которая становится еще меньше по мере увеличения давления.
Электромагнитный клапан поставляется без катушки или с катушкой под постоянный ток. Также могут использоваться катушки под выпрямленный переменный ток. Электрический разъем на катушках может быть выполнен по 4-м наиболее популярным в мире стандартам.
Для всех версий доступно ручное дублирование управления. (доп.опция).
Для трубного монтажа электромагнитного клапана KT08 рекомендуем использовать гидравлическую плиту BFCS.
Код для заказа электромагнитного клапана КЕ08:| 1 | 2 | - | 3 | / | 4 | 5 | - | 6 | 7 | / | 8 |
| KT | 08 | 2NC | 10 | N | D12 | K1 | CM |
| 1 | Встраиваемый клапанный электромагнитный клапан | |
| 2 | Присоединение | 08 = установочное отверстие 3/4-16 UNF-2B ISO 725 |
| 3 | Исполнение |
2NC = 2-х линейный нормально закрытый 2NO = 2-х линейный нормально открытый |
| 4 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19 |
| 5 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 6 | Напряжение питания катушек* |
Постоянный ток: D12 = 12 В D24 = 24 В D00 = клапан без катушек Выпрямленный ток: R110 = 110 В R230 = 230 В Остальные варианты напряжения - по запросу |
| 7 | Электрическое соединение катушки |
K1 = вилка электроразъема DIN 43650 (стандарт) K2 = электроразъем типа JUNIOR K3 = электроразъем типа KOSTAL K4 = кабель |
| 8 | Ручное дублирование | CM = защитный резиновый колпачок ручного дублирования |
KT08-2NC/10N-D00/CM - клапан 2/2 НЗ, 350 бар, 50 л/мин. Без катушки (тип С14).
Скачать 2D и 3D модели товара «Распределитель гидравлический клапанного типа с электромагнитным управлением встраиваемый KT08» Вы можете по кнопке «CAD-модель» выше.
Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
