MINI-MAX - Станция насосная многолинейная с электрическим приводом
1-8 для подачи в точку смазки
0-120 мм³/цикл (регулируемый)
G 1/8″ - качающий узел для точки смазки
Станция смазки с электрическим приводом MINI-MAX является универсальной многолинейной станцией, которая может также применяться для работы с питателями последовательного действия.
Станции смазки MINI-MAX были разработаны для прерывистой или непрерывной работы. Циклы смазки, в зависимости от области применения, можно программировать с помощью встроенного или внешнего ПЛК.
Мотор-редуктор управляет внутренним кулачком, который приводит в действие до 10 качающих узлов.
Напряжение питания электродвигателя 12 V DC или 24 V DC. При необходимости комплектуется блоком настройки цикла.

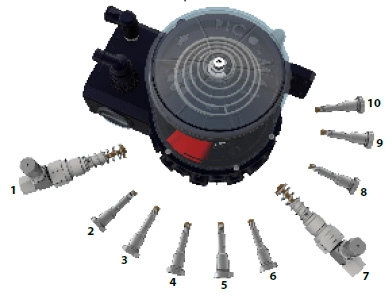

Станция имеет 10 выходов:
-
два выхода могут быть соединены с последовательными питателями;
-
восемь выходов - непосредственно с точками смазки.
2. качающий узел точки
3. качающий узел точки
4. качающий узел точки
5. качающий узел точки
6. качающий узел точки
7. качающий узел для питателя
8. качающий узел точки
9. качающий узел точки
10. качающий узел точки

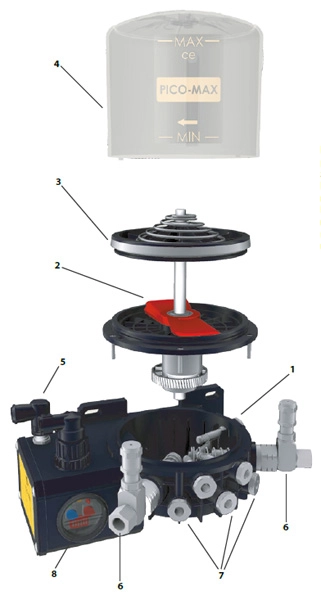

Основные узлы станции
Блок настройки цикла насоса MINI-MAX встроен в корпус станции, рядом с двигателем. К нему можно получить доступ, сняв прозрачную защитную крышку. Под крышкой расположены два светодиода («питание» и «тревога»), переключатели настройки цикла и кнопка принудительно запуска.
В версии со встроенным блоком настройки цикла есть возможность подключения датчика, установленного на блоке питателей.
Для подключения используется второй разъем (3-хконтактный), расположенный рядом с разъемом питания.
1. корпус станции2. лопатка
3. прижимной диск
4. бак
5. разъем питания
6. качающие узлы для блоков питателей последовательного действия
7. качающие узлы для точек смазки
8. программируемый блок настройки цикла
Код для заказа:
| 1 | . | 2 | . | 3 | 4 | — | 5 | . | 6 | ||||||||
| 39 | 12 | T | L | F | R | A | A | B | C | X | X | A | B | ||||
| 1 | Станция последовательного действия MINI-MAX | |
| 2 | Напряжение двигателя |
12 = 12В пост. тока 24 = 24В пост. тока |
| 3 | Встроенный блок настройки цикла |
T = c блоком X = без блока |
| 4 | Датчик нижнего уровня смазки в баке |
L = с датчиком X = без датчика |
| 5 | Качающие узлы для последовательных питателей |
F = фиксированной производительности R = регулируемой производительности X = узел не установлен |
| 6 | Качающие узлы для точки смазки |
A = 5 мм3/цикл B = 10 мм3/цикл C = 15 мм3/цикл D = 25 мм3/цикл E = 50 мм3/цикл X = узел не установлен |
*Примечание: если в коде не указаны ни модель, ни количество, ни положение качающих узлов, то станция поставляется с одним нерегулируемым качающим узлом, установленным в позиции N°7.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
