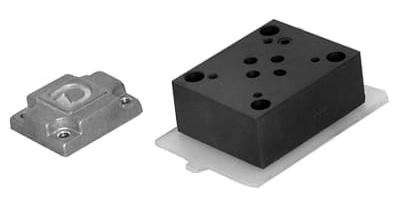

Плиты-заглушки и переходники (адаптеры)
Плиты-заглушки и переходники (адаптеры) предназначены для завершения модульных гидравлических сборок, изоляции отдельных гидравлических каналов, изменения схемы движения рабочей жидкости и перехода между различными типоразмерами монтажных поверхностей CETOP (ISO 4401).
Такие изделия используются при построении модульных гидросистем, позволяя реализовать требуемую гидравлическую схему без изготовления специальных монтажных коллекторов.
Конструктивные особенности плит-заглушек
В зависимости от исполнения плиты-заглушки и переходники (адаптеры) могут полностью перекрывать все гидравлические каналы, соединять отдельные линии между собой или выполнять функцию переходной монтажной плиты между различными типоразмерами гидроаппаратуры.
Изделия выпускаются для наиболее распространённых монтажных стандартов CETOP 03, CETOP 05, CETOP 07 и CETOP 08 и изготавливаются из алюминия или стали в зависимости от конструкции и назначения.
Основные исполнения плит-заглушек и переходников
В ассортименте ПНЕВМАКС представлены различные исполнения плит-заглушек и переходников (адаптеров):
- плиты с полной изоляцией всех гидравлических каналов;
- плиты с внутренним соединением каналов P–A, P–B, P–T, A–T, B–T и других комбинаций;
- плиты с частичной изоляцией отдельных линий;
- переходные плиты для установки гидроаппаратуры различных стандартов CETOP;
- переходники (адаптеры), обеспечивающие переход между различными типоразмерами монтажных поверхностей.
Где применяют плиты заглушки и переходники
Плиты-заглушки и переходники (адаптеры) применяются при изготовлении гидравлических станций, технологического оборудования, испытательных стендов и других промышленных гидросистем, где требуется изменить конфигурацию модульной сборки, завершить гидравлический пакет, организовать необходимые соединения между каналами или установить оборудование с различными монтажными стандартами.
Пример кода для заказаПлиты-заглушки и плита-переходник СЕТОР05 – СЕТОР03 PE, PC: PE-MD1/20, PE-C/PA/MD1/20, PE-C/PB/MD1/20, PE-D4-M, PC-D4-MD1-M, EB103, D.2-DS3_0144165, D.0.8-DS3_0144033 Плита-переходник EB: EB410, EB107, EB215, EB225, EB243, EB253, EB407, EB408, EB7003 |
Скачать 2D и 3D модели товара «Плиты-заглушки и переходники (адаптеры)» Вы можете по кнопке «CAD-модель» выше.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Плиты-заглушки и переходники (адаптеры) CETOP предназначены для завершения модульных гидравлических сборок, изоляции гидравлических каналов, изменения внутренней схемы соединений и сопряжения оборудования с различными монтажными стандартами. В каталоге ПНЕВМАКС представлены плиты-заглушки, переходные плиты и адаптеры для стандартов CETOP 03, CETOP 05, CETOP 07 и CETOP 08 в различных вариантах исполнения.
Подробная информация о конструкции, вариантах исполнения и областях применения плит-заглушек и переходников приведена во вкладке «Подробное описание».
Купить плиты-заглушки и переходники CETOP
В ПНЕВМАКС можно купить плиты-заглушки, переходные плиты и переходники (адаптеры) CETOP для комплектации модульных гидравлических систем. В каталоге представлены исполнения CETOP 03, CETOP 05 и CETOP 07 с полной или частичной изоляцией каналов, различными схемами внутреннего соединения линий, а также переходные плиты между монтажными типоразмерами.
Цена плиты-заглушки или переходника зависит от стандарта монтажной поверхности, назначения изделия, схемы соединения каналов, материала и типоразмеров сопрягаемой гидроаппаратуры.
Как выбрать плиту-заглушку или переходник CETOP
При подборе необходимо учитывать:
- назначение изделия — перекрытие каналов, изменение схемы соединений или переход между типоразмерами;
- стандарт монтажной поверхности;
- схему изоляции или внутреннего соединения каналов P, T, A и B;
- исходный и конечный типоразмер монтажной поверхности для переходной плиты;
- наличие дополнительных каналов X и Y;
- материал исполнения;
- совместимость с устанавливаемой гидроаппаратурой.
Специалисты ПНЕВМАКС помогут подобрать плиту-заглушку или переходник по обозначению гидроаппаратуры, гидравлической схеме либо спецификации оборудования.
Заказать плиты-заглушки и переходники с доставкой по России
ПНЕВМАКС поставляет плиты-заглушки, переходные плиты и адаптеры для производителей оборудования, промышленных предприятий, машиностроительных компаний и сервисных организаций.
Возможны:
- поставка отдельных плит;
- подбор по стандарту CETOP и схеме каналов;
- подбор переходника между различными монтажными типоразмерами;
- комплектация заказа по спецификации;
- доставка транспортными компаниями по всей России.
Оплата производится по безналичному расчету, банковской картой или наличными в фирменном магазине ПНЕВМАКС. Все поставки сопровождаются комплектом бухгалтерских документов с НДС.
