PSC - Слот для электронных устройств формата Eurocard
Держатели PSC предназначены для установки электронных блоков управления формата Eurocard, в том числе блоков серии UEIK. Конструкция обеспечивает электрическое соединение платы через разъем DIN 41612 и механическую фиксацию электронного блока в рабочем положении.
PSC выпускаются в исполнениях с разъемами типа D на 32 контакта и типа F на 48 контактов. Подключение внешних проводов выполняется через клеммную колодку с винтовыми зажимами.
Назначение и конструкция держателя PSC
Держатель используется как монтажный и соединительный элемент для электронных плат Eurocard. После установки электронного блока его контактная часть соединяется с розеткой DIN 41612, а внешние цепи подключаются к клеммной колодке держателя.
Для защиты от случайного нарушения контакта предусмотрен механический фиксатор, удерживающий установленный электронный блок в рабочем положении. PSC предназначен для размещения внутри шкафа управления с монтажом непосредственно на панель.
Варианты исполнения
Серия включает два основных исполнения, которые различаются типом разъема и количеством контактов:
- PSC-32D/20 - разъем DIN 41612 типа D, 32 контакта;
- PSC-48F/20 - разъем DIN 41612 типа F, 48 контактов.
При выборе держателя необходимо учитывать тип разъема устанавливаемого электронного блока и требуемое количество электрических соединений.
Код для заказа
| Код | Исполнение |
|---|---|
| PSC-32D/20 | держатель Eurocard с разъемом DIN 41612 типа D, 32 контакта |
| PSC-48F/20 | держатель Eurocard с разъемом DIN 41612 типа F, 48 контактов |
Электрическое подключение
Присоединение внешних проводов выполняется через винтовые клеммы. Максимальный ток составляет 4 А, максимальное напряжение 250 В.
Допускается подключение гибких проводов сечением до 2,5 мм² и жестких проводов сечением до 4 мм². При проектировании шкафа необходимо учитывать тип установленного электронного блока и фактическую схему его подключения.
Эксплуатационные и конструктивные характеристики
| Параметр | Значение |
|---|---|
| Разъем | DIN 41612, тип D или F |
| Количество контактов | 32 или 48 |
| Максимальное напряжение | 250 В |
| Максимальный ток | 4 А |
| Максимальное сечение гибкого провода | 2,5 мм² |
| Максимальное сечение жесткого провода | 4 мм² |
| Подключение проводов | винтовая клеммная колодка |
Монтаж

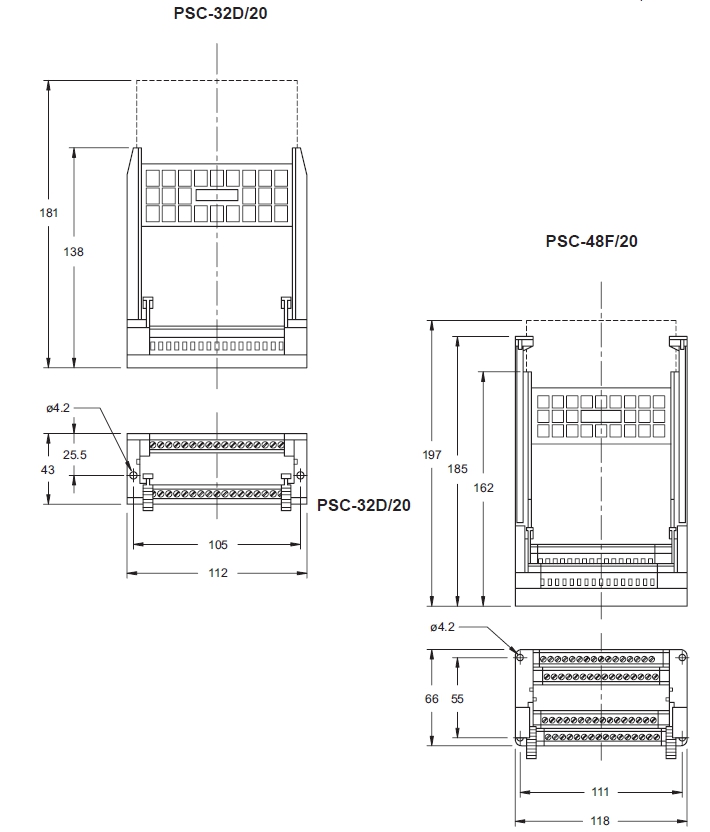

Держатели PSC предназначены для установки внутри шкафов управления непосредственно на монтажную панель. Габаритные и монтажные размеры различаются для исполнений PSC-32D/20 и PSC-48F/20, поэтому при компоновке шкафа необходимо учитывать выбранный тип держателя.
Подбор и поставка PSC
При подборе держателя необходимо определить формат электронного блока, тип разъема DIN 41612 и требуемое количество контактов. Для электронных блоков UEIK применяемое исполнение PSC выбирается по электрической схеме и типу соединительного разъема.
ПНЕВМАКС выполняет подбор держателей PSC для совместимых электронных блоков управления формата Eurocard.
