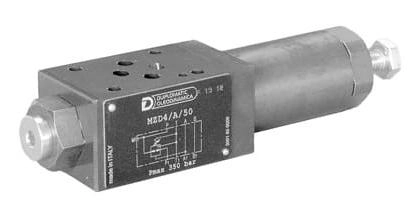

PZM3 (MZD) - Клапан редукционный прямого действия
Клапан PZM3 (MZD) - трехлинейный редукционный клапан прямого действия с вариантами регулировки.

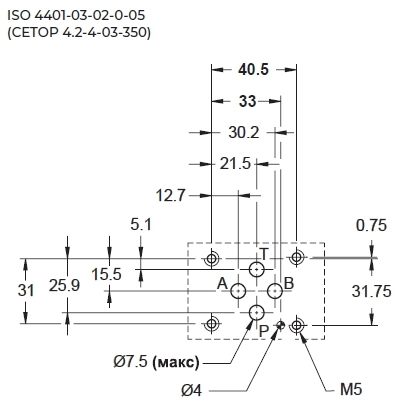

Капан имеет модульное исполнение в соответствии со стандартами ISO 4401-03, что позволяет быстро его установить под электромагнитные клапаны без использования труб.

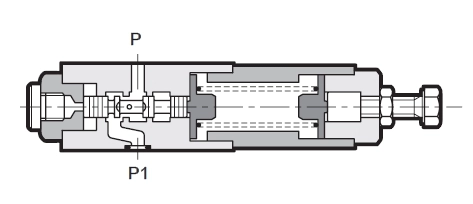

В нормальном положении клапан обычно открыт, и гидравлическая жидкость свободно проходит из магистрали P1 в магистраль P
Трехлинейная конструкция обеспечивает защиту вторичного контура от скачков давления, так как она допускает наличие обратного потока из исполнительного механизма в сливную магистраль T
На золотник с одной тороны действует давление в магистрали P, а с другой- регулировочная пружина. когда давление в магистрали P1 превышает усилие пружины, клапан закрывается до тех пор, пока давление не снизится до заданного значения
Конструкция клапана обеспечивает хорошую регулировочную чувствительность при пониженном дренажном стоке. Дренаж соединен с магистралью Т внутри клапана.
Клапан может поставляться в исполнении с регулировочным винтом с шестигранной головкой или регулировочной ручкой.
Технические характеристики
|
Максимальное рабочее давление Максимальное рабочее давление в канале Т |
бар |
350 10 |
|
Максимальный расход в регулируемых каналах Максимальный расход в свободных каналах Дренажный расход |
л/мин |
50 75 ≤0,08 |
| Рабочий диапазон температур окружающей среды | ºС | -20/+60 |
| Диапазон температур жидкости | ºС | -20/+80 |
| Рекомендуемая вязкость | сСт |
10÷400 |
| Допустимая степень загрязнения жидкости | класс 20/18/15 по ISO 4406:1999 | |
| Рекомендуемая вязкость | сСт | 25 |
| Масса | кг | 1,6 |
Код для заказа
| 1 | - | 2 | 3 | / | 4 | 5 | / | 6 | 7 |
| PZM3 |
|
10 |
|
|
| 1 | Редукционный клапан прямого действия модульного исполнения. Типоразмер ISO 4401-03 | |
| 2 | Конфигурации |
P = снижение давления в магистрали P. Внутренний слив в линию T с размещением регулятора на стороне B. PA = снижение давления в магистрали P-A и полное давление в магистрали P-B с размещением регулятора на стороне B PB = снижение давления в магистрали P-B и полное давление в магистрали P-A с размещением регулятора на стороне B RP = снижение давления в магистрали P. внутренний слив в линию T с размещением регулятора на стороне A RPA = снижение давления в магистрали P-A и полное давление в магистрали P-B с размещением регулятора на стороне A RPB = снижение давления в магистрали P-B и полное давление в магистрали P-A с размещением регулятора на стороне A |
| 3 | Диапазон регулировки давления |
035 = 3÷35 бар 070 = 10÷70 бар 140 = 30÷140 бар 280 = 50÷280 бар |
| 4 | Номер серии | Габаритные и монтажные размеры остаются неизменными с 10 по 19 |
| 5 | Уплотнения |
N = NBR для минеральных масел (стандарт) V = FPM для специальных типов жидкостей |
| 6 | Тип регулировки |
S = с винтом и шестигранной головкой (стандарт) CK3 = с нажимной, регулирующей, фиксирующей ручкой |
| 7 | Опция |
Пропустить, если не требуется W7=обработка поверхности. Доступно только для PZM3-P и PZM3-RP |
Примечание:
Стандартный клапан поставляется с покрытием поверхности черным фосфатированием. Цинк-никелевое покрытие корпуса клапана обеспечивает его устойчивость к соляному туману до 240 часов (испытание проводилось в соответствии со стандартами UNI EN ISO 9227, оценка результатов испытаний проводилась в соответствии со стандартами UNI EN ISO 10289)

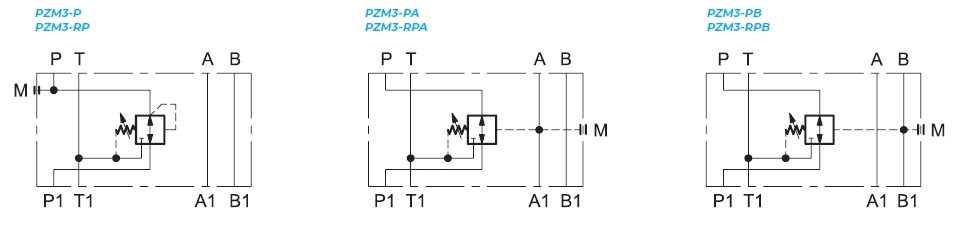

Обозначение на гидравлических схемах
