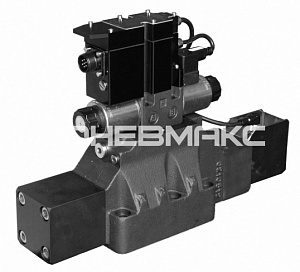

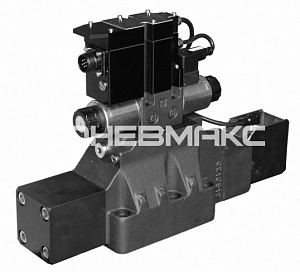

DSPE*J — Пропорциональный гидрораспределитель с пилотным управлением и обратной связью
Пилотно-управляемые распределители DSPE*J с обратной связью
DSPE*J — пропорциональные гидрораспределители с пилотным электронным управлением, обратной связью по положению основного золотника и интегрированным электронным блоком. Распределители предназначены для управления направлением и расходом рабочей жидкости в гидравлических системах.
Датчик положения контролирует перемещение основного золотника, а встроенная электроника корректирует управляющее воздействие в замкнутом контуре. Такое управление обеспечивает гистерезис менее 0,5% от максимального расхода и воспроизводимость менее ±0,2%.
Типоразмеры и расход DSPE*J
Серия включает несколько монтажных типоразмеров — от CETOP P05 и ISO 4401-05 до ISO 4401-10. Максимальное рабочее давление в линиях P, A и B составляет 350 бар.
| Исполнение | Монтажная поверхность | Доступные номинальные расходы при Δp 10 бар P–T |
|---|---|---|
| DSPE5J / DSPE5RJ | CETOP P05 / ISO 4401-05 | 80; 80/40 л/мин |
| DSPE7J | ISO 4401-07 | 100; 150; 150/75 л/мин |
| DSPE8J | ISO 4401-08 | 200; 300; 300/150 л/мин |
| DSPE10J | ISO 4401-10 | 350; 500; 500/250; 800; 800/500 л/мин |
| DSPE11J | ISO 4401-10 с увеличенными портами | 1000 л/мин |
Для исполнений с двумя значениями расхода первое относится к линии P–A, второе — к B–T. Максимальный фактический расход серии зависит от типоразмера и достигает 2000 л/мин для DSPE11J.

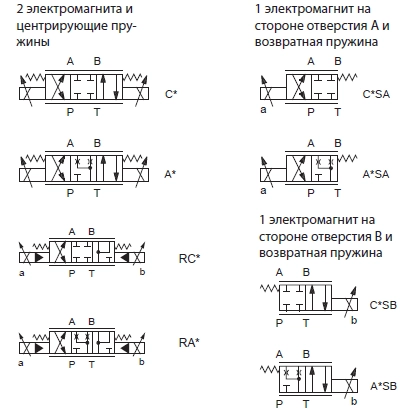

Типы золотников
Конфигурация распределителя определяется сочетанием типоразмера, номинального расхода и типа золотника. Для серии предусмотрены:
- C — золотник с закрытыми центрами;
- A — золотник с открытыми центрами;
- RC — дифференциальный золотник с закрытыми центрами;
- RA — дифференциальный золотник с открытыми центрами.
Основные исполнения имеют три положения и пружинное центрирование. Дифференциальные золотники RC и RA доступны для отдельных типоразмеров и расходов.
Интегрированная электроника J, JL и JH
В зависимости от требований к системе управления распределители DSPE*J комплектуются различными вариантами встроенной электроники. Номинальное напряжение питания составляет 24 В постоянного тока.
| Исполнение | Тип электронного блока | Управление и интерфейсы |
|---|---|---|
| J | Стандартный | ±10 В или 4–20 мА |
| JL | Компактный | ±10 В, 4–20 мА, IO-Link, CANopen |
| JH | С подключением полевой шины | EtherCAT, Ethernet/IP, PROFINET, PowerLink |
Электронный блок формирует также сигнал контроля положения основного золотника. Для исполнения JH предусмотрены варианты подключения внешних аналоговых и цифровых датчиков обратной связи.
Пилотное управление и дренаж
Пилотное управление и дренаж DSPE*J могут быть внутренними или внешними. Возможны четыре комбинации:
- II — внутреннее пилотное управление и внутренний дренаж;
- IE — внутреннее пилотное управление и внешний дренаж;
- EI — внешнее пилотное управление и внутренний дренаж;
- EE — внешнее пилотное управление и внешний дренаж.
При внутреннем дренаже допустимое давление в линии T составляет до 10 бар, при внешнем — до 250 бар. Для внутреннего пилотного управления при повышенном рабочем давлении предусмотрено исполнение Z со встроенным редукционным клапаном с фиксированной настройкой 30 бар.
Рабочая жидкость и условия эксплуатации
Стандартные исполнения рассчитаны на гидравлические жидкости на основе минеральных масел типов HL и HM по ISO 6743-4 и комплектуются уплотнениями NBR. Для жидкостей HFDR применяются уплотнения FPM с кодом V.
- температура окружающей среды — от −20 до +60 °C;
- температура рабочей жидкости — от −20 до +80 °C;
- диапазон вязкости — от 10 до 400 сСт;
- рекомендуемая вязкость — 25 сСт;
- класс чистоты рабочей жидкости — 18/16/13 по ISO 4406:1999;
- степень защиты — IP65/IP67 для J и JH, IP65 для JL.
Монтажные плиты для DSPE*J
Распределители устанавливаются на монтажную поверхность соответствующего типоразмера. Для части серии предусмотрены стандартные плиты с задним или боковым расположением присоединительных отверстий.
| Исполнение | Задние присоединения | Боковые присоединения |
|---|---|---|
| DSPE5J | PME4-AI5G | PME4-AL5G |
| DSPE7J | PME07-AI6G | PME07-AL6G |
| DSPE8J | — | PME5-AL8G |
Для DSPE5RJ, DSPE10J и DSPE11J стандартные монтажные плиты в каталоге не предусмотрены.
Подбор и заказ пропорциональных распределителей DSPE*J
Пропорциональные гидрораспределители DSPE*J поставляются ПНЕВМАКС под заказ. При подборе учитываются требуемый расход, рабочее давление, монтажный типоразмер, конфигурация золотника, способ пилотного управления и дренажа, тип рабочей жидкости и требования к электронному управлению.
В зависимости от системы управления можно заказать исполнение с аналоговым сигналом ±10 В или 4–20 мА, компактной электроникой с IO-Link или CANopen либо электронной частью JH для подключения к промышленной сети.
Цена и срок поставки определяются конфигурацией распределителя. Для подбора DSPE*J и получения коммерческого предложения направьте параметры гидросистемы или требуемое обозначение на адрес shop@pneumax.ru.
Код для заказа:
| 1 | 2 | 3 | - | 4 | 5 | 6 | / | 7 | 8 | - | 9 | 10 | / | 11 | 12 |
13
|
| DSPE | 5 | J | С | 80 | SA | 31 | N | I | I | E0 | K11 |
А
|
| 1 | Распределитель с электронным пропорциональным управлением | |
| 2 | Типоразмер |
5 = CETOP 05 5R = ISO 4401-05 7 = ISO 4401-07 8 = ISO 4401-08 10 = ISO 4401-10 11 = ISO 4401-10 с портами увеличенного размера |
| 3 | Стандартный электронный блок для распределителей с обратной связью | |
| 4 | Тип золотника |
С = закрытые центры A = открытые центры RС = дифференциальный, закрытые центры RA = дифференциальный, открытые центры |
| 5 | Номинальный расход при ΔP = 10 бар |
80 = 80 л/мин (только для DSPE5J И DSPE5RJ) 80/40 = 80 (P-A) / 40 (B-T) л/мин (только для DSPE5J И DSPE5RJ) 100 = 100 л/мин (только для DSPE7J) 150 = 150 л/мин (только для DSPE7J) 150/75 = 150 (P-A) / 75 (B-T) л/мин (только для DSPE7J) 200 = 260 л/мин (только для DSPE8J) 300 = 300 л/мин (только для DSPE8J) 300/150 = 300 (P-A) / 150 (B-T) л/мин (только для DSPE8J) 350 = 100 л/мин (только для DSPE10J) 500 = 150 л/мин (только для DSPE10J) 500/250 = 500 (P-A) / 250 (B-T) л/мин (только для DSPE10J) |
| 6 | Расположение электромагнита |
Пропустить для конфигурации с двумя электромагнитами SA = 1 электромагнит на стороне отверстия A SB = 1 электромагнит на стороне отверстия B |
| 7 | Номер серии |
31 = DSPE5J и DSPE5RJ 40 = DSPE7J и DSPE8J 32 = DSPE10J и DSPE11J |
| 8 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для особых типов жидкостей |
| 9 | Пилотное управление |
I = внутреннее E = внешнее Z = внутреннее с фиксированной настройкой редукционного канала 30 бар |
| 10 | Дренаж |
I = внутренний E = внешний |
| 11 | Опорный сигнал |
E0 = напряжение ±10 В E1 = ток 4...20 мА |
| 12 | Разъем | K11 = 6 контактов + «земля» (6 pin + PE) |
| 13 | Функция контакта С pin |
А = внешний разрешающий В = внутренний разрешающий С = 0 В контроль |
Конфигурации:
Скачать 2D и 3D модели товара «Распределитель гидравлический с пилотным электронным пропорциональным управлением и интегрированным электронным блоком с обратной связью CETOP P05/R05/07/08/10 DSPE*J» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
