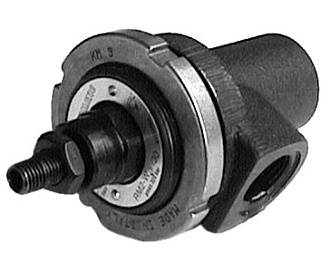

RM*-W - Предохранительный клапан

Характеристики
Артикул
RM*-W
Рабочее давление
до 350 бар
Расход
до 75 л/мин
Температура эксплуатации
–20 до +70 ºС
Монтаж
Резьбовой
Гарантия
2 года


Подробное описание
Клапаны серии RM*-W представляют собой перепускные предохранительные клапаны с резьбовыми присоединительными отверстиями для панельного монтажа с креплением кольцевой гайкой.
Имеют четыре диапазона регулирования давления.
Клапаны представлены в двух различных размерах:
  • RM2-W прямого действия для расхода до 50 л/мин;
  • RM3-W с пилотным управлением для расхода до 75 л/мин.

Клапаны оснащены регулировочным винтом с потайной шестигранной головкой, стопорной гайкой и ограничителем максимальной регулировки.
 1  2  -  3  4  5  6  7  8  9
 RM  2  W  3   N 31   /K
1 Перепускной предохранительный клапан
2 Номинальный размер RM2 = 3/8’’ (МАКСИМАЛЬНЫЙ РАСХОД = 50 Л/МИН)*
RM3 = 1/2’’ (МАКСИМАЛЬНЫЙ РАСХОД = 75 Л/МИН)
3 Резьбовые присоединительные отверстия W = BSP
4 Диапазон регулировки давления 3 = до 70 бар
4 = до 140 бар
5 = до 210 бар
6 = до 350 бар
 5  Регулировка для RM3-W пропустить для RM2
M1=регулировочная ручка
6 Уплотнения для RM2-W пропустить для RM3
N = уплотнения типа NBR для минеральных масел (стандарт)
V = уплотнения FPM для специальных жидкостей
7    Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39
8 Уплотнения для RM3-W Пропустить для RM2.
пропустить для уплотнений типа NBR для минеральных масел (стандарт)
/V = уплотнения FPM для специальных жидкостей
9 Регулировка для RM2-W Пропустить для вариантов регулировки винтом с потайной шестигранной головкой
/K = регулировочная ручка
* присоединение выпускного отверстия Т - 1/2’’ для всех типоразмеров


Скачать 2D и 3D модели товара «Предохранительный клапан RM*-W» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».



Доставка и оплата

Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.


RM3-W3/30 - Предохранительный клапан
28 894.80 ₽
В наличии: 25 шт
Подробнее В 1 клик
6399
Давление настройки максимальное, бар
70
Максимальный расход, л/мин
75
Тип клапана давления
Предохранительный
Монтаж клапана
Резьбовой
Производитель
DUPLOMATIC MS S.p.a.
RM2-W3/31N - Предохранительный клапан
24 922.80 ₽
В наличии: 23 шт
Подробнее В 1 клик
6396
Давление настройки максимальное, бар
70
Максимальный расход, л/мин
50
Тип клапана давления
Предохранительный
Монтаж клапана
Резьбовой
Производитель
DUPLOMATIC MS S.p.a.
RM3-W6/30 - Предохранительный клапан
28 894.80 ₽
В наличии: 22 шт
Подробнее В 1 клик
6404
Давление настройки максимальное, бар
350
Максимальный расход, л/мин
75
Тип клапана давления
Предохранительный
Монтаж клапана
Резьбовой
Производитель
DUPLOMATIC MS S.p.a.
RM3-W3/M1/30 - Предохранительный клапан
30 810 ₽
В наличии: 22 шт
Подробнее В 1 клик
6400
Давление настройки максимальное, бар
70
Максимальный расход, л/мин
75
Тип клапана давления
Предохранительный
Монтаж клапана
Резьбовой
Производитель
DUPLOMATIC MS S.p.a.
RM2-W3/31N/K - Предохранительный клапан
26 764.80 ₽
В наличии: 21 шт
Подробнее В 1 клик
8738
Давление настройки максимальное, бар
70
Максимальный расход, л/мин
50
Тип клапана давления
Предохранительный
Монтаж клапана
Резьбовой
Производитель
DUPLOMATIC MS S.p.a.
RM3-W5/30 - Предохранительный клапан
28 894.80 ₽
В наличии: 16 шт
Подробнее В 1 клик
6403
Давление настройки максимальное, бар
210
Максимальный расход, л/мин
75
Тип клапана давления
Предохранительный
Монтаж клапана
Резьбовой
Производитель
DUPLOMATIC MS S.p.a.
RM2-W5/31N - Предохранительный клапан
24 974.40 ₽
В наличии: 12 шт
Подробнее В 1 клик
6397
Давление настройки максимальное, бар
210
Максимальный расход, л/мин
50
Тип клапана давления
Предохранительный
Монтаж клапана
Резьбовой
Производитель
DUPLOMATIC MS S.p.a.
RM2-W6/31N - Предохранительный клапан
24 974.40 ₽
В наличии: 6 шт
Подробнее В 1 клик
6398
Давление настройки максимальное, бар
350
Максимальный расход, л/мин
50
Тип клапана давления
Предохранительный
Монтаж клапана
Резьбовой
Производитель
DUPLOMATIC MS S.p.a.
