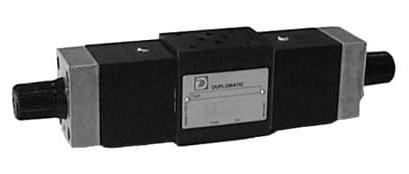

RPC1*/M - Регулятор расхода CETOP 03
RPC1*/M - регуляторы расхода, скомпенсированные по давлению и температуре, выполненные в модульном исполнении CETOP 03. Монтажная поверхность соответствует ISO 4401-03-02-0-05. Регуляторы предназначены для поддержания заданного расхода при изменении давления и температуры рабочей жидкости.
Регуляторы могут устанавливаться в модульные гидравлические сборки совместно с распределителями DS3 и другими аппаратами CETOP 03. В сочетании с распределителями MDS3 возможно построение модульных схем с быстрым изменением скорости исполнительного механизма.
Диапазоны расхода и варианты исполнения
Серия RPC1*/M выпускается с диапазонами регулирования расхода 1, 4, 10, 16, 22 и 30 л/мин.
| Исполнение | Назначение |
|---|---|
| P | регулирование расхода в магистрали P |
| A | регулирование расхода от привода в магистрали A |
| B | регулирование расхода от привода в магистрали B |
| D | регулирование расхода от привода в магистралях A и B |
| T | регулирование расхода в сливной магистрали T |
| PCT3 | регулирование расхода в магистрали P с регулируемым клапаном противодавления в магистрали T до 70 бар |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 03 |
| Максимальное рабочее давление | 250 бар |
| Диапазоны регулируемого расхода | 1, 4, 10, 16, 22, 30 л/мин |
| Максимальный расход в свободных магистралях | 65 л/мин |
| Максимальный расход свободного обратного потока | 40 л/мин |
| Температура окружающей среды | -20...+60 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |

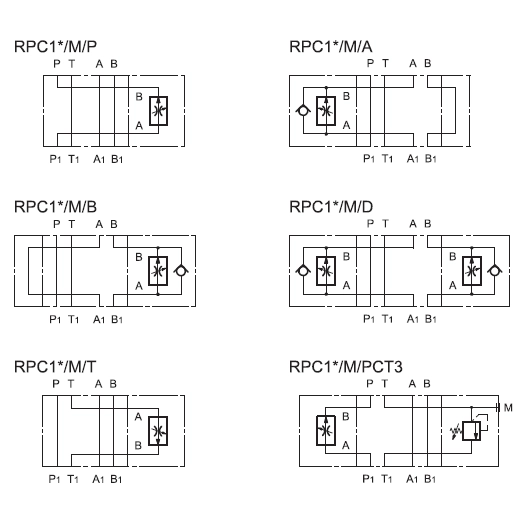

Обозначение на гидравлических схемах
Рабочая жидкость и регулировка
Для гидравлических жидкостей на основе минеральных масел типов HL и HM используются уплотнения NBR. Для жидкостей типа HFD-R предусмотрено исполнение с уплотнениями FPM, обозначаемое кодом V.
Регулирование расхода выполняется ручкой с тремя оборотами. Для увеличения расхода ручку вращают против часовой стрелки. В исполнении PCT3 предусмотрен клапан противодавления в магистрали T с диапазоном регулирования до 70 бар; для него также доступна регулировочная ручка M1.
Код для заказа
| 1 | - | 2 | / | 3 | / | 4 | 5 | / | 6 | / | 7 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RPC1 | 1 | M | PCT3 | M1 | 10 | V |
| Позиция | Параметр | Значение |
|---|---|---|
| 1 | Тип оборудования | Регулятор расхода, скомпенсированный по давлению и температуре |
| 2 | Диапазон регулирования расхода |
1 = 1 л/мин 4 = 4 л/мин 10 = 10 л/мин 16 = 16 л/мин 22 = 22 л/мин 30 = 30 л/мин K = модульный блок CETOP 03 без регуляторов расхода |
| 3 | Модульное исполнение | M = CETOP 03 |
| 4 | Конфигурация |
P = регулирование расхода в магистрали P A = регулирование расхода от привода в магистрали A B = регулирование расхода от привода в магистрали B D = регулирование расхода от привода в магистралях A и B T = регулирование расхода в сливной магистрали T PCT3 = регулирование расхода в магистрали P с регулируемым клапаном противодавления в магистрали T до 70 бар |
| 5 | Регулировка |
Пропустить для регулировки винтом с внутренним шестигранником M1 = регулировочная ручка, только для исполнения PCT3 |
| 6 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий с 10 по 19 |
| 7 | Уплотнения |
Пропустить для минеральных масел V = уплотнения FPM для специальных жидкостей |
Пример кода для заказа: RPC1-22/M/D/10 - регулятор расхода модульного исполнения CETOP 03 с диапазоном до 22 л/мин и регулированием расхода в магистралях A и B.
RPC1*/M - регуляторы расхода модульного исполнения CETOP 03 с компенсацией по давлению и температуре. Серия включает исполнения для регулирования расхода в магистралях P, A, B, T и одновременно в магистралях A и B.
Диапазоны расхода, конфигурации, технические характеристики и расшифровка кода заказа представлены во вкладке «Подробное описание».
Регуляторы расхода RPC1*/M CETOP 03
В ассортименте представлены исполнения RPC1*/M с диапазонами регулирования расхода до 4, 16 и 30 л/мин для разных участков гидравлической схемы. На странице доступны модели для магистралей B, P и T.
При выборе регулятора необходимо учитывать:
- требуемый расход,
- рабочее давление,
- расположение регулируемой магистрали
- тип рабочей жидкости.
