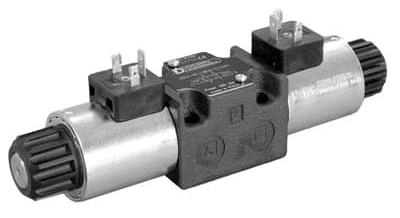

DS3 - Распределитель гидравлический CETOP 03

Характеристики
Артикул
DS3
Электрический разъем
вилка электроразъема по DIN 43650
Типоразмер
DN6
Рабочее давление
350 бар
Расход
до 100 л/мин
Питание
постоянный или переменный ток
Температура эксплуатации
-20 до +80 ºС
Гарантия
2 года


Подробное описание

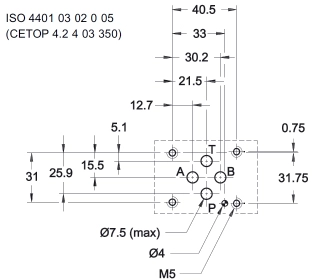

Распределитель с монтажной поверхностью в соответствии со стандартами ISO 4401 (CETOP RP121H).

Корпус клапана сделан из высокопрочного литого чугуна с широкими внутренними проходами для уменьшения падения давления потока. Используются маслонаполненные электромагниты со сменными катушками.
Клапан поставляется в 3 или 4-линейном исполнении с 2 или 3 положениями и с несколькими взаимозаменяемыми золотниками с различными положениями каналов.

Клапан может поставляться с электромагнитами, рассчитанными либо на постоянный, либо на переменный ток. Питание электромагнитов, рассчитанных на постоянный ток, также может осуществляться и от переменного тока, путём использования электроразъёмов со встроенным выпрямительным мостом.

Направляющие распределительные клапаны DS3 с электромагнитами, рассчитанными на питание постоянным током, также могут поставляться в специальных версиях:

  • исполнение с дренажным отверстием Y;
  • исполнение с жиклерами в арматурных трубках для плавного переключения золотника.



Информация о катушках

Ниже приведена информация о размерах и габаритах электромагнитов, применяемых для управления гидрораспределителями модели DS3. Базовый распределитель под постоянный ток D00 (например, DS3-S3/11N-D00) или под переменный ток А00 (например, DS3-S3/11N-A00), заказывается и поставляется без съемных соленойдов. Катушки на соответствующую величину напряжения, под постоянный или переменный ток, поставляются как отдельные позиции.

Код для заказа:


1 2 - 3 / 4 5 / 6 7 / 8 9
DS 3 S1 10 N D12 K1 F CM
1 Распределитель с электромагнитным управлением
2 Типоразмер 3 = CETOP 3
3 Тип золотника S*, SA*, SB*, RSA*, RSB*, TA, TB, RK, TA*, TB*
ПРИМЕЧАНИЕ: расшифровку см. «Конфигурации»
4 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
5 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
6 Напряжение питания катушек* Постоянный ток:                                                        Переменный ток:
D12 = 12 В                                                                  A110 = 110 В / 50 Гц (120 В / 60 Гц)
D24 = 24 В                                                                  A230 = 230 В / 50 Гц (240 В / 60 Гц)
D00 = клапан без катушек                                         A00 = клапан без катушек
Остальные варианты напряжения - по запросу
7 Электрическое соединение катушки K1 = вилка электроразъема DIN 43650 (стандарт)
K7 = вилка электроразъема DEUTSCH DT04 2P (ПОСТАВЛЯЕТСЯ ТОЛЬКО С КАТУШКАМИ D12 И D24)
K12 = вилка электроразъема M12
8 Вариант исполнения Пропустить
F = фиксированный жиклер для плавного перемещения золотника
9 Ручное дублирование Пропустить для дублирования встроенного в трубку электромагнита
CM = защитный резиновый колпачок ручного дублирования
CH = рычаг ручного дублирования (ТОЛЬКО ДЛЯ ПОСТОЯННОГО ТОКА)
CP = кнопка ручного дублирования (ТОЛЬКО ДЛЯ ПОСТОЯННОГО ТОКА)
CPK = кнопка ручного дублирования с фиксатором (ТОЛЬКО ДЛЯ ПОСТОЯННОГО ТОКА)
ПРИМЕЧАНИЕ: катушки для распределителей заказываются отдельно. Более подробная информация об электромагнитах дана в полном каталоге на клапан.

Пример кода для заказа: DS3-S4/11N-A00 - гидрораспределитель, Элм.-Элм., 50 л/мин, под катушки переменного тока.

Скачать 2D и 3D модели товара «Распределитель гидравлический CETOP 03 DS3» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
