RPC* - Регулятор расхода скомпенсированный по давлению и температуре

Характеристики

Артикул

RPC*

Максимальный регулируемый расход

22-38-70-100-150 л/мин

Максимальное рабочее давление

250...320 бар

Масса

3,6...7,8 кг

Минимальный регулируемый расход

0,050 и 0,120 л/мин

Рекомендуемая вязкость

25 сСт

Гарантия

2 года

Каталог

Подробный

Калькуляторы

Расчет расхода через имеющийся дроссель

Расчет диаметра дросселя

CAD модель

RPC2.ipt

RPC3.ipt

RPC3.DWG

#order-item-modal

Заказать

int(0) string(1) "N"

Подробное описание

Стандарт	RPC2-CETOP 06, RPC3-CETOP 07
Диапазон температуры окружающей среды	-20...+50°С
Диапазон температуры рабочей жидкости	-20...+80°С
Диапазон вязкостей жидкости	10...400 сСт
Степень загрязнения жидкости	Класс 10 по NAS 1638

Клапан RPC* является регулятором расхода скомпенсированным по давлению и температуре. Расход регулируется с помощью калиброванной регулировочной ручки, которая изменяет раскрытие зазора и которую можно зафиксировать в любом положении с помощью винта. Диапазону регулирования расхода соответствует шесть оборотов ручки, с указанием числа сделанных оборотов.

По требованию возможна поставка варианта RPC1*/M с однооборотной регулировочной ручкой.

Код для заказа:

1	2	-	3	4	5	/	6	/	7	8	/	9
RPC	2		С	T	N		RC		M	31		V

1	Регулятор расхода скомпенсированный по давлению
2	Типоразмер	2 = СЕТОР 06 3 = СЕТОР 07
3	Вариант исполнения	Пропустить, если не требуется С = встроенный обратный клапан
4	Компенсация температурных воздействий
5	Регулируемый расход		Для типоразмера 2: N = 22 л/мин S = 38 л/мин 70 = 70 л/мин	Для типоразмера 3: N = 100 л/мин S = 150 л/мин
6	Декомпрессия	Пропустить, если не требуется М = однооборотная регулировочная ручка
7	Регулировка	Пропустить для варианта с шестиоборотной регулировкой М = однооборотная регулировочная ручка
8	Номер серии	31 = для типоразмера 2 44 = для типоразмера 3 Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39 и от 40 до 49
9	Уплотнения	Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкостей

Пример кода для заказа: RPC3-CTS/RC/44 - регулятор расхода 150 л/мин, скомпенсированный по давлению и температуре, встроенный обратный клапан, сглаживание скачков.

Технические характеристики:

Регулятор расхода типа RPC		RPC2	RPC3
Максимальное рабочее давление	бар	320	250
Давление открытия обратного клапана	бар	0,5	10,5
Максимальная разность давлений между E и U	бар	10	12
Максимальный регулируемый расход	л/мин	22-38-70	100-150
Минимальный регулируемый расход	л/мин	0,050	0,120

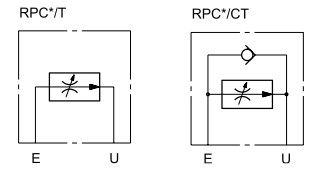

Обозначение на гидравлических схемах:

Монтажные плиты:

Тип плиты	PMRPC2-AI4G с задним расположением присоединительных отверстий	PMRPC3-AI6G с задним расположением присоединительных отверстий
Размеры отверстия	1/2'' BSP	1'' BSP

Скачать 2D и 3D модели товара «Регулятор расхода скомпенсированный по давлению и температуре RPC*» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
