RPC*-*T3 - Трехлинейный регулятор расхода, скомпенсированный по давлению и температуре
Трехлинейное регулирование расхода RPC*-*T3
RPC*-*T3 — трехлинейные гидравлические регуляторы расхода с компенсацией по давлению и температуре. Клапан регулирует расход, направляемый к исполнительному механизму, а поток, превышающий текущее потребление, отводит в бак.
Такой принцип позволяет согласовывать подачу насоса с фактической потребностью исполнительного механизма. В технической документации отдельно отмечено снижение энергопотребления по сравнению со схемами, в которых избыточный поток сбрасывается через предохранительный клапан.
Компенсация давления и температуры
Регулирующая часть клапана включает два последовательно расположенных элемента. Первый формирует проходное сечение в соответствии с положением регулировочной ручки, второй поддерживает постоянный перепад давления на регулирующем элементе. При изменении давления между входной и выходной полостями отклонение установленного расхода находится в пределах ±3% от максимального расхода соответствующего исполнения.
Температурная компенсация корректирует положение регулирующего элемента при изменении вязкости масла. Отклонение установленного расхода при температурных воздействиях находится в пределах ±2,5% от максимального регулируемого расхода.
Исполнения CETOP 06 и CETOP 07
| Исполнение | Монтажная поверхность | Максимальный расход | Максимальное давление |
|---|---|---|---|
| RPC*-2T3 | ISO 6263-06, CETOP 06 | 50 л/мин | 320 бар |
| RPC*-3T3 | ISO 6263-07, CETOP 07 | 150 л/мин | 250 бар |
Минимальный регулируемый расход составляет 0,060 л/мин для исполнения CETOP 06 и 0,130 л/мин для CETOP 07.
Исполнения RPCQ и RPCQM
Код Q в обозначении указывает на наличие встроенного перепускного предохранительного клапана. Диапазон регулирования давления составляет от 10 до 210 бар.
Модификации RPCQM дополнительно могут комплектоваться электромагнитным клапаном разгрузки MD1D. Такое исполнение позволяет направлять полный поток насоса в бак с умеренным перепадом давления.
Ручная регулировка расхода
Стандартное исполнение имеет регулировочную ручку с диапазоном шесть оборотов. Для увеличения расхода ручку вращают против часовой стрелки; выбранное положение фиксируется стопорным винтом.
Код M обозначает вариант с однооборотной регулировочной ручкой.
Рабочая жидкость и условия эксплуатации
- Температура окружающей среды — от −20 до +50 °C.
- Температура рабочей жидкости — от −20 до +80 °C.
- Диапазон вязкости — от 10 до 400 сСт.
- Рекомендуемая вязкость — 25 сСт.
- Требуемая чистота рабочей жидкости — класс 10 по NAS 1638.
- Для расходов менее 0,5 л/мин — класс 7 по NAS 1638.
Монтажные плиты для RPC*-*T3
| Исполнение | Монтажная плита | Отверстия E, U, T | Отверстие X |
|---|---|---|---|
| RPC*-2T3 | PMRPCQ2-AI4G | 1/2″ BSP | 1/4″ BSP |
| RPC*-3T3 | PMRPCQ3-AI6G | 1″ BSP | 1/4″ BSP |
Код для заказа:
| 1 | 2 | - | 3 | 4 | 5 | 6 | / | 7 | / | 8 |
| RPC | Q | 2 | T | 3 | M | 31 | V |
| 1 | Регулятор расхода скомпенсированный по давлению | |
| 2 | Вариант исполнения |
Пропустить, если не требуется Q = перепускной предохранительный клапан |
| 3 | Типоразмер |
2 = СЕТОР 06 3 = СЕТОР 07 |
| 4 | Компенсация температурных воздействий | |
| 5 | Число линий | |
| 6 | Регулировка |
Пропустить для варианта с шестиоборотной регулировкой М = однооборотная регулировочная ручка |
| 7 | Номер серии |
31 = для типоразмера 2 43 = для типоразмера 3 Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39 и от 40 до 49 |
| 8 | Уплотнения |
Пропустить в случае использования минеральных масел V = уплотнения FPM для особых типов жидкостей |

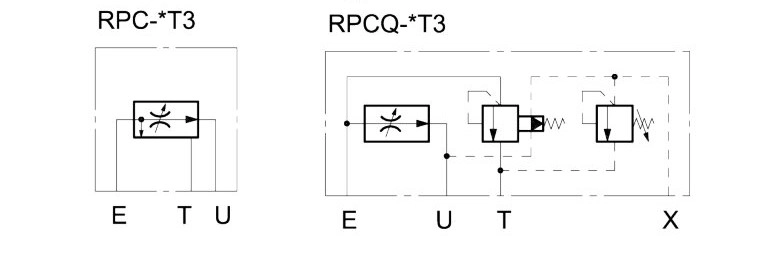

Обозначение на гидравлических схемах:
Скачать 2D и 3D модели товара «Трехлинейный регулятор расхода, скомпенсированный по давлению и температуре RPC*-*T3» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Трехлинейные регуляторы расхода RPC*-*T3 предназначены для регулирования подачи рабочей жидкости к исполнительному механизму с отводом избыточного потока в бак. Регуляторы имеют компенсацию по давлению и температуре, что снижает влияние изменения нагрузки и вязкости рабочей жидкости на установленный расход.
Серия включает исполнения CETOP 06 и CETOP 07 с регулируемым расходом до 50 и 150 л/мин соответственно. Доступны модификации со встроенным перепускным предохранительным клапаном и устройством разгрузки потока. Конструкция и варианты исполнения приведены во вкладке «Подробное описание».
Купить трехлинейный регулятор расхода RPC*-*T3
В ПНЕВМАКС можно купить трехлинейные регуляторы расхода RPC*-*T3 с компенсацией по давлению и температуре. Серия включает исполнения CETOP 06 и CETOP 07, а также модификации RPCQ со встроенным перепускным предохранительным клапаном.
При подборе учитываются требуемый расход, максимальное рабочее давление, монтажный типоразмер, необходимость ограничения давления и требования к разгрузке потока. Для исполнения RPCQ-2T3 доступны регулируемый расход до 50 л/мин и рабочее давление до 320 бар.
Цена, наличие и срок поставки зависят от выбранной модификации. Чтобы заказать регулятор расхода RPC*-*T3 или получить помощь в подборе, направьте обозначение модели либо параметры гидросистемы на адрес shop@pneumax.ru.
Оплата возможна по счету, банковской картой или наличными в фирменном магазине ПНЕВМАКС. Доставка выполняется по России транспортными компаниями. ПНЕВМАКС сотрудничает со всеми транспортными компаниями, в том числе со СДЭК, «Деловыми Линиями» и DPD. Самовывоз возможен со склада ПНЕВМАКС в Химках.
