RQ**-P - Клапан разгрузочный (для контуров с гидроаккумулятором)

Разгрузочные клапаны RQ**-P предназначены для гидравлических контуров с гидроаккумулятором, где требуется автоматическая разгрузка насоса после достижения заданного давления. Серия включает исполнения RQR*-P для дистанционного управления и RQA*-P со встроенным обратным клапаном.

Клапаны имеют уравновешенный золотник главной ступени и рассчитаны на работу с большими расходами рабочей жидкости. В зависимости от типоразмера максимальный расход составляет от 200 до 500 л/мин, поэтому серия применяется в гидросистемах, где требуется сочетание аккумуляторного контура и высокой пропускной способности.

Принцип работы разгрузочных клапанов RQ**-P

При достижении установленного давления клапан разгружает насос, направляя его поток в сливную линию. Давление в рабочем контуре в этот период поддерживается гидроаккумулятором. После снижения давления до заданного уровня насос снова подключается к системе и восстанавливает давление.

Предусмотрены два варианта точки повторного включения насоса: при 75% или 63% от давления настройки. Такой режим позволяет использовать насос периодически, без постоянной работы под высоким давлением. Продолжительность цикла зависит от производительности насоса, объема и предварительной зарядки гидроаккумулятора, а также от фактического расхода рабочей жидкости.

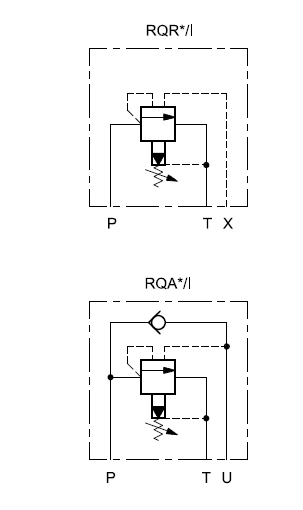

Исполнения RQR*-P и RQA*-P

Клапаны RQR*-P предназначены для схем с дистанционным управлением. Для управления используется отдельный канал X, а в конструкции предусмотрен внутренний дренаж. Исполнения выпускаются в типоразмерах RQR3-P, RQR5-P и RQR7-P.

Клапаны RQA*-P оснащены встроенным обратным клапаном, который предотвращает разрядку гидроаккумулятора через открытый разгрузочный клапан. Такое исполнение доступно для типоразмеров RQA5-P и RQA7-P. Для типоразмера 3 вариант со встроенным обратным клапаном не предусмотрен.

Основные технические характеристики

Для серии предусмотрены три диапазона регулировки давления:

• исполнение 3 - до 70 бар;
• исполнение 5 - до 210 бар;
• исполнение 6 - до 280 бар.

Регулировка выполняется винтом с шестигранной головкой либо рукояткой SICBLOC. Для специальных рабочих жидкостей предусмотрено исполнение с уплотнениями FPM.

Монтаж и присоединение

Клапаны RQ**-P имеют стыковой монтаж на промежуточной плите. Монтажная поверхность зависит от типоразмера: для RQR3-P применяется ISO 6264-06, для RQR5-P - ISO 6264-08, для RQR7-P - ISO 6264-10. Исполнения RQA5-P и RQA7-P имеют собственную монтажную конфигурацию с дополнительным каналом встроенного обратного клапана.

Для клапанов предусмотрены монтажные плиты с задним расположением присоединительных отверстий. Размеры портов зависят от типоразмера клапана и должны учитываться при проектировании гидравлической обвязки.

Рабочая жидкость и условия эксплуатации

Клапаны рассчитаны на работу с гидравлическими жидкостями на минеральной основе типов HL и HM по ISO 6743-4. Диапазон допустимой вязкости составляет 10-400 сСт, рекомендуемая вязкость - 25 сСт. Температура рабочей жидкости допускается в пределах от -20 до +80 °C, температура окружающей среды - от -20 до +60 °C.

Для стандартных минеральных масел применяются уплотнения NBR. Для жидкостей HFDR используются уплотнения FPM. Для других типов негорючих и специальных гидравлических жидкостей совместимость материалов необходимо проверять отдельно.

Подбор клапана RQ**-P

При выборе клапана необходимо определить требуемый максимальный расход, диапазон настройки давления, точку повторного включения насоса, вариант управления и необходимость встроенного обратного клапана. Для RQR*-P дополнительно учитывается подключение линии дистанционного управления X, для RQA*-P - особенности схемы со встроенным обратным клапаном.

Также учитываются характеристики насоса и гидроаккумулятора, рабочее давление системы, тип рабочей жидкости и требуемая монтажная плита. Эти параметры определяют исполнение клапана и его совместимость с конкретным аккумуляторным контуром.

Поставка и заказ клапанов RQ**-P

ПНЕВМАКС выполняет подбор и поставку разгрузочных клапанов RQR*-P и RQA*-P, а также монтажных плит и сопутствующих компонентов для гидросистем с гидроаккумуляторами.

Возможны:

• подбор клапана по параметрам гидросистемы и гидравлической схеме;
• поставка исполнения с дистанционным управлением или встроенным обратным клапаном;
• подбор монтажной плиты;
• комплектация заказа сопутствующей гидроаппаратурой.

Оплата заказа возможна:

• по безналичному расчету;
• банковской картой;
• наличными в фирменном магазине ПНЕВМАКС.

ПНЕВМАКС сотрудничает с несколькими транспортными компаниями, поэтому вариант доставки можно выбрать с учетом региона, сроков и условий перевозки. Отправка оборудования осуществляется по всей России. Самовывоз доступен со склада ПНЕВМАКС в Химках.

Все поставки сопровождаются комплектом бухгалтерских документов с НДС.

Код для заказа

Скачать 2D и 3D модели товара «Клапан разгрузочный (для контуров с гидроаккумулятором) RQ**-P» Вы можете по кнопке «CAD-модель» выше.

Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.
