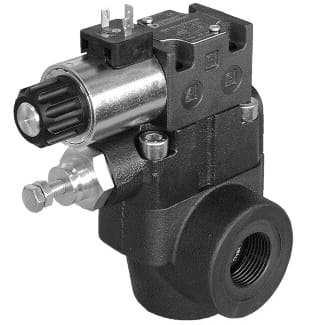

RQM*-W - Клапан предохранительный с электрическим управлением с разгрузкой и выбором давления
Клапаны серии RQM*-W представляют собой пилотно-управляемые перепускные предохранительные клапаны с электромагнитным управлением разгрузкой и выбором давления. В отличие от исполнения RQM*-P, клапаны RQM*-W имеют резьбовые присоединительные отверстия BSP и подключаются непосредственно к трубопроводам гидросистемы.
Серия выпускается в двух типоразмерах: RQM5-W с условным проходом Ду 25 и максимальным расходом 250 л/мин, а также RQM7-W с условным проходом Ду 40 и расходом до 400 л/мин. Максимальное рабочее давление составляет 350 бар.
Принцип работы клапанов RQM*-W
Основная ступень ограничивает давление в гидросистеме по принципу пилотно-управляемого предохранительного клапана. Электромагнитный клапан управляет пилотной частью и позволяет либо разгружать основной поток, либо переключать систему между предварительно установленными уровнями давления.
В исполнениях с двумя или тремя уровнями давления дополнительные значения задаются отдельными предохранительными клапанами в пилотной цепи. Переключение между режимами выполняется электромагнитно, а сами значения давления предварительно регулируются механически.

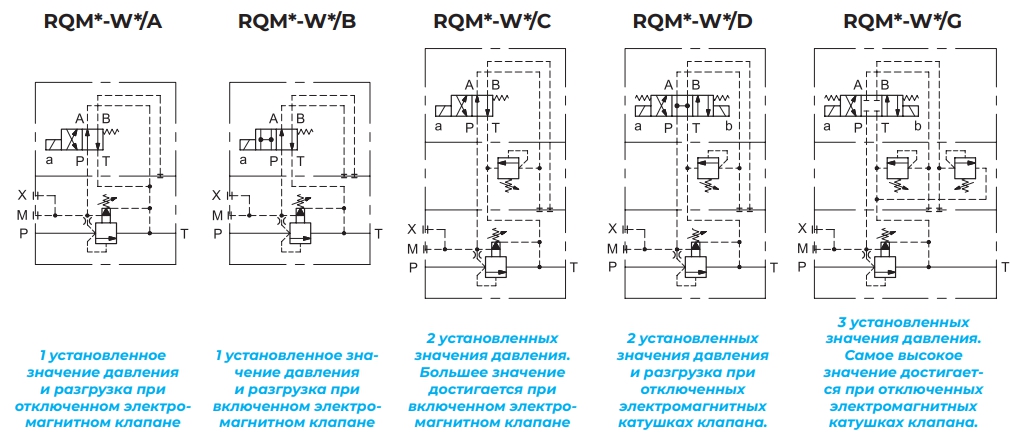

Варианты исполнения RQM*-W

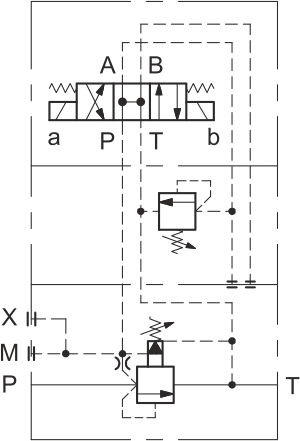

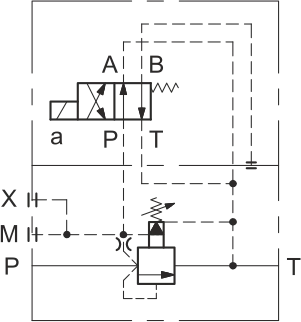

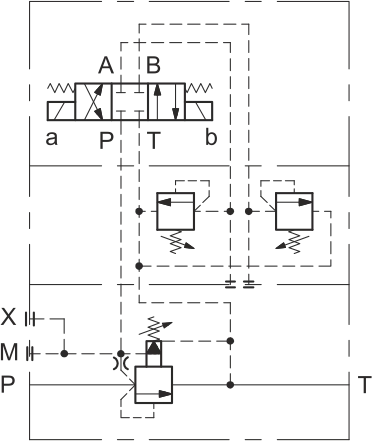

Исполнения A и B относятся к серии 60, варианты C, D и G - к серии 61. Выбор схемы зависит от требуемого количества рабочих уровней давления и состояния системы при включенной или отключенной катушке.
Основные технические характеристики
| Исполнение | Номинальный размер | Максимальный расход | Максимальное рабочее давление |
|---|---|---|---|
| RQM5-W | Ду 25 | 250 л/мин | 350 бар |
| RQM7-W | Ду 40 | 400 л/мин | 350 бар |
Для серии предусмотрены три диапазона регулировки давления:
- исполнение 3 - до 70 бар;
- исполнение 5 - до 210 бар;
- исполнение 6 - до 350 бар.
Диапазон допустимой вязкости рабочей жидкости составляет 10-400 сСт, рекомендуемая вязкость - 25 сСт. Температура рабочей жидкости допускается от -20 до +80 °C, температура окружающей среды - от -20 до +50 °C. Требуемая чистота жидкости - класс 20/18/15 по ISO 4406:1999.
Резьбовое присоединение BSP
Клапаны RQM*-W имеют резьбовые присоединительные отверстия и не требуют промежуточной монтажной плиты. Для RQM5-W напорный порт P выполнен с резьбой 3/4" BSP, сливной порт T - 1" BSP. Для RQM7-W используются подключения P 1 1/4" BSP и T 1 1/2" BSP.
Порт дистанционного управления X имеет резьбу 1/4" BSP, порт подключения манометра - 3/8" BSP. При проектировании трубопроводной обвязки необходимо учитывать не только размер резьбы, но и допустимый расход через выбранный типоразмер.
Электромагнитное управление
Для управления разгрузкой и выбором давления доступны катушки постоянного и переменного тока. Предусмотрены исполнения 12, 24, 48, 110 и 220 В DC, а также 24, 48, 110 и 230 В AC при 50 Гц и отдельные варианты для 60 Гц. Возможна поставка клапана без катушек.
Электроразъем приобретается отдельно. Для ручного дублирования предусмотрено исполнение CM с защитным резиновым колпачком, которое рекомендуется при эксплуатации в условиях воздействия атмосферных факторов.
Регулировка и рабочие жидкости
Основное давление стандартно регулируется винтом с шестигранной головкой. По требованию клапан может оснащаться рукояткой SICBLOC, которая используется только для регулирования основного уровня давления. Дополнительные уровни, если они предусмотрены схемой, настраиваются отдельными пилотными клапанами.
Для минеральных гидравлических жидкостей типов HL и HM применяются уплотнения NBR. Для жидкостей HFDR предусмотрены уплотнения FPM. Совместимость с другими специальными рабочими жидкостями необходимо проверять отдельно.
Подбор клапана RQM*-W
При выборе клапана необходимо определить требуемый расход, диапазон рабочего давления, количество устанавливаемых уровней давления и логику электромагнитного управления. Дополнительно учитываются номинальный размер, присоединительная резьба BSP, напряжение питания, тип рабочей жидкости и необходимость ручного дублирования.
Для систем, где требуется прямое резьбовое подключение без монтажной плиты, серия RQM*-W является функциональной альтернативой стыковому исполнению RQM*-P. При этом выбор конкретного типоразмера определяется прежде всего требуемым расходом и диаметром присоединительных линий.
Код для заказа
| 1 | 2 | - | 3 | 4 | / | 5 | / | 6 | / | 7 | 8 | - | 9 | 10 | / | 11 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RQM | 5 | W | 3 | A | M | 60 | N | D12 | K1 | CM |
| 1 | Перепускной предохранительный клапан с пилотным управлением и электромагнитным клапаном сброса/выбора давления | |
| 2 | Номинальный размер |
5 = Ду 25 (МАКСИМАЛЬНЫЙ РАСХОД = 250 Л/МИН) 7 = Ду 40 (МАКСИМАЛЬНЫЙ РАСХОД = 400 Л/МИН) |
| 3 | Резьба | W = BSP |
| 4 | Диапазон регулировки давления |
3 = до 70 бар 5 = до 210 бар 6 = до 350 бар |
| 5 | Разгрузка клапана |
A, B, C, D, G см. параграф 2 подробного Каталога |
| 6 | Регулировка |
Пропустить для вариантов регулировки винтом с потайной шестигранной головкой M = регулировка рукояткой SICBLOC для контроля основного давления |
| 7 | Номер серии | Габаритные и монтажные размеры остаются неизменными для серий от 60 до 69 |
| 8 | Уплотнения |
N = уплотнения NBR для минеральных масел (стандарт) V = уплотнения FPM для специальных жидкостей |
| 9 | Электропитание |
Постоянный ток: D12 = 12 В D24 = 24 В D48 = 48 B D110 = 110 B D00 = клапан без катушек Переменный ток: A24 = 24 В / 50 Гц A48 = 48 В / 50 Гц A110 = 110 В / 50 Гц (120 В / 60 Гц) A230 = 230 В / 50 Гц (240 В / 60 Гц) A00 = клапан без катушек F110 = 110 В / 60 Гц F220 = 220 В / 60 Гц |
| 10 | Электроразъем | K1 = электроразъем катушки по DIN 43650 (стандарт) |
| 11 | Ручное дублирование |
Пропустить, если не требуется CM = защитный резиновый колпачок ручного дублирования |
Скачать 2D и 3D модели товара «Клапан предохранительный с электрическим управлением с разгрузкой и выбором давления RQM*-W» Вы можете по кнопке «CAD-модель» выше.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека» со ссылками на внешние онлайн-конфигураторы CAD-моделей.Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
Предохранительные клапаны RQM*-W с электрическим управлением предназначены для ограничения давления, разгрузки насоса и переключения между заданными уровнями давления в гидросистемах с резьбовым подключением BSP. В разделе представлен клапан RQM5-W с максимальным расходом 250 л/мин, диапазоном настройки до 350 бар и питанием электромагнитного клапана 24 В DC.
Представленное исполнение выполнено по схеме A: одно установленное значение давления и разгрузка при отключенном электромагнитном клапане. Принцип работы серии, варианты управления и параметры подбора представлены во вкладке «Подробное описание».
