TSA - Фильтр воздушный
Воздушные фильтры TSA для масляных баков
При снижении уровня масла в гидробак поступает наружный воздух, вместе с которым внутрь могут попадать загрязнения. Установленный на баке воздушный фильтр TSA задерживает частицы в поступающем воздухе. Фильтрующий элемент имеет тонкость фильтрации 40 мкм и допускает очистку для повторного использования.
TSA также применяются на всасывании компрессоров и двигателей, если параметры фильтра соответствуют требованиям оборудования. Подключение выполняется через цилиндрическую трубную резьбу BSP. При подборе учитывают расход воздуха, размер присоединения и габариты корпуса: одинаковая резьба у разных моделей не означает одинаковую пропускную способность.
Исполнения и размеры фильтров TSA
Код заказа включает обозначение серии, типоразмер и присоединение. Например, TSA33-14 — фильтр типоразмера 33 с резьбой G1/4″. Полные коды и соответствующие им параметры приведены в таблице. Линейные размеры указаны в миллиметрах, Ch — размер под ключ.
| Код | Расход воздуха, л/мин | D1 | D2 | H1 | H2 | H3 | G, BSP | Ch |
|---|---|---|---|---|---|---|---|---|
| TSA33-14 | 140 | 33 | 36 | 48 | 13 | 35 | 1/4″ | 22 |
| TSA33-38 | 140 | 33 | 36 | 48 | 13 | 35 | 3/8″ | 22 |
| TSA33-12 | 140 | 33 | 36 | 48 | 13 | 35 | 1/2″ | 22 |
| TSA50-14 | 200 | 50 | 53 | 63 | 13 | 50 | 1/4″ | 22 |
| TSA50-38 | 500 | 50 | 53 | 63 | 13 | 50 | 3/8″ | 22 |
| TSA70-12 | 500 | 70 | 76 | 80 | 13 | 67 | 1/2″ | 27 |
| TSA70-34 | 500 | 70 | 76 | 80 | 17 | 63 | 3/4″ | 32 |
| TSA107-100 | 800 | 107 | 114 | 99 | 19 | 80 | 1″ | 38 |
| TSA135-112 | 1500 | 135 | 143 | 132 | 25 | 107 | 1½″ | 55 |
| TSA166-212 | 2000 | 166 | 175 | 172 | 24 | 147 | 2½″ | 80 |

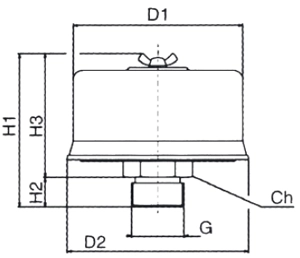

Перед установкой сверяют присоединительную резьбу, наружный диаметр и высоту фильтра. Обозначения размеров соответствуют чертежу ниже.
2D- и 3D-модели доступны по кнопке «CAD-модель» в верхней части страницы.
Воздушные фильтры TSA устанавливаются на гидробаки для очистки поступающего воздуха при изменении уровня масла. Серия оснащена регенерируемым фильтроэлементом с тонкостью фильтрации 40 мкм и цилиндрическим трубным присоединением BSP.
Представлены исполнения с расходом воздуха от 140 до 2000 л/мин и резьбой G1/4″–G2½″. Параметры отдельных моделей, размеры и коды для заказа приведены во вкладке «Подробное описание».
Купить воздушный фильтр TSA для гидробака
В интернет-магазине ПНЕВМАКС можно заказать воздушные фильтры TSA типоразмеров 33, 50, 70, 107, 135 и 166. Исполнение выбирают по требуемому расходу воздуха, присоединительной резьбе и габаритам. При замене установленного сапуна проверяют размер резьбы и свободное пространство над баком для установки и обслуживания фильтра.
Цена и наличие выбранного артикула указаны в карточке товара, цены приведены с НДС. Оформить заказ можно через интернет-магазин. Для подбора сообщите требуемый расход воздуха и размер присоединения либо маркировку установленного фильтра. Получить консультацию технических специалистов ПНЕВМАКС можно по телефону +7 (495) 739-39-99.
