Цилиндры пневматические бесштоковые
Бесштоковые пневматические цилиндры обеспечивают линейное перемещение нагрузки на каретке, движущейся вдоль корпуса. Такая компоновка не требует свободной зоны для выхода штока и позволяет сократить пространство, занимаемое приводом вдоль оси движения.
Когда бесштоковая конструкция пневмоцилиндра целесообразна
Бесштоковый пневмоцилиндр рассматривают, когда необходимый ход трудно разместить в доступных габаритах механизма. У обычного цилиндра при выдвижении штока увеличивается общая длина привода. У бесштокового цилиндра каретка перемещается в пределах корпуса, а присоединённый механизм движется вместе с ней.
При сравнении конструкций учитывают способ соединения с нагрузкой: у штокового цилиндра механизм присоединяют к штоку, у бесштокового закрепляют на каретке. Поэтому переход между этими типами приводов требует проверки компоновки и крепления перемещаемого узла.

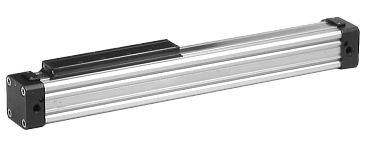

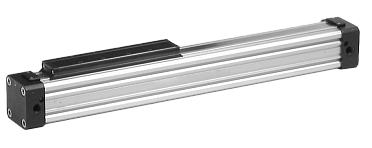

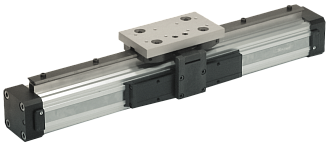

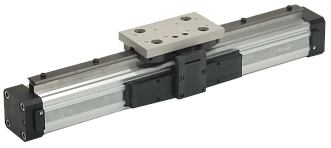

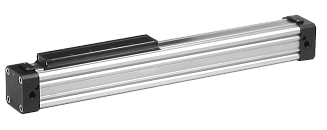

В подразделе представлены бесштоковые пневматические цилиндры серии 1605. На странице серии приведены варианты конструкции, технические характеристики, монтажные размеры и код заказа.
