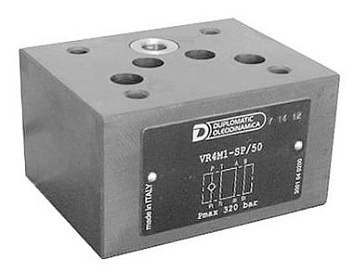

VR4M - Клапан обратный CETOP 05
VR4M / CVM5 - обратные клапаны модульного исполнения CETOP 05. Клапан пропускает рабочую жидкость в заданном направлении и препятствует ее движению в обратную сторону.
Такие клапаны применяются для предотвращения обратного потока рабочей жидкости, самопроизвольного опорожнения трубопроводов и создания противодавления в гидравлическом контуре.
В зависимости от конфигурации обратный клапан устанавливается в магистрали P, T, A или B. Модульное исполнение позволяет включать аппарат в пакет гидроаппаратуры CETOP 05 без дополнительных трубопроводных соединений между элементами.
Варианты исполнения
| Исполнение | Расположение обратного клапана |
|---|---|
| SP | магистраль P |
| SA | магистраль A |
| SB | магистраль B |
| ST | магистраль T |
Технические характеристики
| Характеристика | Значение |
|---|---|
| Типоразмер | CETOP 05 |
| Максимальное рабочее давление | 350 бар |
| Давление открытия обратного клапана | 0,5 / 8 бар |
| Максимальный расход | 100 л/мин |
| Температура окружающей среды | -20...+60 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
| Масса | 2,3 кг |
Давление открытия
Для серии предусмотрены два значения давления открытия обратного клапана: 0,5 и 8 бар. Выбор зависит от требуемого перепада давления, при котором клапан должен начать пропускать рабочую жидкость в разрешенном направлении.
Рабочая жидкость
Для гидравлических жидкостей на основе минеральных масел типов HL и HM применяются уплотнения NBR. Для жидкостей типа HFD-R предусмотрено исполнение с уплотнениями FPM.
Код для заказа
| 1 | 2 | - | 3 | / | 4 | 5 |
|---|---|---|---|---|---|---|
| CVM | 5 | SP0.5 | 10 | N |
| Позиция | Параметр | Значение |
|---|---|---|
| 1-2 | Тип оборудования | CVM5 - обратный клапан модульного исполнения CETOP 05 |
| 3 | Конфигурация |
SP = обратный клапан в магистрали P SA = обратный клапан в магистрали A SB = обратный клапан в магистрали B ST = обратный клапан в магистрали T |
| 3 | Давление открытия |
0.5 = 0,5 бар 8 = 8 бар |
| 4 | Номер серии | 10, габаритные и монтажные размеры остаются неизменными для серий с 10 по 19 |
| 5 | Уплотнения |
N = NBR для минеральных масел V = FPM для специальных рабочих жидкостей |
Пример кода для заказа: CVM5-SP0.5/10N - обратный клапан модульного исполнения CETOP 05, обратный клапан в магистрали P, давление открытия 0,5 бара, уплотнения NBR.
2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека», где размещены ссылки на внешние онлайн-конфигураторы CAD-моделей.
Срок поставки определяется наличием на складе и регионом нахождения покупателя. При комплексной поставке оборудования возможна оплата с отсрочкой платежа.
В разделе представлены обратные клапаны VR4M / CVM5 модульного исполнения CETOP 05 для установки в магистралях P, T, A и B. Доступны исполнения с давлением открытия 0,5 бара, а для серии предусмотрен также вариант на 8 бар.
Принцип работы, технические характеристики, варианты исполнения и расшифровка кода заказа представлены во вкладке «Подробное описание».
Обратные клапаны CETOP 05 VR4M / CVM5
Ассортимент включает модульные обратные клапаны для установки в напорной, сливной и рабочих магистралях гидросистемы. Представлены исполнения для линий P, T, A и B, в том числе варианты с уплотнениями NBR и FPM.
При выборе клапана учитываются расположение в гидравлической схеме, давление открытия, рабочее давление, расход и тип рабочей жидкости. Специалисты ПНЕВМАКС помогут определить подходящее исполнение по параметрам гидросистемы.
