VSK*- Клапан "ИЛИ" картриджного типа
VSK* - картриджные клапаны «ИЛИ» для установки непосредственно в гидравлические блоки и плиты. Клапан имеет два входных канала 1 и 3 и выходной канал 2.
При работе клапан автоматически сравнивает давление в каналах 1 и 3. Канал с более высоким давлением соединяется с выходом 2, а противоположный вход перекрывается. Такая схема позволяет передавать на выход более высокий из двух гидравлических сигналов без внешнего переключающего устройства.
Исполнения картриджных клапанов VSK*
| Исполнение | Схема | Назначение | Максимальный расход | Масса |
|---|---|---|---|---|

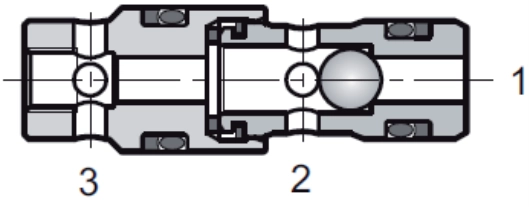

| VSK1 |
|
клапан «ИЛИ» для рабочих гидравлических линий | 20 л/мин | 0,013 кг |

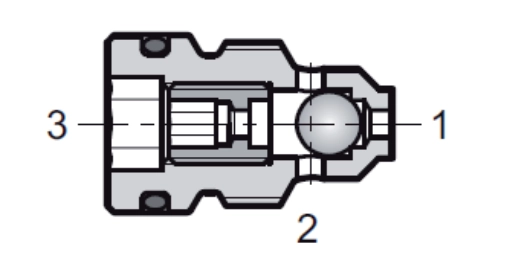

| VSK2 |
|
клапан «ИЛИ» для обработки пилотных сигналов | 3 л/мин | 0,013 кг |
Технические характеристики клапанов VSK*
| Характеристика | Значение |
|---|---|
| Тип | картриджный клапан «ИЛИ» |
| Максимальное рабочее давление | 350 бар |
| Максимальный расход VSK1 | 20 л/мин |
| Максимальный расход VSK2 | 3 л/мин |
| Температура окружающей среды | -20...+60 °C |
| Температура рабочей жидкости | -20...+80 °C |
| Диапазон вязкости рабочей жидкости | 10-400 сСт |
| Рекомендуемая вязкость | 25 сСт |
| Допустимый уровень загрязнения | 20/18/15 по ISO 4406:1999 |
| Рабочие жидкости | минеральные гидравлические масла HL или HM; для специальных жидкостей предусмотрено исполнение с уплотнениями FPM |
Код для заказа клапана VSK*
| 1 | 2 | / | 3 | 4 |
|---|---|---|---|---|
| VSK | 1 | 10 | N |
| Позиция | Параметр | Значение |
|---|---|---|
| 1 | Тип оборудования | VSK - клапан «ИЛИ» картриджного типа |
| 2 | Исполнение |
1 = клапан для расхода 20 л/мин 2 = клапан для пилотных сигналов с расходом 3 л/мин |
| 3 | Номер серии | 10, габаритные и монтажные размеры остаются неизменными для серий с 10 по 19 |
| 4 | Уплотнения |
N = стандартное исполнение для минеральных масел V = FPM для специальных рабочих жидкостей |
Пример кода для заказа: VSK1/10N - картриджный клапан «ИЛИ», серия 10, стандартные уплотнения.
2D- и 3D-модели оборудования доступны по кнопке «CAD-модель» на странице.
Если необходимый формат 3D- или 2D-модели отсутствует, воспользуйтесь разделом «Полезная информация → 3D-Библиотека», где размещены ссылки на внешние онлайн-конфигураторы CAD-моделей.
В разделе представлены картриджные клапаны «ИЛИ» VSK* для гидравлических блоков и плит. Клапаны автоматически выбирают линию с более высоким давлением и передают сигнал или поток в выходной канал.
Серия включает исполнения VSK1 с расходом 20 л/мин и VSK2 для пилотных сигналов с расходом 3 л/мин. Принцип работы, технические характеристики и расшифровка кода заказа приведены во вкладке «Подробное описание».
Как купить картриджный клапан «ИЛИ» VSK*
На странице представлены клапаны VSK1 с максимальным расходом 20 л/мин и VSK2 для пилотных сигналов с расходом 3 л/мин. Доступны исполнения со стандартными уплотнениями и уплотнениями FPM.
При выборе необходимо учитывать требуемый расход, назначение клапана, присоединительный размер и материал уплотнений.
